Branchement de Micro-Onduleur: Guide Complet

Les micro-onduleurs sont devenus une partie essentielle des systèmes photovoltaïques, offrant une flexibilité et une optimisation améliorées par rapport aux onduleurs centraux. Grâce à leur capacité à gérer chaque panneau individuellement, ils permettent d’augmenter la production d’électricité tout en assurant une meilleure sécurité. Ce guide détaillé vous exposera les étapes cruciales pour le branchement des micro-onduleurs, en abordant la vérification des équipements, le choix des composants, et les processus d’installation.

Préparation pour l’Installation

Compatibilité des Équipements

Avant toute installation, il est impératif de vérifier la compatibilité des équipements. Cela inclut la tension du réseau, qui doit être adaptée au micro-onduleur choisi. Pour un système monophasé, la tension doit se situer entre 207 et 253 VAC, tandis que pour un système triphasé, elle doit être entre 360 et 440 VAC. Vérifiez également que les panneaux photovoltaïques sont compatibles avec les micro-onduleurs.

Composants Nécessaires

Pour l’installation d’un système solaire photovoltaïque avec micro-onduleurs, vous aurez besoin des composants suivants :

• Micro-onduleurs : Choisissez ceux qui sont compatibles avec vos panneaux solaires, comme les modèles Enphase IQ 7.
• Passerelle de communication Envoy-S : Indispensable pour surveiller votre production d’énergie.
• Câble et accessoires : Des câbles adaptés ainsi que des connecteurs spécifiques.

Préparation du Plan d’Installation

Établissez un plan d’installation détaillé : étiquetez les numéros de série des micro-onduleurs et réalisez un schéma de câblage pour visualiser les connexions. Cela simplifiera grandement l’entretien futur.

Branchement des Micro-Onduleurs

Installation des Micro-Onduleurs

Le montage des micro-onduleurs doit se faire directement sous les modules photovoltaïques, ce qui protège ces derniers des intempéries. Assurez-vous également qu’il y a un espace de ventilation adéquat pour éviter la surchauffe. Prévoir un espace de 1,9 cm entre le toit et le micro-onduleur est idéal.

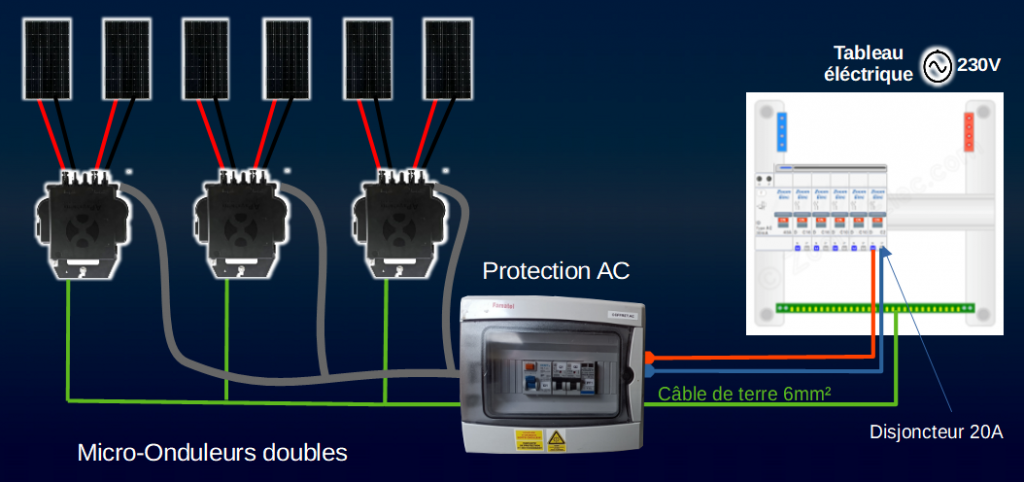

Connexion des Câbles AC

Pour garantir le bon fonctionnement, il est indispensable de bien procéder au câblage du bus AC. Connectez le câble AC à votre boîtier de raccordement AC tout en respectant les codes de couleur (marron pour la phase, bleu pour le neutre, et vert/jaune pour la terre). Les extrémités doivent être équipées de bouchons de terminaison pour assurer l’étanchéité.

Mise à la Terre du Système

Une mise à la terre adéquate est cruciale pour la sécurité de votre installation. Utilisez un câble de terre de 6 mm² pour relier toutes les parties métalliques et garantir une protection contre les surtensions. Ceci est essentiel dans le cadre des normes européennes de sécurité.

Activation et Surveillance

Connexion à la Passerelle Envoy-S

Connectez la passerelle Envoy-S à votre système pour activer la surveillance de la production d’énergie. Enregistrez votre système sur la plateforme Enlighten d’Enphase afin de pouvoir suivre les performances de chaque module en temps réel.

Mise en Service du Système

Assurez-vous que tous les micro-onduleurs sont bien installés et raccordés avant d’allumer les disjoncteurs AC. Attendez quelques minutes pour que le système commence à produire de l’électricité. Vérifiez les voyants LED pour assurer que tout fonctionne correctement.

Dépannage et Entretien

Codes d’Erreur LED

La plupart des micro-onduleurs sont équipés de LED qui signalent d’éventuels problèmes. Familiarisez-vous avec les codes d’erreur pour identifier rapidement les dysfonctionnements. Un entretien régulier, tel que la vérification des connexions électriques et le nettoyage des panneaux solaires, est également essentiel pour maintenir l’efficacité de votre installation.

Normes et Réglementations

Il est essentiel de respecter les normes électriques en vigueur lors de l’installation de micro-onduleurs, comme la norme NF C 15-100. Ces réglementations garantissent non seulement la sécurité, mais assurent également la conformité de votre installation.

Les Avantages des Micro-Onduleurs

Flexibilité et Optimisation

Les micro-onduleurs se distinguent par leur capacité à optimiser la production d’électricité pour chaque panneau. Cela signifie que les performances ne sont pas influencées par l’ombre, la poussière ou d’autres paramètres environnementaux qui pourraient affecter un onduleur central. En outre, chaque panneau peut être surveillé individuellement, rendant l’entretien bien plus gérable.

Coût et Rentabilité

En termes de coût, bien que l’investissement initial pour un ensemble de micro-onduleurs puisse sembler supérieur à celui d’un système avec un onduleur central, la rentabilité à long terme est inégalée. La durée de vie étendue, la productivité accrue et la réduction des coûts d’entretien contribuent à rationaliser les économies d’énergie, compensant ainsi les frais initiaux.
