Le câblage d’une installation électrique peut sembler complexe, mais il s’agit d’un processus crucial pour garantir la sécurité et la fonctionnalité de votre maison. La manière dont une prise électrique est raccordée à un tableau électrique est fondamentale. Cela ne concerne pas seulement l’aspect pratique, mais aussi le respect des normes de sécurité. Cet article explore les étapes essentielles et les précautions à prendre lors du raccordement d’une prise au tableau électrique, en se concentrant également sur des conseils d’installation adaptés. De plus, nous examinerons les différentes options de matériel et comment choisir le bon équipement en fonction de vos besoins.

Les bases du branchement d’une prise sur un tableau électrique

Pour commencer, il est important de comprendre les bases du câblage électrique et du rôle crucial des tableaux électriques. Le tableau électrique sert de point central pour la distribution de l’électricité dans une habitation. Le branchement d’une prise électrique doit être réalisé avec précision afin de garantir la sécurité des utilisateurs. Une installation conforme veille à prévenir les risques de surcharges, de courts-circuits et de défaillances électriques.

Comprendre les composants essentiels

Avant de procéder au branchement, il est nécessaire de connaître les composants clés qui composent un tableau électrique :

• Le disjoncteur général : il protège l’ensemble de l’installation et doit être facilement accessible.
• Les interrupteurs différentiels : ces dispositifs garantissent la détection des fuites de courant et la coupure automatique de l’alimentation.
• Les disjoncteurs divisionnaires : ils protègent chaque circuit électrique individuel et sont cruciales pour éviter les surcharges.
• Les bornes de raccordement : ces éléments facilitent l’interconnexion entre les câbles et les dispositifs de protection.

Normes de sécurité à respecter

Réaliser un branchement en respectant les règles de sécurité tableau électrique est impératif. La norme NF C 15-100 en France régit les installations électriques et impose des procédures et un schéma de câblage spécifiques. Voici quelques-unes des règles essentielles :

1. Le disjoncteur général doit être situé en haut du tableau électrique.
2. Les interrupteurs doivent être placés en dessous du disjoncteur général.
3. Les disjoncteurs divisionnaires doivent être regroupés par circuit.
4. Les câbles doivent être identifiés à l’aide de couleurs pour éviter toute confusion.

Guide étape par étape pour le raccordement de la prise au tableau électrique

Avant toute opération, assurez-vous de couper l’alimentation principale pour éviter les accidents. Commencez par préparer un plan détaillé de votre installation. Un schéma peut s’avérer très utile pour suivre correctement les étapes suivantes.

Déterminer l’emplacement de la prise

Choisissez un emplacement pour votre prise qui facilite l’accès aux appareils électriques. Assurez-vous que cet emplacement respecte les distances minimales par rapport à d’autres équipements et murs. Pensez également à la disposition de votre mobilier et à d’éventuels besoins futurs.

Choisir le bon matériel et les câbles

Il est crucial de sélectionner des câbles et des prises conformes aux normes. Référez-vous aux produits de marques de confiance telles que Legrand ou Schneider Electric. Pour une installation correcte, utilisez des câbles adaptés à la puissance de votre installation. Les prises encastrées sont conseillées pour un résultat esthétique et sécurisé. Vérifiez les spécifications pour garantir une compatibilité optimale.

Effectuer le câblage

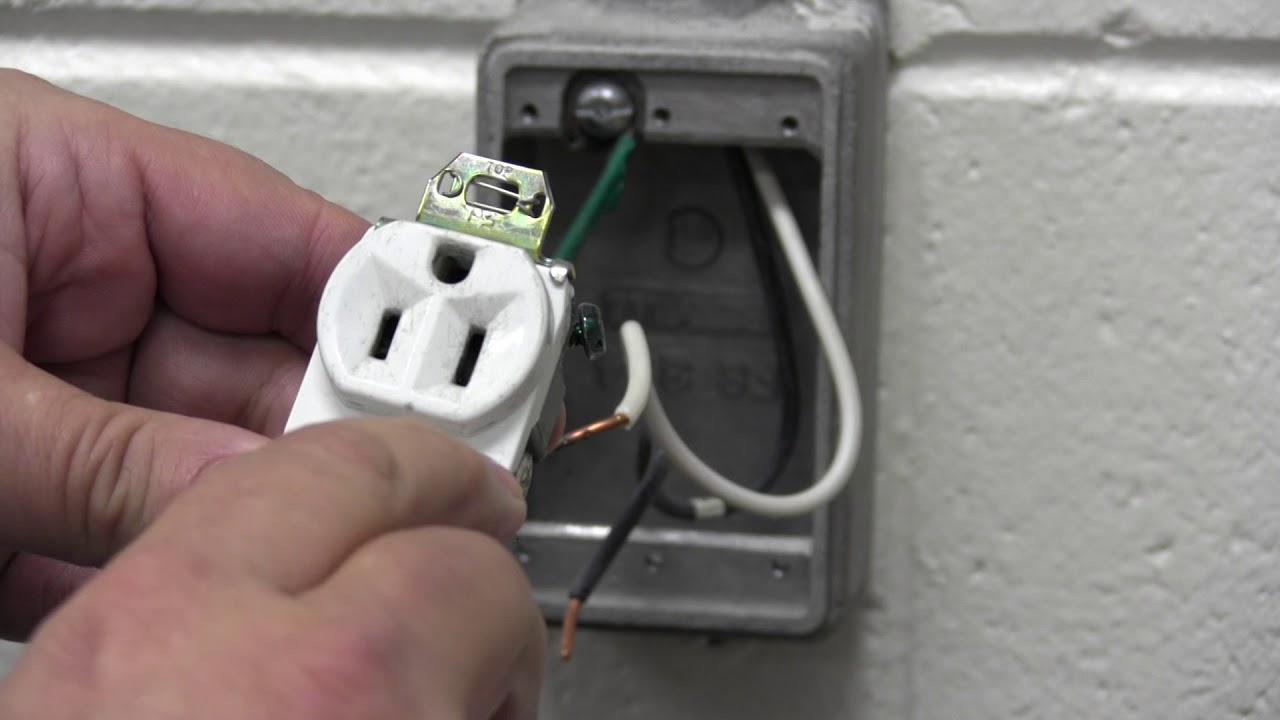

Pour raccorder votre prise au tableau, commencez par tirer le câble à partir du tableau électrique jusqu’à la prise. Le câblage doit être rigoureusement respecté :

• Phase (généralement marron ou noir) : à raccorder à la borne de phase de la prise.
• Neutre (généralement bleu) : à raccorder à la borne neutre.
• Terre (vert/jaune) : connecté à la borne de terre, essentielle pour la sécurité.

Tester l’installation

Une fois le câblage effectué et les prises installées, rétablissez l’alimentation et testez les prises avec un appareil électrique. Assurez-vous que tout fonctionne correctement avant de remettre les caches des prises et le panneau de protection du tableau.

Évaluation des risques et mise en conformité

Un aspect essentiel à ne pas négliger lors de l’installation électrique est l’évaluation des risques potentiels. Cela inclut l’examen des dispositifs de protection installés et la mise en place de dérivations spécifiques dans certaines situations.

Importance de la mise en conformité

La mise en conformité de votre installation électrique avec les normes en vigueur est non seulement une obligation légale, mais aussi un gage de sécurité. Un audit régulier de vos équipements peut prévenir des incidents majeurs.

Conséquences de non-conformité

En cas de non-respect des normes, vous risquez des sanctions et une mise hors service de votre installation. Les notaires, lors des ventes immobilières, vérifient souvent la conformité des installations électriques.Des erreurs dans le câblage peuvent également provoquer des incendies ou d’autres dangers. Pour éviter cela, il est recommandé de faire appel à un professionnel qualifié.

Les tendances et innovations en matière de tableau électrique

Avec l’évolution des besoins énergétiques et des technologies, les tableaux électriques n’ont cessé d’évoluer. Des dispositifs intelligents permettent aujourd’hui d’optimiser la gestion de la consommation d’énergie.

Tableaux électriques intelligents

Ces tableaux intègrent des fonctionnalités de contrôle à distance, certaines marques comme Legrand proposent des modèles compatibles avec des applications smartphone. Cela permet de suivre la consommation et d’optimiser la gestion électrique.

Énergie solaire et intégration de nouvelles technologies

Les installations solaires deviennent également de plus en plus accessibles, avec des kits faciles à installer. Cependant, ils doivent suivre les recommandations de la norme NF C 15-100, qui prévoit des changements concernant les installations solaires. Discutons des implications :

Alors que la consommation d’énergie verte augmente, les équipements doivent respecter des normes strictes pour préserver la sécurité des utilisateurs. Cela impacte également la vente de kits solaires à usage domestique, qui doivent être raccordés à des circuits dédiés.

Liste de contrôle pour le raccordement d’une prise

• Vérifiez le plan d’installation et la conformité avec les normes NF C 15-100.
• Achetez des équipements homologués de marques reconnues.
• Coupez l’alimentation avant de commencer tout travail.
• Réalisez les branchements en suivant le code couleur.
• Testez l’installation avant de la mettre en service.
• Assurez-vous d’avoir un accès facile au disjoncteur général.

Tableau récapitulatif des marques de prises électriques

En suivant ces différentes étapes et en respectant les spécifications de câblage, vous assurez le bon fonctionnement de votre installation électrique. Pour plus d’informations ou des guides pratiques, n’hésitez pas à consulter des ressources fiables concernant les systèmes électriques.
