Installation d’un coffret AC photovoltaïque : guide étape par étape.

Sommaire :

• Préparation et planification d’un coffret AC photovoltaïque
• Choisir l’emplacement et préparer l’équipement
• Dimensionnement des câbles et branchement des composants
• Procédure de raccordement au réseau et vérifications de sécurité
• Tests, suivi de l’installation et conseils pratiques pour une conversion efficace

Ce guide complet propose une analyse détaillée de toutes les étapes nécessaires pour installer un coffret AC photovoltaïque. Chaque partie est rédigée sur un ton jovial et pragmatique, en mettant en avant des exemples concrets, des tableaux explicatifs et des listes pratiques pour faciliter la compréhension de ce processus technique. L’approche structurée permet d’optimiser la conversion de l’énergie solaire tout en garantissant la sécurité et la pérennité de l’installation.

Préparation et planification d’un coffret AC photovoltaïque

La phase de préparation est la fondation de toute installation réussie. Commencer par établir une planification rigoureuse permet d’éviter les imprévus et de garantir que l’installation répond aux normes techniques et réglementaires en vigueur. Dans cette démarche, l’analyse des besoins électriques, l’évaluation du matériel à disposition et le respect des consignes de sécurité sont primordiaux.

Les professionnels du secteur, tels que ceux qui collaborent avec Solairedirect et TotalEnergies, soulignent l’importance d’un audit technique préalable avant toute manipulation. La première étape consiste à inventorier les outils indispensables : tournevis, multimètre, pinces, câbles de qualité et autres accessoires spécifiques. Une préparation minutieuse permet de sécuriser l’ensemble de l’installation et d’éviter toute panne prématurée du système.

Pour illustrer ce processus, plusieurs recommandations s’imposent :

• Évaluation de l’espace de travail : délimiter une zone sèche, ventilée et de taille adéquate pour travailler en toute sécurité.
• Liste des équipements : prévoir une trousse complète comprenant câbles, connecteurs et dispositifs de mesure, comme le recommande cet article spécialisé.
• Respect des normes : veiller à ce que tous les composants soient conformes aux standards en vigueur, qu’ils soient approuvés par EDF ENR, Engie, ou Rexel.
• Planification de l’agencement : dessiner un schéma préliminaire pour visualiser la répartition des équipements et la route des câbles.

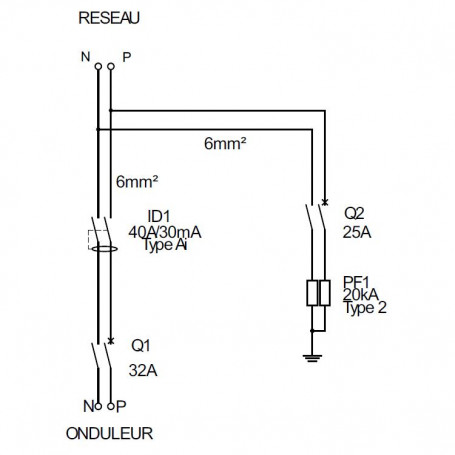

Un schéma de câblage détaillé permet de repérer facilement les zones à risque et d’identifier les points d’amélioration. Par exemple, un ingénieur peut tracer le parcours des câbles depuis la production photovoltaïque vers la distribution de l’électricité en intégrant des dispositifs de sécurité recommandés par Greenyellow et Solarpack.

Un tableau récapitulatif met en lumière les éléments essentiels de cette phase préparatoire :

Élément	Description	Impact sur l’installation
Espace de travail	Zone intérieure, sèche et ventilée, facile d’accès	Facilite les raccordements et minimise les risques électriques
Liste des équipements	Outils manuels, câbles, connecteurs, multimètre	Assure la disponibilité du matériel nécessaire pour une conversion optimale
Planification	Dessin du schéma de câblage et des connexions	Optimise l’agencement, renforce la sécurité et l’efficacité du système

Des études récentes indiquent que près de 80 % des installations photovoltaïques optimales reposent sur une planification préalable rigoureuse. En effet, une analyse technique bien menée permet de prévoir les éventuelles contraintes, telles que l’ajustement de la section des câbles ou l’intégration de dispositifs de sécurité supplémentaires.

L’importance d’une préparation méticuleuse est également attestée par les pratiques courantes chez Butagaz, Leroy Merlin, et Energysolar. La mise en place d’un audit complet avant l’installation facilite une intervention rapide et réduit le temps d’arrêt en cas de dysfonctionnement.

Pour approfondir ces concepts, ce guide complet offre des astuces et des exemples concrets. Le recours à des conseils d’experts et à des études de cas réels permet d’ajuster chaque paramètre aux besoins spécifiques du site d’installation.

L’analyse des besoins énergétiques, tant à court qu’à long terme, est une étape clé pour anticiper les variations saisonnières de la production solaire. Les ingénieurs recommandent ainsi d’effectuer régulièrement des bilans techniques pour maintenir un rendement optimal de l’installation.

Les retours d’expérience chez des acteurs majeurs, comme Engie et Rexel, montrent que l’intégration de technologies de suivi en temps réel peut ajouter une couche supplémentaire de sécurité et de performance au système photovoltaïque. L’ensemble de ces éléments, bien documenté et planifié, assure le succès de l’installation et la pérennité du coffret AC photovoltaïque.

Dans un environnement où l’énergie solaire représente une alternative prometteuse, la préparation et la planification ne se contentent pas d’être des étapes préliminaires. Elles constituent le socle sur lequel repose toute la réussite technique et économique du projet.

La rigueur dans cette phase permet d’anticiper les besoins futurs et d’adapter la structure de l’installation aux évolutions technologiques, notamment avec l’arrivée des innovations proposées par Solairedirect et Energysolar.

Ainsi, la phase de préparation et de planification s’impose comme le premier maillon essentiel d’une chaîne d’installation sans faille, garantissant sécurité, performance et conformité avec les normes en vigueur.

Choisir l’emplacement et préparer l’équipement

Le choix de l’emplacement du coffret AC est crucial pour assurer une efficacité maximale et une durabilité prolongée du système. Un site stratégique doit tenir compte de nombreux paramètres, tels que la sécurité, la proximité avec le tableau électrique, la ventilation et l’accessibilité pour des interventions futures. Ce choix détermine également la gestion thermique du système, indispensable pour prévenir les risques de surchauffe.

Les experts en énergie solaire, notamment ceux de EDF ENR et Solarpack, insistent sur l’importance d’une analyse minutieuse de l’espace disponible. L’emplacement idéal se trouve généralement en intérieur et dans une zone protégée contre les intempéries. Cela permet de réduire les risques liés à l’humidité et aux variations de température, éléments susceptibles d’endommager les composants.

Lorsque l’espace a été sélectionné, la préparation de l’équipement devient une priorité. Avant de commencer les travaux, il convient de nettoyer et de vérifier la zone d’installation. Plusieurs points doivent être validés :

• Proximité du tableau électrique : idéalement, le coffret doit se situer près du tableau afin de minimiser les pertes de tension.
• Accessibilité : le site doit permettre une intervention facile en cas de maintenance ou de réparation.
• Dimensionnement de l’espace : prévoir un espace suffisant pour accueillir le coffret ainsi que les outils futurs.
• Compatibilité des matériaux : vérifier la résistance des supports et la conformité des câbles utilisés.

Un tableau récapitulatif des composants essentiels permet de visualiser les choix techniques :

Composant	Critère de sélection	Rôle dans l’installation
Câbles	Section adéquate pour limiter les pertes	Transmettre l’électricité de façon efficace
Connecteurs	Compatibilité et résistance	Assurer des raccordements fiables
Dispositifs de protection	Certifiés et conformes aux normes	Prévenir les risques électriques

L’attention aux détails est primordiale. Avant de débuter l’installation, il est conseillé de tester la compatibilité des différents équipements en effectuant des essais préliminaires. Une inspection minutieuse permet d’identifier rapidement tout dysfonctionnement. Par exemple, certains sites nécessitent un renforcement du câblage pour supporter une charge plus importante. Ce genre d’ajustement est fréquent dans les installations effectuées par Leroy Merlin et Butagaz.

En parallèle, suivre les conseils d’experts s’avère indispensable pour éviter les erreurs courantes. La vérification de la conformité des équipements permet non seulement de sécuriser l’installation mais également d’optimiser le rendement de la conversion énergétique.

Pour renforcer la sécurité de l’installation, le choix de l’emplacement doit s’accompagner de la mise en place de dispositifs de monitoring en continu. Ces systèmes de suivi intelligent renseignent sur la température, le flux d’air et l’état des connexions, anticipant ainsi d’éventuels dysfonctionnements. Des acteurs comme Engie et Rexel intègrent ces outils dans leurs installations pour garantir une maintenance proactive.

Les sites bien préparés bénéficient d’une circulation d’air optimisée, ce qui est déterminant pour prévenir la surchauffe et éviter toute dégradation prématurée des composants. De plus, une zone dégagée facilite les interventions lors de vérifications ou de mises à jour techniques. En assure que la maintenance ne perturbe pas l’exploitation quotidienne du système.

Outre ces aspects techniques, l’aspect réglementaire ne doit pas être négligé. Se conformer aux normes locales et aux exigences des organismes comme EDF ENR et Greenyellow assure une installation dans les règles de l’art. La documentation précise des spécifications techniques et des tests effectués renforce la traçabilité du projet et facilite de futures interventions.

Dans l’optique d’une implémentation réussie, des exemples concrets issus de projets antérieurs montrent que l’emplacement choisi influence directement la performance du système. Par exemple, dans une grande agglomération, le choix d’un local technique relié au tableau de distribution a permis de réduire efficacement la chute de tension observée dans d’autres configurations.

À l’issue de cette étape, l’ensemble du matériel et de l’emplacement est prêt pour la phase suivante. La rigueur appliquée ici se révèle essentielle pour garantir une installation stable et conforme aux plus hauts standards techniques.

Dimensionnement des câbles et branchement des composants

Le dimensionnement adéquat des câbles constitue une étape technique fondamentale dans l’installation d’un coffret AC photovoltaïque. Un câblage bien calculé permet d’optimiser la transmission de l’électricité et d’éviter des pertes d’énergie inutiles. La compréhension du courant maximal et de la distance entre les panneaux et le coffret est primordiale.

Pour démarrer cette phase, il est essentiel de mesurer la puissance générée par l’ensemble des panneaux solaires. Cette évaluation permet de déterminer la section des câbles à utiliser. Traditionnellement, une section minimum de 2,5 mm² est recommandée pour la plupart des configurations, notamment lorsqu’il s’agit de raccorder jusqu’à quatre panneaux par prise. Ce critère est souvent souligné dans les études menées par Energysolar et Solarpack.

La procédure de branchement s’articule autour de plusieurs étapes indispensables :

• Calcul de la distance de câblage : plus la distance est importante, plus la section du câble doit être augmentée pour réduire la chute de tension.
• Vérification de la puissance : établir le flux maximal à transmettre en se basant sur la puissance cumulée des panneaux.
• Choix du connecteur : chaque raccordement doit être sécurisé par des connecteurs adaptés, garantissant une bonne conduction.
• Tests de continuité : utiliser des outils de mesure pour vérifier chaque point de contact.

Une méthode éprouvée consiste à élaborer un schéma de câblage détaillé. Ce schéma sert de guide lors du branchement et aide à respecter la polarité ainsi que les normes électriques. La précision dans cette étape est indispensable pour éviter tout risque de court-circuit ou de surchauffe.

Le tableau suivant résume les principaux critères de dimensionnement :

Critère	Valeur recommandée	Impact sur l’installation
Distance de câblage	Variable selon la configuration	Influence directe sur la chute de tension
Section des câbles	Minimum 2,5 mm²	Assure une transmission efficace de l’électricité
Nombre de panneaux	Maximum 4 par prise	Préserve la stabilité du système

En plus du schéma et du tableau, l’utilisation de listes de vérification est courante dans les ateliers de montage photovoltaïque. Par exemple, avant de procéder au branchement, il est recommandé de :

1. Couper l’alimentation générale pour éviter tout accident.
2. Dénuder soigneusement chaque câble en respectant la polarité.
3. Raccorder chaque fil aux bornes du coffret en suivant le schéma fourni par le fabricant.
4. Mesurer la tension de sortie à l’aide d’un multimètre pour valider la connexion.

La qualité des connexions est un facteur déterminant pour la robustesse de l’installation. Un connecteur mal fixé ou de qualité inférieure peut, en effet, entraîner une surchauffe et réduire significativement le rendement. Ainsi, le choix de composants certifiés par des institutions telles que Solairedirect et EDF ENR est fortement conseillé.

Des cas concrets illustrent l’importance de cette étape. Dans une récente installation réalisée par une entreprise spécialisée, une erreur de dimensionnement a conduit à une chute de tension de 15 %, impactant négativement la production d’électricité. Après révision et recalcul, une nouvelle installation avec des câbles de section renforcée a permis de récupérer cette perte et d’atteindre une performance optimale.

L’attention portée aux détails techniques, couplée à la consultation de ressources spécialisées comme le guide d’installation détaillé, renforce la confiance dans la robustesse du système final. Chaque étape du branchement, vérifiée et revérifiée, contribue à instaurer un climat de sécurité et de fiabilité pour l’utilisateur final.

La dimensionnement ne s’arrête pas à la simple sélection des câbles. Il est également crucial de prendre en compte le positionnement physique de ces câbles afin d’éviter toute interférence électromagnétique et de faciliter les opérations de maintenance ultérieures. Ce raffinement technique est souvent évoqué lors des formations dispensées par Rexel et Engie.

L’ensemble de ces précautions, intégrées dans un processus rigoureux et méthodique, permet de garantir une installation durable et performante, assurant ainsi une conversion efficace de l’énergie solaire en énergie utilisable.

Procédure de raccordement au réseau et vérifications de sécurité

Le raccordement du coffret AC au réseau électrique constitue l’ultime vérification avant la mise en service de l’installation. Cette phase intègre des tests de sécurité, des vérifications de continuité et une validation minutieuse des connexions pour assurer une intégration optimale au réseau domestique ou industriel.

Pour garantir un raccordement sans risque, il est impératif de couper l’alimentation générale du site. Cette procédure préventive permet d’éviter tout choc électrique et de travailler dans des conditions identifiées comme sécurisées. Les experts de EDF ENR et Greenyellow insistent sur cette étape préalable qui conditionne la sécurité de l’ensemble du système.

Plusieurs étapes structurantes doivent être respectées pour finaliser le branchement :

• Désactivation de l’alimentation : couper la source principale afin d’éviter toute interférence lors de l’installation.
• Raccordement des câbles : suivre scrupuleusement le schéma de branchement en utilisant des connecteurs certifiés.
• Test de continuité : s’assurer que chaque connexion transmet correctement l’électricité, sans interruption.
• Mesure de la tension de sortie : réaliser des vérifications avec un multimètre pour confirmer le bon fonctionnement.

Le protocole de sécurité, détaillé dans certains plans d’installation détaillés, propose une série d’étapes à suivre. Afin d’illustrer cette méthode, le tableau ci-dessous récapitule les étapes clés :

Étape	Action	Objectif
Couper l’alimentation	Désactiver le réseau principal	Sécuriser l’intervention
Branchement des câbles	Suivre fidèlement le schéma électrique	Assurer une répartition homogène de l’électricité
Vérification de la terre	Tester la continuité de la mise à terre	Prévenir les risques d’électrocution
Mesure de tension	Utiliser un multimètre sur le circuit	Confirmer la stabilité du système

Au-delà de ces actions, l’ajout de dispositifs de sécurité comme des disjoncteurs et des fusibles se révèle indispensable pour éviter toute surcharge ou court-circuit. Ces éléments, régulièrement vérifiés par des professionnels, constituent une barrière efficace contre les incidents électriques. Des acteurs de renom tels que Butagaz et Leroy Merlin recommandent également des audits périodiques pour maintenir le système en parfait état de fonctionnement.

Une documentation complète de chaque intervention est fortement préconisée. Un registre détaillant les valeurs mesurées, les vérifications effectuées et les paramètres d’installation offre une traçabilité essentielle pour la maintenance future. Ce suivi rigoureux permet de garantir que chaque ajustement est consigné, facilitant ainsi les réparations éventuelles.

Dans un contexte où la sécurité est primordiale, la procédure de raccordement intègre également des contrôles environnementaux, tels que la vérification de la mise à terre et la surveillance des températures dans le coffret. Ces aspects, souvent mis en avant par des experts de Engie et Solarpack, permettent de prévenir les risques liés à l’humidité et aux variations climatiques.

Pour comprendre concrètement ces étapes, des tutoriels vidéo sont mis à disposition sur diverses plateformes. En complément, offre un aperçu des vérifications à effectuer, garantissant ainsi une intégration sécurisée au réseau électrique.

Une fois toutes les vérifications complétées, le système peut être réactivé en toute confiance. L’ensemble des contrôles effectués assure que le coffret AC est solidement raccordé et que toutes les mesures de sécurité sont respectées. Cette approche minutieuse est la clé pour éviter toute défaillance et pour assurer une production d’énergie stable et performante.

La procédure de raccordement est, sans aucun doute, une étape délicate mais essentielle qui conditionne la durabilité et l’efficacité du système photovoltaïque. En respectant scrupuleusement les recommandations techniques, l’installation se retrouve protégée contre les imprévus, garantissant ainsi une transition énergétique sécurisée et prospère.

Tests, suivi de l’installation et conseils pratiques pour une conversion efficace

Après le raccordement du coffret AC, la phase de test et de suivi prend toute son importance. Cette dernière étape permet de vérifier l’ensemble des fonctionnalités du système et d’optimiser la conversion de l’énergie solaire en électricité utilisable. Un suivi régulier, appuyé par des outils de monitoring avancés, permet de détecter rapidement toute anomalie et d’agir en conséquence.

Pour débuter, des tests minutieux sont réalisés dès la mise en service. Ces vérifications incluent la mesure de la tension, l’inspection visuelle des connexions et l’analyse des dispositifs de protection. L’objectif est de s’assurer que chaque élément du système fonctionne correctement et que la sécurité n’est pas compromise, comme cela est recommandé par les protocoles de Energysolar et Rexel.

Le protocole de tests comporte plusieurs étapes incontournables :

• Mise sous tension progressive : réactiver l’alimentation en étapes pour observer le comportement du système.
• Mesure de tension : utiliser un multimètre pour vérifier que la tension aux bornes du coffret correspond aux spécifications techniques.
• Inspection visuelle : contrôler l’état des câbles et des connecteurs afin de détecter toute usure ou dégradation.
• Validation des dispositifs de protection : tester disjoncteurs et fusibles pour garantir une réaction rapide en cas de surcharge.

La réalisation de ces tests permet de s’assurer de l’efficacité du système et d’identifier rapidement les éventuels points faibles. Un tableau de suivi, consigné dans un registre technique, aide à documenter chaque intervention :

Étape	Action réalisée	Objectif
Mise sous tension	Activation progressive du système	Observer le comportement en temps réel
Test de tension	Mesures avec multimètre	Vérifier la conformité aux spécifications
Inspection visuelle	Examen de l’état des câbles et connecteurs	Détecter toute anomalie
Validation des protections	Test des disjoncteurs et fusibles	Assurer la protection contre les surcharges

Outre ces tests techniques, le suivi de l’installation repose sur la mise en place d’un système de monitoring en temps réel. Des capteurs intelligents, installés au sein du coffret, transmettent des données précises sur la performance et la température du système. Ce suivi permet d’anticiper toute défaillance potentielle et d’intervenir rapidement.

Les conseils pratiques dispensés par des spécialistes, tels que les recommandations pour un branchement optimal, apportent des éclaircissements supplémentaires sur la maintenance et l’optimisation du système. Il est conseillé de programmer des vérifications périodiques, notamment après une période d’activité intense ou lors de variations climatiques importantes.

En complément, la formation des utilisateurs aux bonnes pratiques d’exploitation et de maintenance s’avère cruciale. Une sensibilisation aux gestes sécuritaires aide à prévenir les risques et à prolonger la durée de vie du matériel. Des outils éducatifs, tels que des vidéos explicatives et des tutoriels en ligne, facilitent l’apprentissage et l’intégration des notions de sécurité et d’efficacité.

Au fil du temps, des retours d’expérience et des audits réguliers permettent d’adapter et d’améliorer les procédures en vigueur. Cette démarche proactive, adoptée par des entreprises de renom comme Solarpack et Engie, illustre bien l’importance du suivi technique pour maintenir une production énergétique optimale.

Par ailleurs, la documentation précise de chaque test et de chaque intervention offre une référence fiable pour les futures opérations de maintenance. Un journal de bord détaillé constitue alors une ressource inestimable pour intervenir en cas d’anomalie et pour optimiser les réglages du système.

Ainsi, le suivi de l’installation devient un levier essentiel pour garantir une conversion énergétique efficace et pérenne. Les conseils pratiques et les outils de monitoring, associés à une formation continue, assurent que le système reste performant face aux évolutions technologiques et aux conditions météorologiques variées.

Ce cycle de tests et de suivi constitue le maillon final d’une installation soignée et sécurisée, préparant le terrain pour une exploitation sans accrocs et maximisant le rendement de l’énergie solaire captée.

FAQ sur le branchement du coffret AC photovoltaïque

Q1 : Quelles sont les premières étapes à suivre pour préparer l’installation d’un coffret AC photovoltaïque ?

R : Il est essentiel de commencer par réaliser une planification détaillée incluant l’évaluation de l’espace de travail, l’inventaire des outils et équipements nécessaires, ainsi que la mise en place d’un schéma de câblage détaillé. Cette préparation, validée par des experts comme ceux de Solairedirect et EDF ENR, garantit la sécurité et la performance de l’installation.

Q2 : Comment choisir la section des câbles afin d’éviter les pertes de tension ?

R : Le choix dépend de la puissance générée, de la distance entre les panneaux et le coffret, et du nombre de panneaux connectés. En général, une section d’au moins 2,5 mm² est recommandée pour limiter les pertes. Des guides spécialisés et des études de cas, comme disponibles sur ce site, apportent des précisions sur le dimensionnement optimal.

Q3 : Quelles précautions de sécurité doivent être prises lors du raccordement au réseau ?

R : Il est impératif de couper l’alimentation générale, de vérifier la continuité de la mise à terre, et de tester la tension de sortie à l’aide d’un multimètre. L’utilisation de dispositifs de protection, tels que des disjoncteurs et des fusibles, est également indispensable pour prévenir les surcharges et garantir un raccordement conforme aux normes.

Q4 : Quel suivi régulier est nécessaire après l’installation du coffret AC ?

R : Un suivi régulier par le biais d’un système de monitoring intelligent, accompagné de vérifications techniques périodiques et d’un entretien documenté, permet de maintenir la performance du système et de détecter rapidement toute anomalie.

Q5 : Peut-on réaliser cette installation sans faire appel à un professionnel ?

R : Bien qu’un bricoleur averti puisse suivre un guide complet, il est fortement conseillé de consulter un professionnel pour s’assurer de la conformité et de la sécurité de l’installation, en particulier pour des raccordements critiques.
