abaisseur de tension 24v 12v schema
Les abaisseurs de tension jouent un rôle essentiel dans le monde de l’énergie, notamment dans la conversion de tensions élevées à des niveaux plus adaptés à nos appareils électroniques. L’abaisseur de tension 24V vers 12V est particulièrement courant pour alimenter diverses applications. Cet article explorera les schémas de ces dispositifs, leurs fonctions particulières, ainsi que les différents types disponibles, comme le convertisseur DC-DC et les modèles populaires tels que le XH-M603. Nous examinerons également comment choisir le bon régulateur de tension en fonction de vos besoins spécifiques.
Comprendre le fonctionnement de ces dispositifs et leur intégration dans divers systèmes peut faire toute la différence dans l’efficacité énergétique. À travers des exemples pratiques, nous mettrons en lumière l’importance d’un bon choix d’abaisseur de tension et proposerons des conseils pour les utiliser au mieux dans des projets de bricolage ou dans des installations professionnelles.
Les abaisseurs de tension : principes de fonctionnement
Un abaisseur de tension est un dispositif qui permet de réduire la tension d’une source d’alimentation à un niveau inférieur. Dans le cas d’un abaisseur de tension 24V 12V, il permet de transformer une tension continue de 24 volts en une tension continue de 12 volts. En général, ces dispositifs sont utilisés pour alimenter des appareils électroniques qui requièrent une tension spécifique. L’un des types les plus utilisés pour réaliser cette transformation est le convertisseur 24V 12V.
Différents types d’abaisseurs de tension
Il existe plusieurs types d’abaisseurs de tension sur le marché. Parmi les plus courants, nous trouvons :
- Convertisseurs DC-DC: Ces dispositifs sont très utilisés en raison de leur efficacité. Ils permettent non seulement d’abaisser la tension, mais aussi de l’élever si nécessaire.
- Régulateurs de tension 24V 12V: Ces composants cherchent à maintenir une tension stable, même si la tension d’entrée varie.
- Abaisseurs de tension à découpage: Ils sont souvent plus efficaces que les régulateurs linéaires et sont utilisés dans des applications nécessitant un contrôle précis de la tension.
- Transformateurs: Bien qu’ils ne soient pas couramment utilisés pour des tensions continues, ils jouent un rôle crucial dans des applications de courant alternatif.
Chaque type d’abaisseur présente ses propres avantages et inconvénients. Par exemple, les convertisseurs DC-DC sont idéaux pour des applications où l’efficacité est primordiale, tandis que les régulateurs linéaires peuvent être plus simples à mettre en œuvre dans certaines situations. L’évaluation de vos besoins spécifiques vous permettra de choisir le bon modèle.

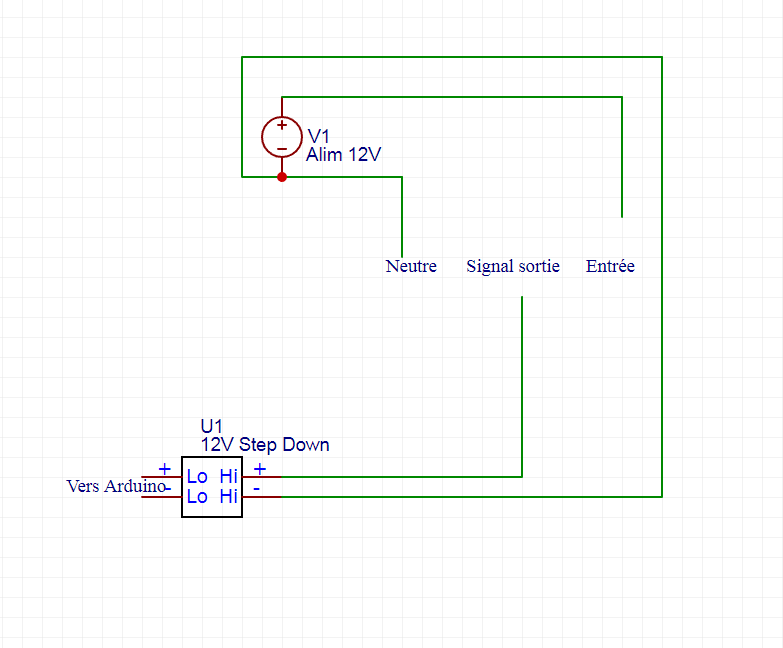

Schéma d’un abaisseur de tension
Pour bien comprendre le fonctionnement d’un abaisseur de tension, il est crucial de se référer à un schéma abaisseur de tension. Ce schéma illustre la disposition des composants et leur interaction. Un exemple typique pourrait inclure des composants tels que des condensateurs, des induteurs, un transistor et un circuit intégré.
Un schéma convertisseur DC-DC typique pour un abaisseur de tension 24V vers 12V pourrait ressembler à cela :
| Composant | Description |
|---|---|
| Transistor | Agit comme un interrupteur électronique permettant de contrôler le flux de courant. |
| Inductance | Stocke de l’énergie et aide à la régulation de la tension en filtrant les pics. |
| Condensateur | Stabilise la tension en fournissant un courant supplémentaire lorsque nécessaire. |
| Diode | Permet au courant de circuler dans une seule direction, protégeant ainsi le circuit des inversions de polarité. |
Un bon schéma d’abaisseur de tension doit inclure des notations claires et un aspect visuel qui facilite la compréhension du fonctionnement du circuit. De nombreux exemples sont disponibles en ligne, ce qui peut grandement aider les bricoleurs et les professionnels à comprendre comment ces dispositifs opèrent.
Choisir le bon abaisseur de tension
Le choix d’un abaisseur de tension n’est pas à prendre à la légère. Divers facteurs doivent être pris en compte lors de la sélection de l’outil idéal :
- Spécifications de tension et de courant: Assurez-vous que le modèle choisi reçoit correctement des entrées de 24V et fournit la sortie souhaitée de 12V, tout en respectant le courant nécessaire pour les appareils alimentés.
- Type de conversion: Devez-vous un modèle linéaire ou un convertisseur à découpage ? Chacun a ses propres avantages; les convertisseurs à découpage sont généralement plus efficaces, mais peuvent générer plus de bruit.
- Marque et fiabilité: Des marques de confiance, comme Mean Well et XH-M603, sont souvent gages de qualité et de sécurité.
- Performances thermiques: Vérifiez la gestion de la chaleur; les dispositifs qui chauffent trop peuvent abîmer l’équipement relié.
- Coût d’achat: Établissez un budget avant de faire vos choix; parfois, il vaut la peine d’investir un peu plus pour un modèle de meilleure qualité.
En prenant en compte ces éléments, vous pourrez choisir l’abaisseur de tension qui répond parfaitement à vos exigences. Pensez toujours à consulter des ressources comme les forums spécialisés ou les guides d’achat pour obtenir des conseils supplémentaires.
Applications des abaisseurs de tension 24V 12V
Les abaisseurs de tension sont essentiels dans de nombreuses applications, des plus simples aux technologies avancées. Lorsqu’il s’agit de la conversion de 24V en 12V, les usages sont variés. Voici quelques applications courantes :
- Énergie solaire: Dans les systèmes solaires, des panneaux peuvent fournir des tensions élevées. L’utilisation d’un abaisseur de tension permet d’alimenter des batteries ou des appareils qui ne peuvent fonctionner qu’à des niveaux de 12V.
- Éclairage LED: Bon nombre de systèmes d’éclairage LED requièrent des tensions de 12V. Des abaisseurs de tension garantissent que ces systèmes reçoivent une alimentation stable.
- Robotique: Dans les projets robotisés, où divers composants électroniques peuvent nécessiter des niveaux de tension variables, un abaisseur de tension est souvent indispensable.
- Systèmes de contrôle: Les dispositifs d’automatisation et de contrôle, qui utilisent souvent des tensions de 12V, bénéficient énormément de l’intégration d’abaisseurs de tension dans leurs circuits.
Ces applications illustrent l’importance des abaisseurs de tension, et leur flexibilité les rend indispensables dans une multitude de situations techniques. En reliant une bonne compréhension des outils disponibles sur le marché, comme ceux mentionnés précédemment, on peut aisément faire le choix idéal pour une application spécifique.
Exemple pratique : Mise en place d’un abaisseur de tension
Pour conclure sur une note pratique, illustrons le fonctionnement d’un abaisseur de tension 24V 12V à travers un guide étape par étape. Cela vous permettra de visualiser le processus de mise en place et de compréhension des schémas associés.
- Préparation: Assurez-vous d’avoir tous les composants nécessaires ainsi qu’un schéma clair du circuit.
- Assemblage: Connectez le transistor, l’inducteur, les condensateurs et la diode sur une plaque de circuit.
- Vérification: Avant de tester, vérifiez toutes les connexions pour assurer qu’il n’y a pas de courts-circuits.
- Test de fonctionnement: En fournissant 24V à l’entrée, utilisez un multimètre pour mesurer la sortie afin de vous assurer que vous obtenez 12V.
- Affinement: Si vous rencontrez des problèmes, refermez le circuit et effectuez des vérifications susmentionnées à chaque étape.
Ce processus vous donne une bonne base sur la manière dont vous pouvez créer un abaisseur de tension dans votre propre projet. Pour des ressources supplémentaires ou des conseils, n’hésitez pas à visiter des forums consacrés à l’énergie solaire et à l’électricité.
