boite de dérivation schéma
Le domaine de l’électricité, en particulier lorsqu’il s’agit de schémas de câblage, peut sembler complexe pour de nombreux amateurs et professionnels. La boîte de dérivation joue un rôle crucial dans la réalisation d’installations électriques sûres et efficaces. Cet article explore en détail les différentes types de boîtes de dérivation, leurs spécificités, et les bonnes pratiques pour réaliser un schéma électrique adapté. La compréhension de ces éléments fondamentaux est essentielle pour garantir une installation conforme et sécurisée.
En illustrant les différents aspects relatifs à la boîte de dérivation en PVC, ainsi que les modèles proposés par les marques populaires telles que Gewiss et Schneider, cet article fournit une vue d’ensemble approfondie qui saura intéresser tous les passionnés d’électricité. De plus, un guide d’installation de la boîte de dérivation sera présenté pour faciliter vos futurs projets.
Types et caractéristiques des boîtes de dérivation
Les boîtes de dérivation sont des éléments indispensables de toute installation électrique. Leur fonction principale est de regrouper les fils électriques et de protéger les connexions. Il existe différents types de boîtes, chacune ayant ses propres caractéristiques en fonction de l’utilisation prévue.
Boîte de dérivation étanche
La boîte de dérivation étanche est essentielle pour les installations extérieures ou dans des environnements humides. Conçue pour résister à l’eau et à la poussière, elle permet d’assurer la sécurité des connexions électriques. L’utilisation de ces boîtes est particulièrement recommandée dans des lieux tels que les jardins, les espaces de piscine ou sur les chantiers de construction. Les boîtes étanches doivent respecter des normes précises définies par des organismes de réglementation.
Boîte de dérivation en PVC
La boîte de dérivation en PVC est très populaire pour les installations intérieures. Léger et facilement maniable, le PVC résiste bien à la corrosion, ce qui en fait un choix privilégié dans de nombreuses situations. Sa simplicité de mise en œuvre ne doit cependant pas masquer la nécessité d’une installation conforme. Tout cela est bien détaillé dans le guide d’installation boîte de dérivation.
Boîte de dérivation Gewiss et Schneider
Les marques Gewiss et Schneider sont reconnues pour la qualité de leurs équipements électriques. La boîte de dérivation Gewiss, par exemple, offre une diversité de modèles pour s’adapter aux besoins spécifiques des utilisateurs. D’un autre côté, la gamme Schneider se distingue par ses solutions innovantes. La compatibilité de ces produits avec un schéma de câblage préétabli facilite leur intégration dans tout système électrique.
Importance d’un schéma de câblage précis
La mise en place d’un schéma de câblage détaillé est vitale pour toute installation électrique. Un schéma bien élaboré permet non seulement de planifier les connexions électriques, mais aussi de garantir la sécurité et la durabilité de l’installation. Lors de la conception d’un schéma, il est crucial de prendre en compte le type de boîte de dérivation utilisée, en s’assurant que toutes les normes et réglementations sont respectées.
Éléments à inclure dans un schéma électrique
Un bon schéma électrique doit contenir plusieurs éléments clés. Voici une liste de ces éléments :
- Les symboles standards pour les composants électriques (interrupteurs, prises, etc.)
- La position des boîtes de dérivation
- Les connexions entre les différents éléments
- Les spécifications de chaque fil et accessoire électrique
- Les indications sur les éventuels circuit de sécurité
Comment dessiner un schéma de câblage efficace
Pour réaliser un schéma de câblage efficace, il est essentiel de suivre un processus méthodique. Voici les étapes à considérer :
- Identifier les besoins électriques : Établir une liste des appareils à alimenter.

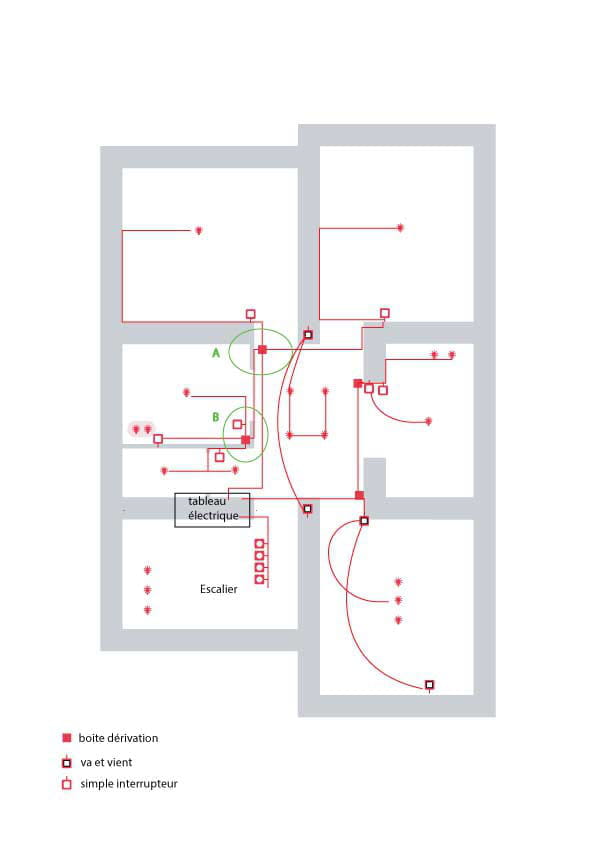

- Dessiner un plan de la pièce ou de l’espace : Cela aidera à visualiser l’emplacement des circuits et des équipements.
- Placer les boîtes de dérivation : Sélectionner des emplacements stratégiques pour les connexions.
- Utiliser des symboles standards : Cela rend le schéma plus compréhensible.
- Vérifier la conformité : Étudier un schéma de câblage pour s’assurer que les normes en vigueur sont respectées.
Guide d’installation de la boîte de dérivation
L’installation d’une boîte de dérivation requiert de la rigueur et le respect des normes de sécurité. Voici un guide étape par étape pour vous aider dans cette tâche.
Matériel nécessaire
Avant de commencer, il est crucial de rassembler tout le matériel nécessaire :
- Boîte de dérivation (en PVC ou une autre matière)
- Fils électriques adaptés
- Connecteurs de câblage
- Outils : tournevis, pince coupante, perceuse, etc.
- Accessoires de sécurité : lunettes, gants isolants, etc.
Étapes de l’installation
Suivez ces étapes pour installer correctement votre boîte de dérivation :
- Coupez l’alimentation : Assurez-vous que l’électricité est coupée avant toute manipulation.
- Choisissez l’emplacement : Fixez la boîte à un endroit accessible tout en respectant les normes.
- Préparez les fils : Dénudez les extrémités des fils pour assurer une bonne connexion.

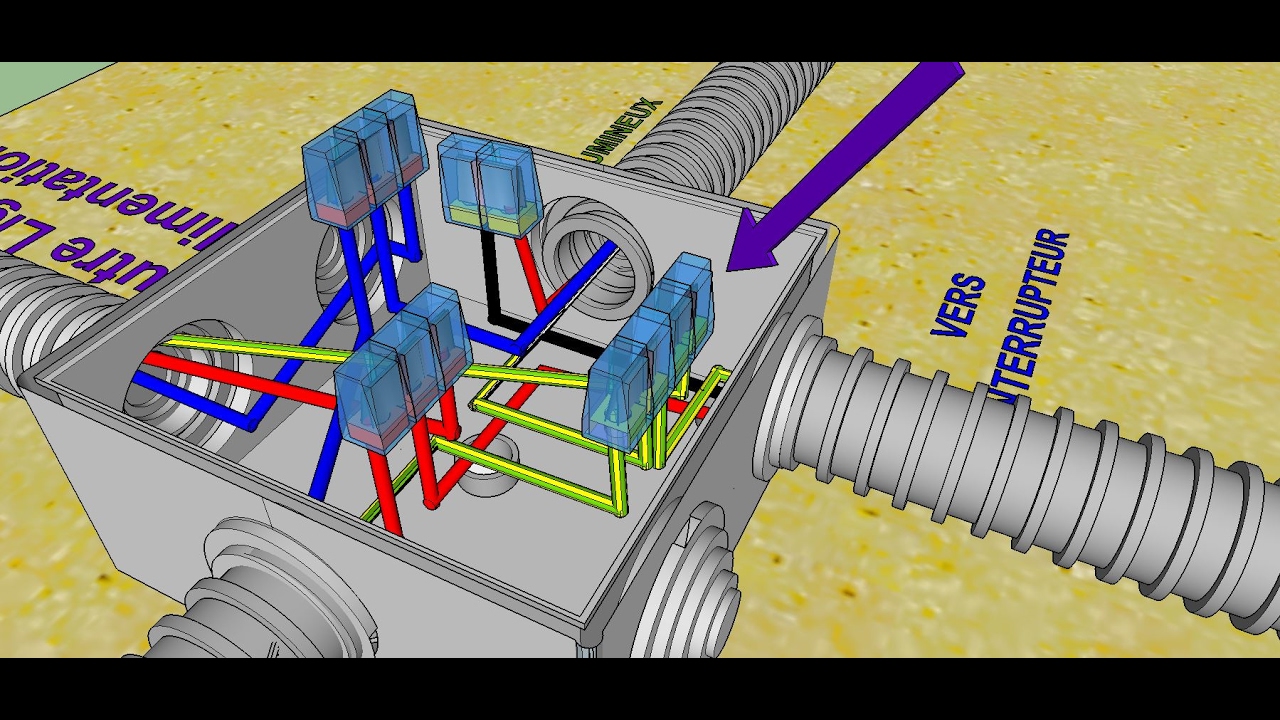

- Effectuez les connexions : Reliez les fils en utilisant des connecteurs de câblage appropriés.
- Verrouillez et testez : Fermez la boîte et vérifiez les connexions avant de rétablir l’alimentation.
Normes de sécurité à respecter
Il est fondamental de respecter certaines normes de sécurité lors de l’installation d’une boîte de dérivation. Cela inclut :
- Utiliser des matériaux conformes aux normes électriques.
- Éviter toute exposition directement d‘environnements humides à vos installations.
- Vérifier la compatibilité des composants entre eux.
- Suivre un guide d’installation boîte de dérivation reconnu.
Innovations et technologies dans le domaine des boîtes de dérivation
Avec les avancées technologiques, les boîtes de dérivation évoluent en termes de fonctionnalité et de design. De nouveaux matériaux, ainsi que des systèmes de raccordement simplifiés, rendent leur utilisation plus efficace.
Évolutions en matière de sécurité
Les innovations récentes intègrent des mesures de sécurité additionnelles pour éviter le risque d’incendie et garantir la longévité des installations. Les nouvelles normes imposent également l’utilisation de boîtes de dérivation dotées de dispositifs de protection intégrés.
Utilisation de capteurs intelligents
La montée des technologies intelligentes a également touché le secteur des boîtes de dérivation. Aujourd’hui, certaines boîtes peuvent être référencées dans des systèmes domotiques, permettant une gestion de l’énergie plus efficace et réduisant les risques de surcharge électrique.
Développement durable et matériaux écologiques
La conscience environnementale croissante influence également le choix des matériaux utilisés pour les boîtes de dérivation. De nombreux fabricants investissent dans des recherches pour développer des produits recyclables ou conçus à partir de matériaux durables, ce qui bénéficie à la planète tout en préservant la qualité.
