Branchement d’un Ampèremètre avec Shunt : Un Guide Complet

Comprendre la manière dont un ampèremètre doit être correctement branché avec un shunt est essentiel pour garantir des mesures précises de courant dans divers systèmes électriques. Cette méthode offre une approche efficace pour mesurer des courants élevés sans perturber le circuit. Ce guide détaillé examine les principes, les installations, ainsi que des recommandations sur les appareils, et présente des exemples, des listes d’accessoires nécessaires, ainsi que des tableaux pour illustrer le sujet de manière approfondie.

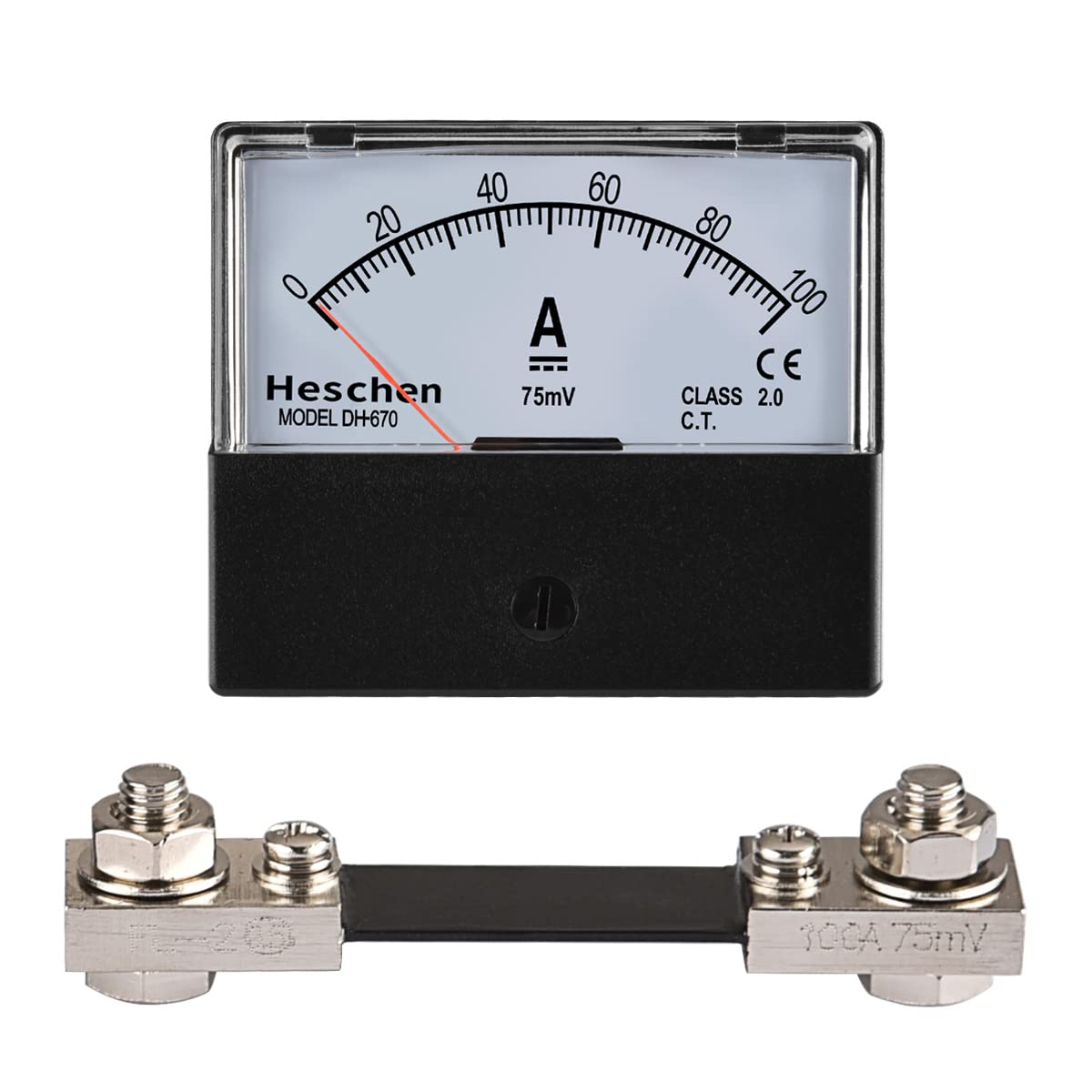

Principe de Fonctionnement d’un Ampèremètre avec Shunt

Un ampèremètre avec shunt fonctionne en utilisant une faible résistance pour mesurer le courant circulant dans un circuit. Le shunt est un composant essentiel qui permet de diviser le courant et de produire une tension proportionnelle, qui est ensuite mesurée par l’ampèremètre. Ce dispositif est particulièrement utile pour des applications où le courant dépasse les capacités normales d’un ampèremètre standard sans shunt.

• Économie d’Énergie : L’utilisation d’un shunt aide à minimiser la chute de tension dans le circuit.
• Précision : Cela permet une mesure plus précise dans des environnements de travail difficiles.
• Simplicité : Les dispositifs sont souvent simples à installer et à configurer.

Les Composants Clés

Pour réaliser un branchement efficace, il est crucial d’identifier les composants nécessaires pour la mesure. Voici les éléments à considérer :

Processus de Branchement d’un Ampèremètre avec Shunt

Le process d’installation d’un ampèremètre avec un shunt nécessite compréhension et méthode. Suivre les étapes d’installation avec précision contribue à minimiser les risques de dysfonctionnements.

Étape 1 : Identifier le Circuit

La première étape consiste à identifier où le courant doit être mesuré. Cela peut varier selon que l’on mesure le courant d’une alimentation ou d’un appareil spécifique. S’assurer que le circuit est hors tension est primordial avant toute manipulation.

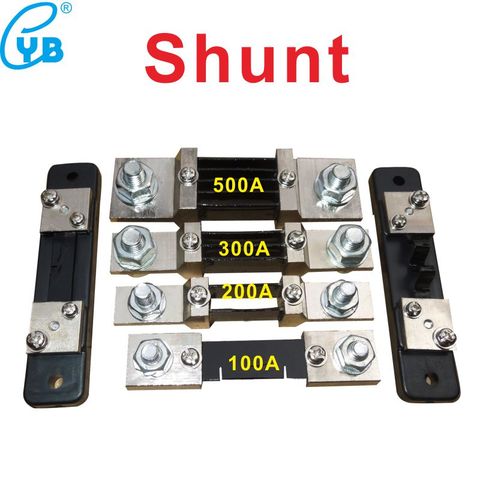

Étape 2 : Installer le Shunt

Le shunt doit être installé en série dans le circuit. Cela implique de couper le circuit à l’endroit où le shunt sera intégré. Le shunt va alors permettre le passage d’une partie du courant, ce qui aidera l’ampèremètre à lire la valeur correcte.

Étape 3 : Connecter l’Ampèremètre

Une fois le shunt en place, l’ampèremètre doit être connecté aux bornes du shunt. Cela se fait typiquement à l’aide de fils de connexion appropriés, en vous assurant que les connexions sont sécurisées et bien isolées pour éviter les courts-circuits.

Étape 4 : Vérifier les Connexions

Avant de remettre le circuit sous tension, il est crucial de vérifier que toutes les connexions sont correctes. Cela inclut les connexions du shunt et de l’ampèremètre. Une bonne vérification permet d’éviter des erreurs potentiellement dangereuses.

Meilleurs Ampèremètres pour le Branchement avec Shunt

Différents modèles d’ampèremètres répondent à des besoins variés lors d’un branchement avec shunt. Les marques réputées, telles que Fluke, Kyoritsu, Tektronix et Metrix, offrent des appareils d’une grande fiabilité.

• Fluke : Renommé pour sa précision et sa robustesse, idéal pour les professionnels.
• Kyoritsu : Un excellent choix pour des mesures économique sans sacrifier la qualité.
• Tektronix : Apprécié pour ses options avancées et ses capacités étendues.
• Metrix : Un bon rapport qualité-prix, adapté aux petits projets.

Critères de Sélection d’un Ampèremètre

Il est important de considérer plusieurs critères avant d´acheter un ampèremètre adapté au shunt. Ces critères incluent:

Applications Pratiques du Branchement Ampèremètre avec Shunt

Le branchement d’un ampèremètre avec un shunt trouve de nombreuses applications dans divers secteurs industriels. Cette méthode est non seulement efficace, mais également flexible, permettant de s’adapter à différentes configurations.

Industrie Électrique

Dans le secteur de l’énergie électrique, du matériel de mesure de haute précision, tel que les marques Hirschmann et Gossen Metrawatt, est fréquemment utilisé pour superviser les performances des systèmes de distribution d’électricité. Les mesures précises de courant sont indispensables pour assurer la sécurité et l’efficacité des réseaux électriques. L’utilisation d’ampèremètres et de shunts contribue à la fiabilité et à la durabilité des installations électriques.

Automobile

Le domaine automobile est un autre secteur où le branchement d’un ampèremètre avec un shunt est très utilisé. Cela permet de surveiller le courant dans les systèmes de batterie et de gestion de l’énergie. Des appareils de marques comme Keysight et Chauvin Arnoux fournissent des solutions couvrant tout, depuis les véhicules électriques jusqu’aux classiques.

Recherche et Développement

Les laboratoires de recherche mettent souvent en œuvre des systèmes de mesure complexes nécessitant des précisions extrêmes. Dans ces cas, l’utilisation de shunts et d’ampèremètres de marques reconnues devient essentielle. Par exemple, des instruments Gossen Metrawatt ou Tektronix garantissent des mesures fiables pour la validation de prototypes et de nouveaux designs.

Conclusion et Considérations Finales

Le branchement d’un ampèremètre avec un shunt est une méthode incontournable dans le monde de l’électronique et des systèmes électriques. En respectant les étapes de mise en place et en choisissant les composants adéquats, il est possible de s’assurer d’une bonne précision dans les mesures. S’appuyer sur des marques reconnues comme Fluke, Kyoritsu ou Metrix pour les outils garantit également une fiabilité importante dans les différentes applications. Pour approfondir vos connaissances sur l’amperage et la manipulation d’appareils de mesure, plusieurs ressources sont disponibles sur des sites spécialisés.
