branchement connecteur mc4

Dans un monde où la technologie solaire prend une place de plus en plus importante, comprendre chaque élément de votre installation devient essentiel. Aujourd’hui, nous allons plonger dans l’univers des connecteurs MC4, ces petites pièces qui, à première vue, semblent insignifiantes, mais qui jouent un rôle crucial dans l’efficacité de votre système photovoltaïque. Que vous soyez un amateur d’énergie solaire ou un professionnel du secteur, maîtriser les subtilités du branchement de ces connecteurs est indispensable pour garantir une performance optimale et une sécurité renforcée. Dans cet article, nous explorerons la nature des connecteurs MC4, pourquoi ils sont si fiables, et comment vous pouvez vous y prendre pour les connecter correctement.

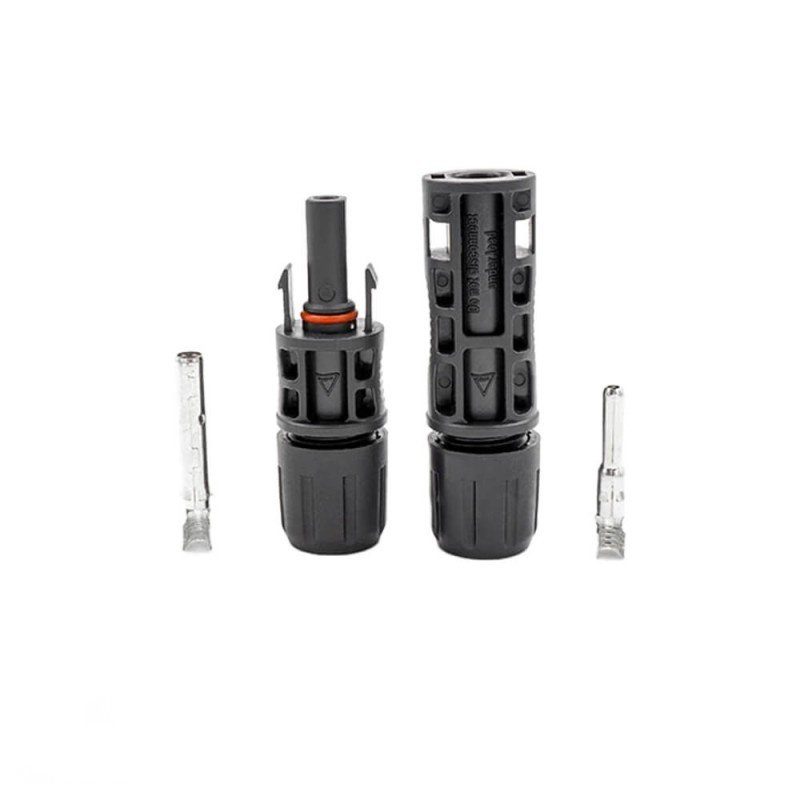

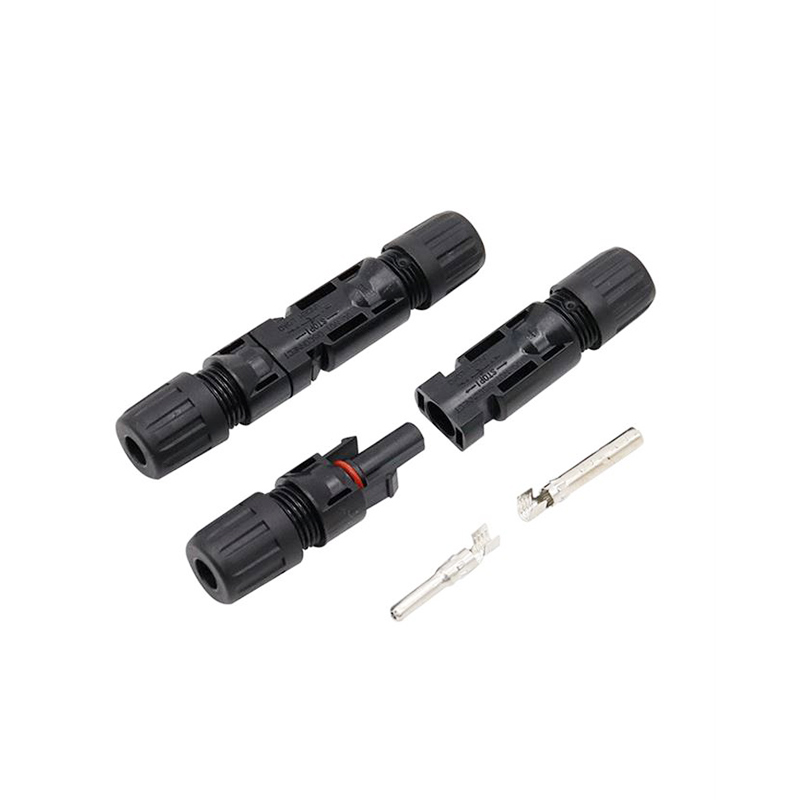

Qu’est-ce qu’un connecteur MC4 ?

Le connecteur MC4 est sans doute le plus utilisé dans le domaine photovoltaïque. Il permet de relier les panneaux solaires entre eux et de garantir un passage de courant efficace et sécurisé. Voici un aperçu de ses caractéristiques :

• Isolation : Les connecteurs MC4 sont conçus pour résister aux intempéries, ce qui les rend idéaux pour une utilisation en extérieur.
• Facilité de connexion : Grâce à leur design, les connecteurs se mettent en place facilement et permettent un démontage rapide si nécessaire.
• Compatibilité : Ils sont compatibles avec de nombreux panneaux solaires, ce qui en fait un choix prisé pour diverses applications.

Étant donné leur importance, il est crucial de bien comprendre le processus de branchement pour éviter des incidences sur la performance globale du système solaire.

Les avantages des connecteurs MC4

Les connecteurs MC4 offrent de nombreux avantages qui expliquent leur popularité dans le secteur. Voici quelques points à considérer :

1. Sécurité accrue : Leur conception permet de minimiser les risques de court-circuit et de surchauffe, garantissant ainsi un fonctionnement sécurisé.
2. Durabilité : Fabriqués à partir de matériaux de haute qualité, les connecteurs MC4 peuvent supporter des variations de température importantes sans se détériorer.
3. Installation simplifiée : La conception « plug-and-play » permet aux utilisateurs, même sans formation poussée, de réaliser des montages en toute simplicité.

La combinaison de ces facteurs fait que le connecteur MC4 est souvent recommandé par des fabricants tels que SMA et SolarEdge.

Comment brancher un connecteur MC4 ?

Le processus de branchement d’un connecteur MC4 peut sembler délicat, mais avec les bonnes instructions, cela devient un jeu d’enfant. Voici un guide étape par étape :

Préparation du matériel nécessaire

Avant de commencer, assurez-vous d’avoir tout le matériel suivant :

• Panneaux solaires
• Connecteurs MC4
• Câbles solaires adaptés
• Outils de dénudage
• Pince pour compression (si nécessaire)

Étapes du branchement

Voici les étapes pour connecter correctement les câbles et les connecteurs :

1. Dénudez les câbles : Enlevez environ 10-12 mm d’isolation des extrémités de vos câbles solaires.
2. Insérez les câbles dans le connecteur : Alignez le fil dénudé avec la languette du connecteur et poussez-le jusqu’à la butée.
3. Serrez : Si votre connecteur MC4 nécessite une compression, utilisez la pince pour garantir une connexion sécurisée.
4. Connectez les connecteurs : Poussez les deux connecteurs MC4 ensemble jusqu’à entendre un clic.

Il est important de vérifier la bonne connexion ainsi que la conformité des câbles utilisés.

Erreurs courantes à éviter

Lors du branchement, plusieurs erreurs fréquentes peuvent compromettre la performance de votre installation :

• Ne pas vérifier la polarité des câbles avant de les connecter.
• Utiliser des câbles de mauvaise qualité qui ne supportent pas les conditions d’extérieur.
• Négliger de vérifier si les connecteurs sont bien enclenchés.

Éviter ces pièges vous garantira un fonctionnement optimal de votre système.

Les normes à respecter lors du branchement

Il est essentiel de suivre les normes et les recommandations des fabricants lors de l’installation de votre système photovoltaïque. Cela inclut l’utilisation de matériaux conformes aux spécifications de chaque pièce. Brands comme Schneider Electric et Canadian Solar mettent en avant des critères de qualité que vous devriez suivre.

Normes de sécurité

Les normes de sécurité sont fondamentales pour le bon fonctionnement de votre système :

• Normes IP : Assurez-vous que les connecteurs ont un indice de protection adapté pour résister à l’humidité.
• Normes de surchauffe : Évitez d’installer des connecteurs dans des environnements sujet à des températures extrêmes.
• Formation : Si vous n’êtes pas sûr de vos compétences, n’hésitez pas à faire appel à un professionnel.

Assurance qualité des connecteurs

Il est tout aussi important de garantir que les connecteurs que vous utilisez sont d’une qualité supérieure. Les marques réputées, telles que Huber + Suhner et Amphenol, sont à privilégier pour leur fiabilité.

Un tableau récapitulatif des marques et de leurs caractéristiques peut vous aider à choisir les bons connecteurs :

Maintenance et nettoyage des connecteurs MC4

Une fois votre installation en place, il est primordial de veiller à son bon entretien. Les connecteurs MC4, étant exposés aux éléments, nécessitent un nettoyage régulier pour éviter les problèmes de performance.

Fréquence de nettoyage

En général, un nettoyage tous les six mois est recommandé, mais cela peut varier en fonction de l’environnement :

• Zones poussiéreuses : Un nettoyage plus fréquent peut être nécessaire.
• Régions pluvieuses : La corrosion peut requérir une attention particulière.

Procédure de nettoyage

Voici une méthode efficace pour nettoyer vos connecteurs :

1. Coupez l’alimentation : Avant toute intervention, assurez-vous que votre système est hors tension.
2. Utilisez un chiffon doux : Évitez les produits abrasifs qui pourraient endommager l’isolant.
3. Inspectez visuellement : Vérifiez s’il y a des dégradations visibles sur les connecteurs.

Signes d’usure à surveiller

Il est crucial de rester vigilant sur les signes d’usure qui pourraient indiquer un problème futur :

• Difficulté à établir une connexion.
• Corrosion visible sur les connecteurs.
• Problèmes de performance des panneaux solaires.

Avec ces conseils, vous serez en mesure de maintenir l’intégrité de votre système et maximiser son efficacité.

Conclusion : la simplicité du raccordement MC4

Pour conclure, le branchement des connecteurs MC4 peut sembler intimidant au premier abord, mais avec les bonnes informations et une approche méthodique, il devient accessible à tous. Ce processus est vital pour garantir le succès de votre installation solaire, qu’il s’agisse de panneaux de Trina Solar ou de Kaco. En suivant les étapes précises décrites ici et en donnant une attention particulière à l’entretien, vous pouvez être assuré que votre système photovoltaïque fonctionnera de manière optimale pendant de nombreuses années à venir. Que vous soyez un novice ou un expert en matériel solaire, comprendre et maîtriser cette technologie est un pas en avant vers l’autonomie énergétique.
