branchement disjoncteur edf schéma

Le branchement d’un disjoncteur EDF représente une étape essentielle dans l’installation électrique d’un foyer. Un choix et une installation appropriés garantissent non seulement la sécurité des habitants, mais également une efficacité énergétique optimale. Cet article se penche sur les différents types de disjoncteurs, les conseils pratiques pour leur installation, l’importance d’appareils de protection supplémentaires, ainsi que les ressources disponibles pour réaliser un montage réussi. Il est vital de comprendre ces aspects pour ne pas compromettre la sécurité de votre maison et de ses occupants.

Comprendre le fonctionnement des disjoncteurs EDF

Les disjoncteurs sont des dispositifs de sécurité cruciaux dans un circuit électrique. Leur rôle principal consiste à protéger contre les surcharges, les court-circuits et les problèmes d’isolement. En cas d’une telle anomalie, le disjoncteur se déclenche automatiquement, évitant ainsi des accidents tels que des incendies ou des électrocutions. Établir un branchement disjoncteur EDF sûr et conforme aux normes est une priorité.

Les différents types de disjoncteurs

Pour répondre à divers besoins, il existe plusieurs types de disjoncteurs :

• Disjoncteur classique : Protège contre les surcharges et les court-circuits.
• Disjoncteur différentiel : Détecte les fuites de courant afin de prévenir les risques d’électrocution.
• Disjoncteur connecté : Permet de surveiller la consommation électrique à distance via des applications mobiles.

Le choix du bon type de disjoncteur est crucial pour assurer la sécurité de votre installation. La consultation d’un schéma électrique disjoncteur est souvent nécessaire pour garantir une installation adéquate, surtout lorsqu’il s’agit d’installer un disjoncteur Schneider Electric branchement ou un modèle d’une autre marque.

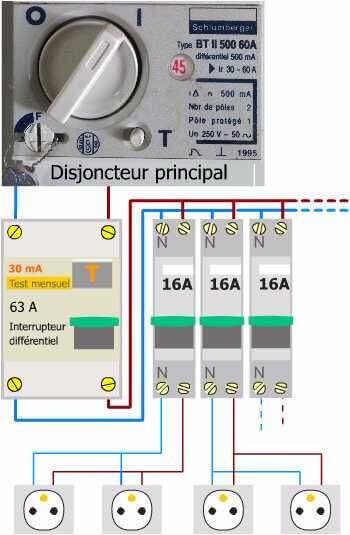

Le schéma de branchement disjoncteur EDF

Un schéma de branchement disjoncteur est un outil précieux qui illustre comment les disjoncteurs doivent être reliés au tableau électrique, tout en indiquant les connexions vers les différentes lignes. Avoir un schéma précis assure non seulement une installation correcte, mais améliore également la sécurité globale du système électrique. Pour une installation fiable, il est encourageant de verser les efforts nécessaires dans l’élaboration d’un schéma électrique disjoncteur.

Conseils pratiques pour l’installation d’un disjoncteur

Installer un disjoncteur peut sembler complexe, mais en suivant quelques étapes bien définies, même un novice peut réaliser l’opération avec succès. Avant tout, couper l’alimentation générale est primordial pour éviter les électrocutions. Il est également important de se procurer les outils adéquats, comme un touret à dénuder, un tournevis, une pince multiprise et un testeur de tension.

Préparation de l’installation

Avant de commencer le branchement électrique disjoncteur, une bonne compréhension des différentes marques et modèles de disjoncteurs est recommandée. Des marques réputées comme Schneider Electric et Legrand proposent des produits qui répondent aux normes de sécurité. Assurez-vous que le modèle de disjoncteur que vous choisissez soit adapté aux exigences de votre installation et respecte les normes en vigueur.

Étapes d’installation

Les étapes suivantes doivent être suivies pour une installation réussie :

1. Coupez l’alimentation générale afin de garantir votre sécurité.
2. Retirez le couvercle du tableau électrique pour avoir accès aux connexions.
3. Installez le disjoncteur à l’emplacement suivi, en utilisant un disjoncteur Hager schéma comme référence si besoin.
4. Connectez les fils selon le schéma approprié à votre configuration.
5. Remettez le couvercle du tableau, puis réalisez un test de fonctionnement.

En suivant scrupuleusement ces étapes, vous vous assurez d’une installation sécurisée et efficace. L’inclusivité de disjoncteurs différentiels dans votre installation renforce également la protection électrique.

Importance des dispositifs de protection supplémentaire

Incorporer des disjoncteurs différentiels et autres appareils de sécurité dans votre installation électrique n’est pas seulement conseillé, mais obligatoire pour garantir le niveau de sécurité maximal. En effet, un disjoncteur différentiel est capable de détecter des fuites de courant, offrant ainsi une protection vitale contre les risques d’électrocution.

Avantages d’un disjoncteur différentiel

Les disjoncteurs différentiels présentent divers avantages, notamment :

• Protection contre les risques d’électrocution, assurant un environnement sûr.
• Détection rapide des anomalies dans le circuit électrique, permettant une intervention précoce.
• Rétablissement rapide du service électrique après un déclenchement, minimisant les interruptions dans votre quotidien.

Pouvoir choisir un modèle qui répond à vos spécificités est essentiel, surtout si votre installation comprend des appareils sensibles qui requièrent une attention particulière.

Marques à considérer

Il existe plusieurs marques de renom connues pour leur fiabilité et leur qualité dans le domaine des disjoncteurs électriques :

Ces marques ont su s’imposer grâce à la qualité de leurs produits, garantissant une protection durable pour toutes les installations électriques.

Ressources et outils pour l’installation

Avoir accès à des ressources fiables et des guides d’installation est inestimable lors d’un projet d’électricité. Des sites comme Forum Electricité et L’Internaute offrent des conseils pratiques et des informations précieuses sur le branchement disjoncteur EDF.

Vidéos d’aide

Regarder des vidéos tutoriels peut être particulièrement utile pour illustrer des installations. Les démonstrations effectuées par des experts vous permettent de mieux saisir les gestes à adopter pour une installation efficace.

Outils nécessaires

Posséder les outils adéquats facilite grandement un branchement disjoncteur EDF. Voici une liste d’outils recommandés :

• Touret à dénuder les fils
• Tournevis (plat et cruciforme)
• Pince multiprise
• Testeur de tension

Ces éléments vous aideront à exécuter votre installation avec succès, minimisant ainsi les risques d’erreurs.
