branchement disjoncteur edf schema

Le branchement d’un disjoncteur EDF est une étape cruciale dans l’installation électrique d’une habitation. Comprendre les schémas de branchement, ainsi que les types de disjoncteurs disponibles, est essentiel pour garantir la sécurité et l’efficacité énergétique de votre système. À travers cet article, nous explorerons les différentes configurations de branchement, les conseils pratiques pour réaliser une installation réussie, et l’importance des dispositifs de protection comme le disjoncteur différentiel. Nous examinerons également les marques reconnues, telles que Schneider Electric et Legrand, qui fournissent des produits fiables pour toutes les installations électriques.

Comprendre le fonctionnement des disjoncteurs EDF

Les disjoncteurs jouent un rôle fondamental dans la protection des circuits électriques. En cas de surcharge, de court-circuit ou de défaut d’isolement, le disjoncteur se déclenche automatiquement pour éviter les risques d’incendie ou d’électrocution. Le branchement disjoncteur EDF nécessite une attention particulière pour garantir un fonctionnement optimal.

Les différents types de disjoncteurs

Il existe plusieurs types de disjoncteurs, chacun ayant sa propre fonction. Parmi eux, on trouve :

• Disjoncteur classique : protégeant contre les surcharges et court-circuits.
• Disjoncteur différentiel : détectant les fuites de courant et protégeant des risques d’électrocution.
• Disjoncteur connecté : permettant une surveillance à distance via des applications.

Choisir le bon type de disjoncteur est essentiel pour la sécurité de votre installation. Un schéma de branchement disjoncteur adéquat vous permettra d’installer le bon type de disjoncteur là où c’est nécessaire.

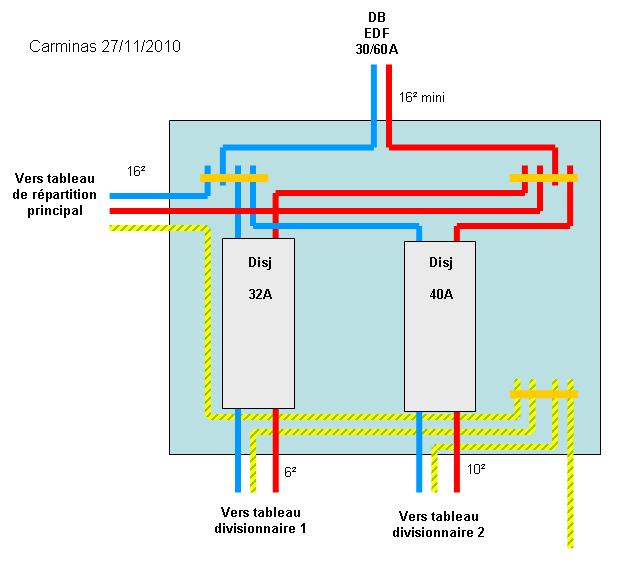

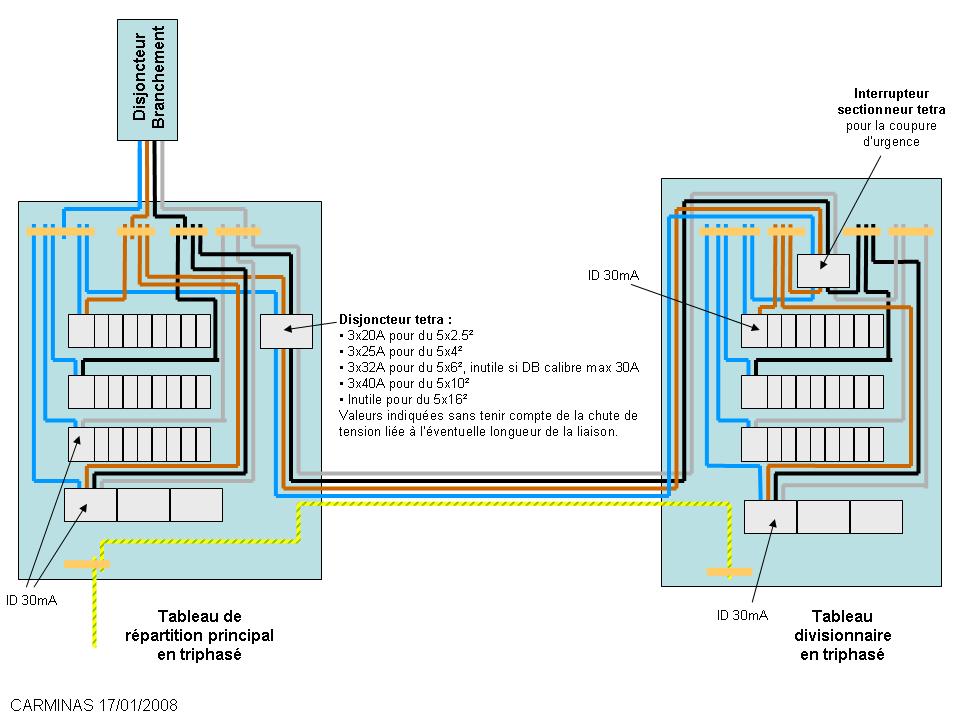

Le schéma de branchement disjoncteur EDF

Le schéma électrique disjoncteur EDF aide à visualiser le système. Il montre comment le disjoncteur doit être connecté au tableau électrique, ainsi que les liaisons vers les différentes lignes électriques. Pour une installation de qualité, consulter un schéma précis est recommandé.

Conseils pratiques pour l’installation d’un disjoncteur

Installer un disjoncteur peut sembler complexe, mais en suivant quelques étapes clés, tout le monde peut le réaliser comme un pro. Avant de commencer, il est impératif de couper l’alimentation générale et de s’assurer que vous avez les outils nécessaires.

Préparation de l’installation

Avant de procéder au branchement disjoncteur, il est conseillé de se familiariser avec les différentes marques et modèles disponibles. Des entreprises comme Rheinenergie, Schneider Electric et Legrand offrent des produits robustes et efficaces. Assurez-vous que le disjoncteur sélectionné correspond aux normes en vigueur et aux besoins de votre installation.

Étapes d’installation

Suivez les étapes ci-dessous pour une installation réussie :

1. Coupez l’alimentation générale.
2. Retirez le couvercle du tableau électrique.
3. Installez le disjoncteur Schneider Electric à l’emplacement requis.
4. Connectez les fils selon le schéma d’installation approprié.
5. Remettez le couvercle du tableau et réalisez un test de fonctionnement.

Ces conseils vous aideront à optimiser votre installation tout en garantissant une protection efficace.

Importance des dispositifs de protection supplémentaire

L’ajout de disjoncteurs différentiels et d’autres dispositifs de sécurité dans votre installation électrique est non seulement une recommandation, mais une obligation pour garantir une sécurité maximale. Les disjoncteurs différentiel peuvent détecter les fuites de courant, offrant une protection supplémentaire contre les risques d’électrocution.

Avantages d’un disjoncteur différentiel

Les disjoncteurs différentiels présentent plusieurs avantages. Ils assurent :

• Une protection contre les risques d’électrocution.
• Une détection rapide des anomalies dans le circuit.
• Un rétablissement rapide du service après un déclenchement.

Il est crucial de choisir un modèle qui répond à vos besoins spécifiques, surtout si votre installation comporte des appareils sensibles.

Marques à considérer

Sur le marché, plusieurs marques se distinguent dans le domaine des disjoncteurs et des équipements électriques :

Ces marques se sont imposées pour leur qualité et leur fiabilité dans le domaine des systèmes électriques, assurant un bon niveau de protection.

Ressources et outils pour l’installation

Pour toute installation, il est recommandé d’avoir accès à des ressources fiables et des guides d’installation. Des sites comme Forum PhotoVoltaïque offrent des conseils pratiques et des informations sur les meilleures pratiques pour le branchement disjoncteur comme un pro.

Vidéos d’aide

Les vidéos tutoriels peuvent également être une précieuse ressource. En regardant des experts effectuer des installations, vous pourrez mieux comprendre les gestes à adopter pour installer votre disjoncteur efficacement.

Outils nécessaires

Avoir les bons outils est essentiel pour une installation réussie. Voici une liste d’outils à avoir :

• Touret à dénuder les fils
• Tournevis (plat et cruciforme)
• Pince multiprise
• Testeur de tension

Utiliser ces outils facilitera grandement l’installation, minimisant les risques d’erreurs.
