Optimiser la consommation d’énergie grâce à une bonne gestion des appareils électroménagers est devenu un enjeu quotidien. Parmi ces appareils, le chauffe-eau mérite une attention particulière. Grâce à l’utilisation d’un interrupteur horaire, tel que ceux proposés par Schneider Electric, il est possible de programmer l’utilisation du chauffe-eau durant les heures creuses, réduisant ainsi la facture énergétique. Ce guide envisagera comment procéder à un branchement efficace et sécuritaire de l’horloge Schneider sur un chauffe-eau électrique, tout en évoquant les spécificités techniques et les meilleures pratiques à suivre.

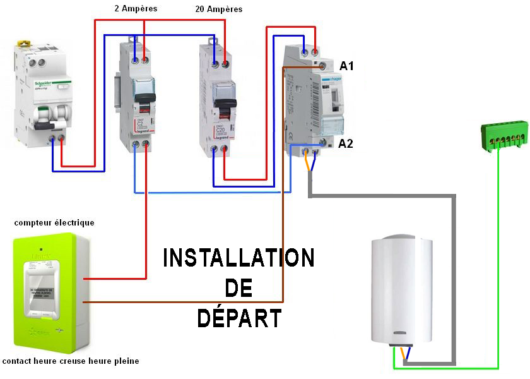

Schéma de câblage pour le branchement d’une horloge Schneider sur un chauffe-eau

La compréhension du schéma de câblage est cruciale pour assurer une installation correcte. L’utilisation d’un schéma visuel peut simplifier la procédure, rendant ainsi le processus plus accessible pour tous.

En règle générale, un interrupteur horaire tel que le modèle Schneider 16654, souvent utilisé pour les chauffe-eaux, se branche de manière à réguler le flux d’électricité vers l’appareil. Voici les étapes principales à suivre :

• Couper l’alimentation électrique au niveau du disjoncteur.
• Identifier les bornes de l’horloge : phase (L), neutre (N) et câble de commande.
• Connecter la phase provenant du circuit électrique à la borne « L » de l’horloge.
• Relier le neutre à la borne « N ». Ce câble est essentiel pour le bon fonctionnement de l’horloge.
• Utiliser une sortie de l’horloge pour alimenter le chauffe-eau.

Ces étapes permettent d’établir une connexion directe. D’une manière plus technique, il est nécessaire de se référer au tableau électrique et aux spécificités du chauffe-eau, que ce soit un modèle Atlantic, Thermor, FagorBrandt ou De Dietrich.

Pour une illustration plus détaillée, ce lien peut être précieux : Schéma de câblage pour interrupteur horaire. Cela permet de visualiser les différents composants et leur interaction. La bonne utilisation de ces informations est essentielle pour garantir la sécurité et l’efficacité du système.

Comment brancher un interrupteur horaire pour un chauffe-eau ?

Le branchement d’un interrupteur horaire pour un chauffe-eau demande une attention particulière aux détails. Les étapes doivent être scrupuleusement suivies pour éviter toute erreur qui pourrait endommager l’appareil ou poser des risques d’accidents.

Avant tout, il est impératif de procéder à une vérification de l’ensemble des équipements électriques. Assurez-vous que l’appareil est éteint et débranché. Une bonne pratique consiste à utiliser un détecteur de tension afin de s’assurer de l’absence de courant.

Matériaux nécessaires

Pour mener à bien cette installation, il vous faudra :

• Un interrupteur horaire Schneider compatible.
• Des câbles électriques adaptés.
• Un tournevis isolé.
• Un câble pour le raccordement si nécessaire.
• Un multimètre pour vérifier les connexions.

Étapes de branchement

1. Coupez l’alimentation électrique générale.
2. Retirez le couvercle de l’horloge pour accéder aux bornes.
3. Connectez les fils en suivant le schéma mentionné précédemment. Assurez-vous que chaque fil est bien fixé.
4. Vérifiez que toutes les connexions sont correctes et sécurisées avant de refermer le boîtier.
5. Rétablissez l’alimentation et testez le fonctionnement de l’horloge.

Ces étapes constituent un processus de branchement standard. Il est vivement recommandé de consulter le manuel du fabricant pour toutes spécificités propres à votre modèle, qu’il soit un modèle de marque Schneider, Thermor, ou toute autre marque telle que Atlantic ou De Dietrich.

Précautions à prendre lors du raccordement de l’horloge

Le raccordement d’un interrupteur horaire sur un chauffe-eau nécessite de respecter un certain nombre de précautions. Celles-ci sont essentielles pour la sécurité de l’intervention. Plusieurs mesures doivent être prises tout au long de la procédure.

• Assurer la sécurité électrique : Toujours couper l’alimentation avant de manipuler les fils.
• Utiliser des outils adaptés : Optez pour des outils isolés afin d’éviter toute électrocution.
• Suivre les spécifications du fabricant : Chaque appareil est unique. Vérifiez les recommandations de la marque.
• Consulter un professionnel : En cas de doute, mieux vaut faire appel à un électricien qualifié.

Bien que beaucoup de bricoleurs puissent effectuer ce type de travaux, il est impératif de s’assurer que toutes les règles de sécurité sont respectées. En réalité, un manque de précautions pourrait non seulement nuire à l’appareil mais également provoquer des accidents graves.

La prudence est de mise dans toute intervention sur des installations électriques, surtout lorsqu’elles concernent des appareils à hautes tensions comme les chauffe-eaux. Ainsi, le respect de ces précautions garantit une installation réussie.

Les avantages d’un interrupteur horaire pour chauffe-eau

Installer un interrupteur horaire sur un chauffe-eau présente plusieurs avantages qui vont au-delà de la simple économie. C’est un moyen d’optimiser la consommation d’énergie tout en adaptant le fonctionnement à vos habitudes de vie. Voici quelques bénéfices principaux :

• Économie d’énergie : Le fonctionnement irrégulier d’un chauffe-eau peut provoquant un gaspillage. Avec l’horloge, l’appareil se limite à fonctionner lors des heures creuses où le tarif est plus bas.
• Confort : L’eau est disponible à la température souhaitée au moment voulu, sans avoir à s’inquiéter de la facture.
• Durabilité de l’appareil : Un mode de fonctionnement régulé prévient l’usure prématurée de l’élément chauffant, allongeant ainsi la durée de vie du chauffe-eau.

Dans un contexte où la préservation de l’environnement et la réduction des factures énergétiques sont plus que jamais d’actualité, l’installation d’un tel dispositif devient une priorité. Schneider Electric, à travers ses produits innovants, s’inscrit dans cette tendance.

Exemples d’horloges et modèles compatibles

Différentes marques proposent des horloges programmables compatibles avec les chauffe-eaux. Cet éventail permet de choisir des produits adaptés à chaque besoin :

Il est donc essentiel de choisir des équipements en adéquation avec votre installation. Les boutiques spécialisées telles que Leroy Merlin, Brico Dépôt, ou Cedeo offrent des conseils personnalisés pour vous aider dans ce choix. Pour plus de détails, consultez les forums d’utilisateurs qui partagent leurs expériences : Forum électricité.
