branchement interrupteur sectionneur

Lorsque l’on se lance dans l’installation d’un système électrique, il est crucial de pouvoir garantir sécurité et fiabilité. Un des éléments-clés à intégrer dans une installation électrique est l’interrupteur sectionneur, un dispositif essentiel pour éteindre l’ensemble du circuit en cas d’urgence. Ce matériel doit être choisi et installé avec soin afin d’éviter tout risque d’accident électrique. Cet article explore les différentes étapes et considérations nécessaires pour installer correctement un interrupteur sectionneur, en mettant en lumière ses fonctionnalités et son rôle dans la sécurité électrique.

Comprendre le Rôle de l’Interrupteur Sectionneur

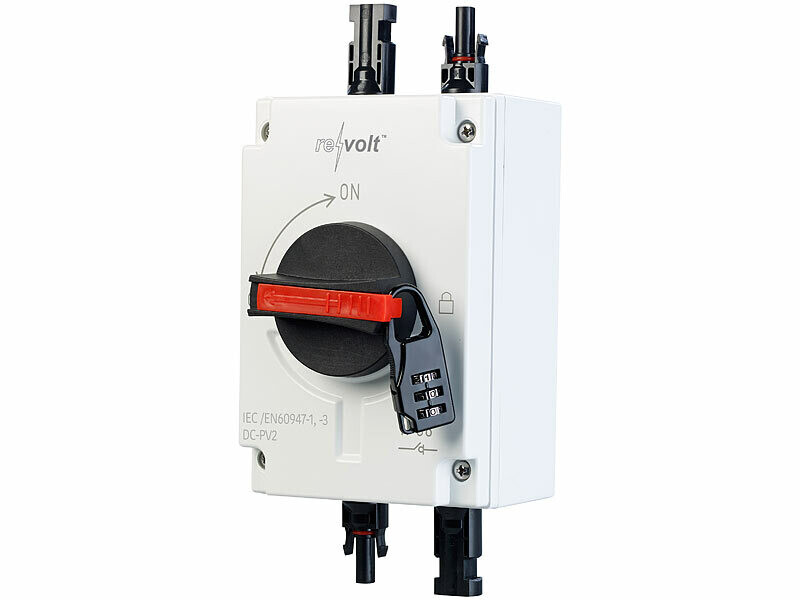

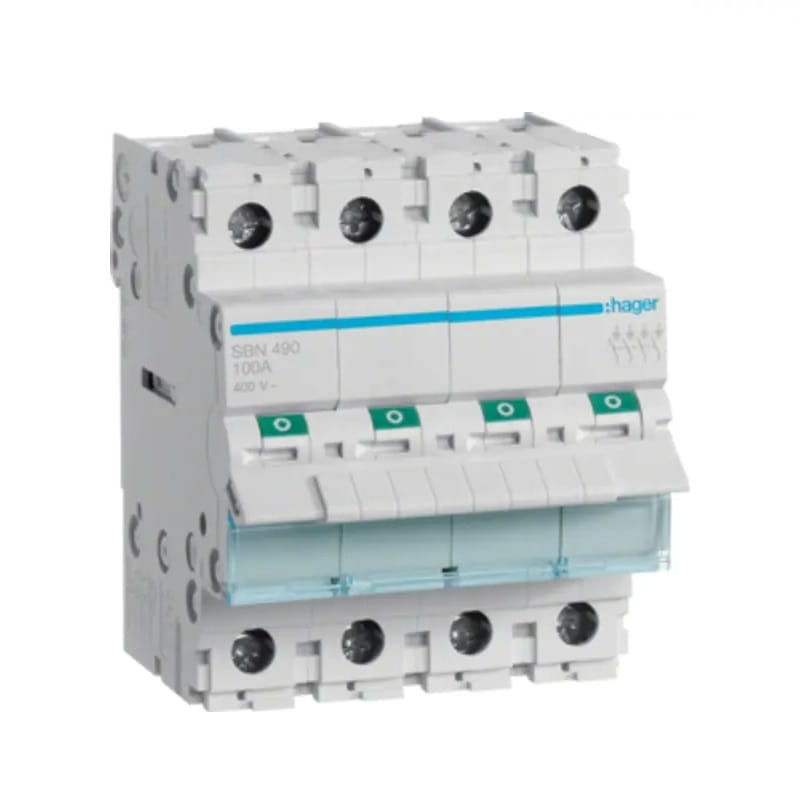

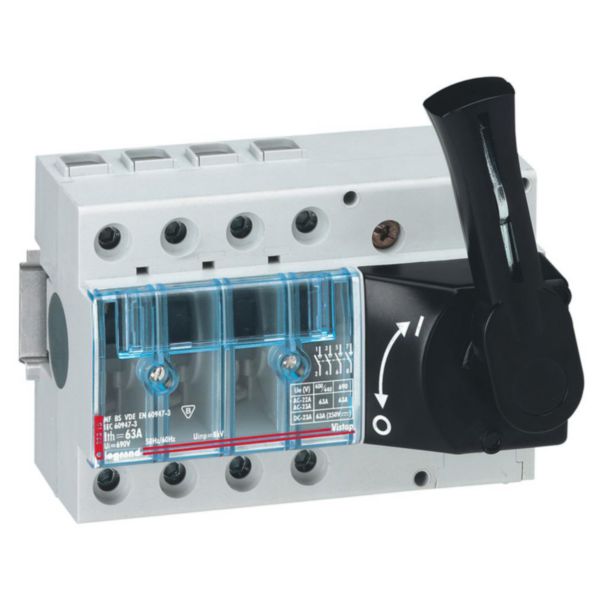

L’interrupteur sectionneur est un dispositif qui permet d’isoler une installation électrique pour des raisons de sécurité. En cas d’urgence ou de maintenance, il permet de couper l’alimentation de l’ensemble des circuits. Cela est d’une importance vitale dans les installations domestiques et commerciales. En effet, la norme électrique impose qu’une installation puisse être mise hors tension en un instant. Dans le cadre de l’énergie solaire, en particulier, son utilisation devient d’autant plus nécessaire, puisqu’elle garantit la sécurité des opérateurs lors de l’intervention sur les panneaux ou les onduleurs.

Les Normes à Respecter

Il est impératif de respecter les normes en vigueur lorsque vous installez un interrupteur sectionneur. Chaque installation doit être capable de couper le courant de façon efficace et immédiate. Selon la réglementation, cet interrupteur ne doit pas être commandé par un simple bouton poussoir, mais doit être accessible et visible. Pour bénéficier d’une sécurité optimale, l’installation doit également être réalisée par un professionnel certifié.

Matériel Nécessaire pour Installer un Interrupteur Sectionneur

Pour procéder à l’installation d’un interrupteur sectionneur, plusieurs outils et équipements sont nécessaires. Vous aurez besoin d’un tournevis cruciforme isolé, d’un vérificateur d’absence de tension (VAT), et d’une pince à bec. Il est également important d’utiliser des conducteurs électriques conformes à la norme HO7VK, ainsi que d’un dispositif sectionneur adapté à votre installation électrique. Pour plus de précisions sur les dimensions des câblages, consultez des références comme cette page.

Préparation de l’Installation

Avant d’effectuer toute manipulation, il est crucial de couper l’alimentation générale de l’installation via le disjoncteur de branchement. Cela garantit que vous allez travailler en toute sécurité. Après avoir dévissé le panneau de protection du tableau électrique, utilisez le vérificateur d’absence de tension pour vous assurer que l’électricité ne circule pas. Pour ce faire, placez les pointes du VAT sur les bornes de l’interrupteur différentiel. Une fois toute vérification effectuée et l’électricité coupée, vous pouvez procéder à l’installation de l’interrupteur sectionneur.

Comment Brancher un Interrupteur Sectionneur

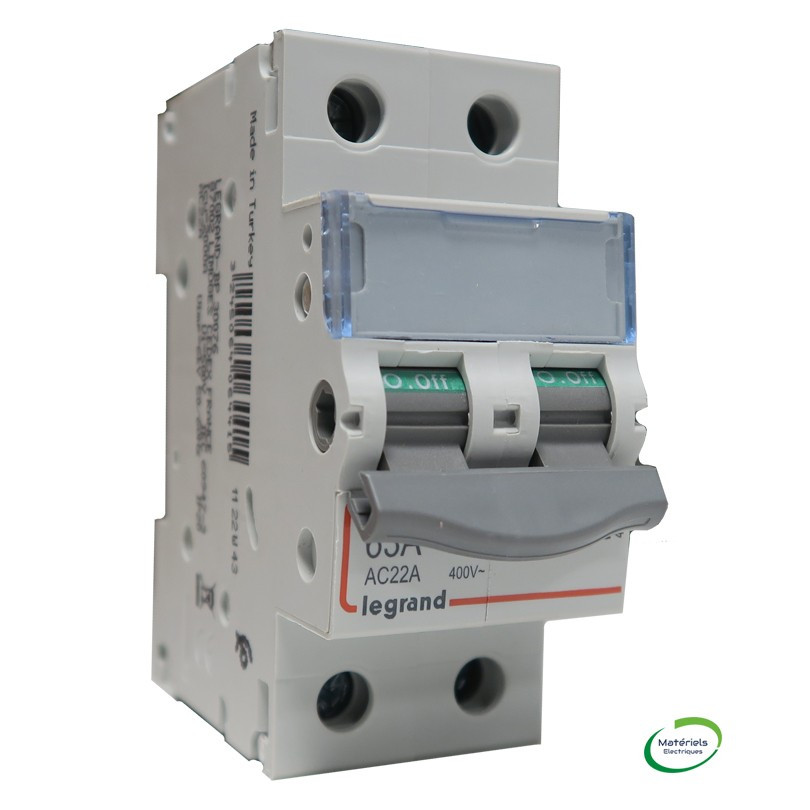

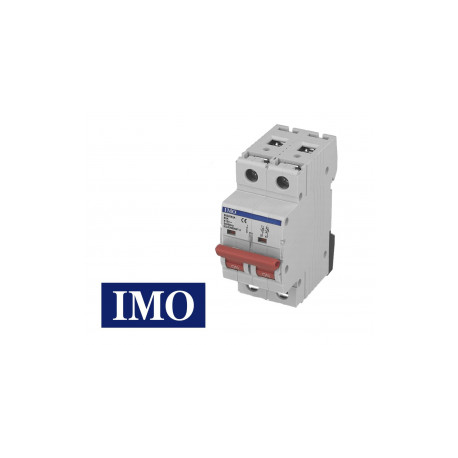

Le branchement de l’interrupteur sectionneur se fait de manière systématique. D’abord, fixez l’interrupteur sur le rail DIN du tableau électrique, en suivant les normes de montage. Une fois cela fait, retirez les liaisons du disjoncteur de branchement des bornes inférieures de l’interrupteur différentiel. Il est important de bien respecter les codes couleur lors du raccordement des fils : la phase (fil rouge) doit être raccordée à la borne L, et le neutre (fil bleu) à la borne N. Ces étapes garantissent que l’alimentation générale sera correctement sectionnée par l’interrupteur.

Alimenter le Tableau Électrique

Pour alimenter le tableau depuis l’interrupteur sectionneur, il faut utiliser des fils qui correspondent à la même section que ceux de l’alimentation générale. Pour un montage classique, optez par exemple pour des fils de 16mm². Raccordez ces fils sur le peigne de l’alimentation générale via les bornes inférieures de l’interrupteur différentiel. Ne pas oublier de revisser la façade du tableau électrique après le raccordement afin de garantir la sécurité de l’installation.

Vérification et Tests de Sécurité

Après avoir terminé le branchement, une vérification de l’ensemble est nécessaire. Rétablissez l’alimentation générale et vérifiez que l’interrupteur sectionneur fonctionne correctement. Il est conseillé d’effectuer des tests de sécurité réguliers pour vous assurer que votre installation fonctionne comme prévu et que tous les dispositifs isolants, tels que l’interrupteur sectionneur, réagissent de manière appropriée. Cette étape est fondamentale pour éviter des problèmes ultérieurs, en garantissant que l’alimentation peut être coupée rapidement en cas d’urgence.

Gérer les Problèmes Courants

Il peut arriver que l’interrupteur sectionneur présente des dysfonctionnements. Parmi les problèmes les plus fréquents figurent des connexions desserrées, des fils mal raccordés ou des appareils défectueux. Pour gérer ces problèmes, il est conseillé de faire appel à un professionnel qualifié. Si vous n’êtes pas à l’aise avec les manipulations électriques, la meilleure option est de contacter un électricien. N’oubliez pas qu’une installation électrique mal réalisée peut présenter des risques conséquents pour votre sécurité.

Conclusion sur l’Installation d’un Interrupteur Sectionneur

En bref, l’installation d’un interrupteur sectionneur est essentielle pour garantir la sécurité dans une installation électrique. En suivant les bonnes pratiques et les normes en vigueur, vous pouvez vous assurer que vos installations seront performantes et sécurisées. Il est crucial de respecter les consignes et de tester fréquemment le matériel pour éviter tout accident. Pour plus d’informations sur les dispositifs électriques, vous pouvez consulter des sites tels que ici ou ici.
