branchement d’un relais 12v
Le branchement d’un relais 12V est une étape cruciale pour les amateurs d’électricité et les professionnels souhaitant automatiser ou contrôler divers appareils. Que ce soit pour activer un éclairage, ouvrir un portail ou gérer un système d’irrigation, le relais constitue un composant fondamental. En 2025, avec l’essor de l’énergie solaire et des solutions technologiques intelligentes, comprendre la manière de brancher et d’utiliser ces relais est plus pertinent que jamais. Cet article détaillera les différentes étapes pour réussir un branchement efficace, explorant les enjeux techniques, les conseils pratiques et les solutions offertes par les grandes marques telles que Schneider Electric, Legrand, Siemens, et bien d’autres.
Comprendre le fonctionnement d’un relais 12V

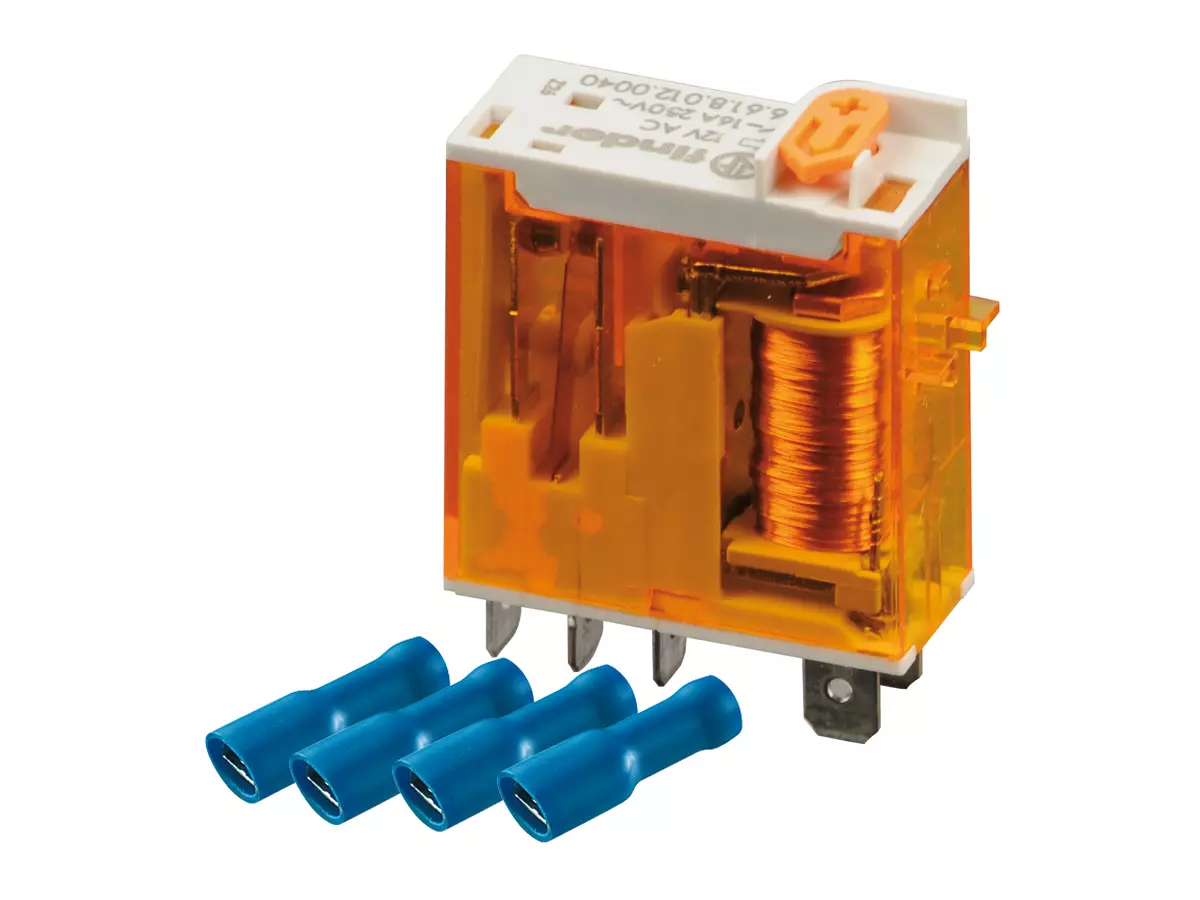

Avant de se lancer dans le branchement d’un relais 12V, il est essentiel de saisir comment cet élément fonctionne. Un relais est un interrupteur électromécanique qui permet de contrôler un circuit avec un signal électrique. Quand une tension de 12V est appliquée à la bobine du relais, cela provoque l’activation de contacts qui peuvent soit ouvrir, soit fermer un circuit différent.
Les composants d’un relais traditionnel
Pour mieux appréhender le mécanisme d’un relais, intéressons-nous à ses composants principaux :
- Bobine : Permet de générer un champ magnétique lorsqu’une tension est appliquée.
- Contacts : Agissent en fonction de l’activation de la bobine, permettant de contrôler d’autres circuits.
- Armature : Composant mobile qui se déplace pour établir ou rompre le contact.
- Boîtier : Protège l’ensemble des éléments internes.
Chacun de ces éléments joue un rôle crucial dans le fonctionnement global du relais, et comprendre leur interaction est la première pierre à l’édifice pour un branchement réussi.
Préparation pour le branchement
Avant de commencer le raccordement des fils, voici quelques étapes préparatoires :
- Rassembler tous les outils nécessaires: tournevis, multimètre, fils électriques, etc.
- Vérifier que tous les équipements sont hors tension pour éviter tout risque d’électrocution.
- Choisir un relais adapté en fonction de la charge à contrôler.
Une fois ces étapes complétées, vous serez prêt à procéder au branchement de votre relais 12V.
Étapes de branchement d’un relais 12V
Le processus de raccordement d’un relais 12V peut paraître complexe, mais en suivant ces étapes de manière ordonnée, cela devient une tâche gérable :
Schéma de câblage du relais
Pour illustrer le branchement, le schéma ci-dessous peut être utile. Il montre la manière de connecter les différents éléments ensemble directement sur la base du relais.
| Élément | Connection | Fonction |
|---|---|---|
| Bobine (-) | Alimentation négative | Contrôle et activation |
| Bobine (+) | Alimentation positive (+12V) | Contrôle et activation |
| Contact commun (COM) | Appareil à contrôler | Transmission de signal |
| Contact normalement ouvert (NO) | À l’appareil | Activation lorsque le relais est tiré |
Une fois le schéma compris, il vous suffira de suivre ces étapes :
- Connectez la bobine : Reliez la borne positive de la bobine à votre source de 12V, et la borne négative à la terre.
- Branchez les contacts : Selon votre application, reliez le contact commun à votre appareil et le contact normalement ouvert à l’alimentation. »
- Testez le circuit : Rétablissez l’alimentation et vérifiez le fonctionnement du relais.
Erreurs courantes à éviter
Avant de finaliser le branchement, il est pertinent de passer en revue quelques erreurs que beaucoup rencontrent lors de ces opérations :
- Ne pas vérifier la polarité : Assurez-vous que le branchement est correct, une inversion peut endommager le relais.
- Utiliser un relais inadéquat : Toujours choisir un relais qui supporte la charge nécessaire.
- Ne pas sécuriser les connections : Les fils mal fixés peuvent engendrer des courts-circuits.
Chaque point soulevé ci-dessus pourrait avoir des conséquences fatales si négligé. En restant vigilant, vous irez bien au-delà des erreurs habituelles.
Applications pratiques du relais 12V
Le relais 12V se retrouve dans une multitude d’applications au quotidien. Que ce soit dans le secteur résidentiel ou industriel, sa polyvalence est incontestablement un atout majeur.
Domaines d’application
Voici quelques domaines où vous retrouverez fréquemment des relais 12V :
- Automatisation des systèmes d’éclairage : Permettent d’allumer ou d’éteindre les lumières selon des horaires prédéfinis.
- Contrôle des appareils électroménagers : Par exemple, dans les systèmes de domotique pour gérer le chauffage ou les ventilateurs.
- Ouverture de portails ou de portes de garage : Les relais 12V sont souvent intégrés dans les systèmes de contrôle d’accès.
- Systèmes d’irrigation : Permettre un contrôle automatique de l’arrosage des jardins.
Focus sur les marques et produits adaptés
Pour garantir un résultat optimal, s’équiper de produits de qualité est essentiel. Certains des leaders du marché incluent Schneider Electric, Legrand, et Siemens qui offrent une gamme variée de relais adaptés à différents besoins.
| Marque | Produit | Caractéristique majeure |
|---|---|---|
| Schneider Electric | Relais Motion | Programmable avec détection de mouvement |
| Legrand | Relais universel | Compatible avec de nombreux systèmes d’éclairage |
| Siemens | Relais de contrôle de porte | Idéal pour la gestion des accès sécurisés |
Se tourner vers ces marques permet de bénéficier de la qualité et d’un service après-vente efficace, ressources indispensables lors de l’installation et de la mise en route de votre système.
Résoudre les problèmes courants lors du branchement d’un relais 12V
Quelques désagréments peuvent survenir lors du branchement ou lors de l’utilisation d’un relais 12V. Il est crucial de pouvoir reconnaître et résoudre rapidement ces problèmes afin d’assurer un fonctionnement fluide.
Problèmes fréquents rencontrés
Examinons certains troubles que l’on peut rencontrer, ainsi que des solutions pratiques :
- Relais qui ne s’active pas : Cela peut être dû à une connexion incorrecte. Revérifiez le câblage et assurez-vous que le relais est alimenté.
- Contacts collants : Cela peut résulter d’une surchauffe. Évaluer si le relais est adapté à la charge qu’il contrôle.
- Interférences électromagnétiques : Peut engendrer des activations imprévues. Assurez-vous que votre circuit est correctement blindé.
Astuces pour assurer un fonctionnement fiable
Pour garantir un usage durable et fiable :
- Préférer des relais de marque réputée, comme Hager, Phoenix Contact, et Eaton.
- Effectuer des tests réguliers pour s’assurer que le relais fonctionne comme prévu.
- Installer des fusibles pour prévenir les surcharges électriques.
En suivant ces recommandations, vous pourrez maximiser la longévité et le bon fonctionnement de votre système de relais 12V.
