branchement relais électrique 220v

Le branchement de relais électrique 220V est essentiel pour intégrer des dispositifs de contrôle dans diverses installations électriques. Que ce soit pour améliorer l’efficacité énergétique de vos équipements ou pour automatiser certains processus, comprendre les principes de base des relais électriques est incontournable. Les relais sont non seulement des interrupteurs électriques qui permettent de contrôler des circuits, mais ils sont également des éléments clés dans la mise en œuvre de systèmes d’énergie renouvelable tels que les installations photovoltaïques.

De nombreux guides et schémas disponibles en ligne permettent d’apprendre à brancher et à utiliser ces relais correctement. De plus, des tutoriels détaillés offrent une vue d’ensemble sur les types de relais existants et leur application dans différents scénarios. Il est important d’explorer ces ressources pour obtenir des instructions précises et adaptées à votre projet.

Comprendre le fonctionnement des relais

Les relais électriques fonctionnent en utilisant une bobine électromagnétique pour ouvrir ou fermer un circuit. Dans un relais à 4 broches, on distingue principalement deux types de contacts : normalement ouvert (NO) et normalement fermé (NF).

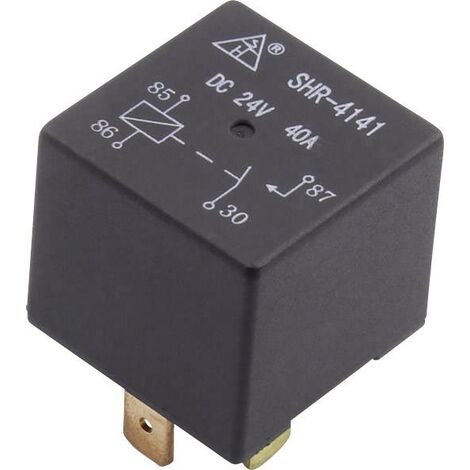

Le principe est simple : lorsque la tension est appliquée aux bornes de la bobine, elle crée un champ magnétique qui attire un levier, basculant ainsi le contact du relais. Cela permet d’acheminer l’énergie vers un circuit secondaire, créant ainsi une méthode de contrôle efficace et sûre. Les connections de ces relais sont souvent désignées par des chiffres, par exemple 85 et 86 pour la bobine, et 30 et 87 pour le contact. Pour une installation réussie, il est crucial de bien suivre les schémas de câblage des relais.

Types de relais et leurs applications

Il existe plusieurs types de relais, chacun ayant ses propres caractéristiques et applications. Parmi les plus courants en électrotechnique, on trouve :

• Relais électromécaniques : Utilisés dans des applications où une isolation galvanique est nécessaire.
• Relais à état solide : Offrant une commutation rapide sans pièces mobiles, parfaits pour une utilisation dans des systèmes nécessitant une réponse rapide.
• Relais de protection : Utilisés pour protéger les circuits électriques contre des surcharges ou des courts-circuits.

Comprendre les spécificités de chaque type de relais est primordial pour choisir celui qui convient le mieux à votre installation. Pour les amateurs d’énergies renouvelables, par exemple, le relais de découplage photovoltaïque joue un rôle essentiel dans la gestion de la production et de l’injection d’énergie dans le réseau.

Étapes pour brancher un relais 220V

Brancher un relais électrique 220V requiert une approche méthodique. Voici un guide étape par étape :

Matériel nécessaire

Avant de commencer, assurez-vous de disposer de tout le matériel : un relais 220V, des câbles électriques adaptés, un multimètre pour tester les connexions et éventuellement un tournevis. Il est conseillé de porter des gants isolants et de s’assurer que l’alimentation électrique est coupée avant toute manipulation.

Schémas de câblage

Consultez des exemples de schémas de câblage de relais pour comprendre où et comment connecter les fils. Généralement, le relais comprend les connexions pour la bobine ainsi que des bornes pour le circuit que vous souhaitez contrôler.

Procédure de connexion

1. Connectez les fils de la bobine aux bornes appropriées du relais (85 et 86).
2. Reliez le dispositif à contrôler entre les bornes de contact (30 et 87).
3. Assurez-vous que toutes les connexions sont sécurisées. Un bon sertissage garantit un contact optimal.

Cette approche vous aidera à établir un système fiable tout en garantissant la sécurité de votre installation électrique. Pour visualiser le processus, une vidéo explicative peut s’avérer très utile.

Détection de problèmes courants

Après avoir effectué le branchement, il se peut que vous soyez confronté à quelques problèmes. Voici quelques-unes des difficultés courantes et comment les repérer :

• Le relais ne s’active pas : Cela peut être dû à une tension insuffisante sur la bobine. Vérifiez avec un multimètre que la tension appliquée est conforme aux spécifications du relais.
• Le relais reste constamment activé : Cela peut indiquer un court-circuit dans le circuit de commande. Inspectez les câbles et les connexions.
• Chauffage excessif : Si le relais chauffe, cela peut être le signe d’une surcharge. Assurez-vous que le relais est conçu pour le courant utilisé.

Pour des solutions permanentes, n’hésitez pas à consulter des forums tels que Forum Photovoltaïque où des experts discutent d’innombrables cas pratiques et solutions.

Applications avancées des relais électriques

Les relais électriques trouvent également leur place dans des systèmes plus avancés, tels que l’automatisation domestique ou l’intégration de systèmes d’énergie solaire. Avec l’essor des technologies comme le smart home, les relais peuvent être contrôlés à distance, permettant ainsi une gestion optimale de votre consommation d’énergie.

Les relais à état solide, par exemple, sont souvent utilisés pour piloter les dispositifs lorsqu’une réaction rapide est nécessaire. Ils peuvent également être intégrés dans des solutions domestiques intelligentes, comme le micro-module Philips Hue, permettant de gérer l’éclairage à partir d’une application mobile.

Systèmes solaires et relais électriques

Dans le contexte des systèmes solaires, les relais sont utilisés pour gérer le flux d’énergie entre le réseau et les panneaux solaires. Les relais de découplage, par exemple, permettent de déconnecter le système solaire du réseau lorsque cela est nécessaire, protégeant ainsi l’installation et optimisant sa performance.

Assurez-vous de consulter des ressources comme des guides sur le branchement des relais et d’analyser les schémas venant de sites spécialisés tels que schémas d’électriques relais 220V.

Optimiser l’efficacité énergétique grâce aux relais

L’intégration des relais dans un système électrique peut considérablement améliorer l’efficacité énergétique. Par exemple, l’utilisation de relais pour contrôler des lumières ou des appareils lorsque ceux-ci ne sont pas utilisés peut réduire d’importantes consommations d’énergie. Des solutions comme le relais Shelly Pro 1PM sont conçues pour ce type de gestion.

Il est essentiel d’analyser votre consommation d’énergie et d’identifier les appareils qui peuvent être contrôlés par des relais pour une gestion proactive. Ce type de réflexion peut transformer une simple installation électrique en un réseau intelligent et réactif, apte à contribuer à vos efforts de durabilité.

Liens et ressources utiles pour approfondir vos connaissances

Pour aller plus loin, plusieurs ressources en ligne organisent des tutoriels et des guides dédiés aux relais électriques. Voici quelques références :

• Comment brancher un relais
• Chausson Welcome – relais busbar
• Schémas des relais expliqués
• Domotiser un système de chauffage

Ces liens vous orienteront dans votre apprentissage et vous fourniront des astuces concrètes pour réussir vos branchements de relais.
