Branchement relais : Tout ce que vous devez savoir

Le branchement d’un relais est une étape cruciale pour le bon fonctionnement de divers appareils électriques. Que ce soit dans le domaine de la domotique, des systèmes d’éclairage ou des équipements industriels, comprendre comment réaliser ce branchement relais est essentiel. Cette méthode permet de contrôler des appareils à distance tout en garantissant leur sécurité et leur efficacité énergétique. Dans cet article, nous allons explorer les différentes facettes du branchement des relais, les erreurs courantes à éviter et quelques astuces pour optimiser votre installation.

Qu’est-ce qu’un relais électrique ?

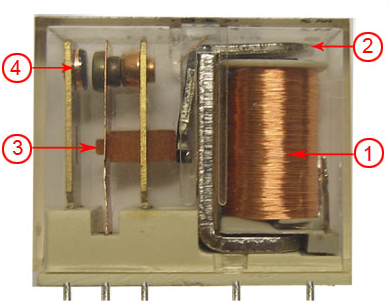

Un relais est un dispositif électromécanique qui permet de contrôler un circuit électrique en utilisant un signal faible. Il fonctionne comme un interrupteur qui s’active ou se désactive automatiquement en fonction d’un courant d’entrée. Les relais sont utilisés dans de nombreuses applications, notamment pour isoler des appareils, amplifier des signaux ou permettre des communications à distance.

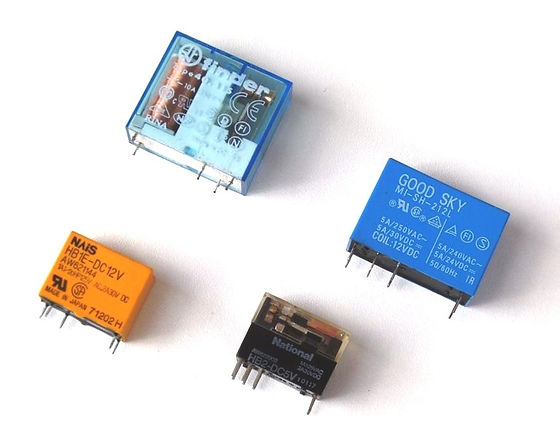

Types de relais

Il existe plusieurs types de relais, chacun ayant ses propres caractéristiques et applications :

• Relais électromécanique : le plus couramment utilisé, il utilise une bobine pour activer l’interrupteur.
• Relais à état solide : il n’a pas de pièces mobiles et offre une durée de vie plus longue.
• Relais temporisé : permet de retarder la commutation d’un circuit.

Comment brancher un relais électrique ?

Pour réaliser un branchement relais, il est essentiel de suivre certaines étapes clés. Voici un guide pas à pas pour un résultat optimal :

Identification des bornes

Chaque relais possède plusieurs bornes, dont certaines sont spécifiques pour la commande et d’autres pour la charge. En général, on trouve :

• Borne d’alimentation : pour alimenter la bobine du relais.
• Borne de sortie : pour la connexion au circuit que vous souhaitez contrôler.
• Borne de terre : pour assurer la sécurité du montage.

Schéma de câblage

Un schéma de câblage clair est indispensable pour visualiser les connexions. Vous pouvez trouver des schémas de câblage de relais électriques qui vous aideront à bien comprendre.

Branchement pratique et sécurité

Pensez à porter des gants isolants lorsque vous travaillez sur des circuits électriques. Les erreurs de branchement peuvent entraîner des dangers, y compris des courts-circuits. Assurez-vous également que l’alimentation est coupée avant de commencer toute installation.

Exemples de projets utilisant des relais

Les relais peuvent être intégrés dans de nombreux projets, notamment :

• Domotique : Pour contrôler l’éclairage à distance ou automatiser des systèmes de chauffage.
• Systèmes d’alarme : Pour déclencher des alarmes électriques selon des événements prédéfinis.
• Équipements industriels : Pour automatiser la gestion des machines.

Étude de cas : Installation d’un relais dans un système de domotique

Dans un projet de domotique, vous pouvez utiliser un relais pour automatiser l’éclairage. Par exemple, avec un guide pratique, vous pouvez apprendre à configurer un système où la lumière s’allume automatiquement à la tombée de la nuit ou à distance via une application mobile.

Problèmes courants lors du branchement des relais

Plusieurs problèmes peuvent surgir lors de l’installation d’un relais. Il est utile d’identifier les erreurs fréquentes pour éviter des désagréments :

• Connexions incorrectes : Vérifiez toujours vos connexions avant de tester le relais.
• Alimentation insuffisante : Assurez-vous que l’alimentation est adaptée à la capacité du relais
• Surchauffe : Un relais mal dimensionné peut surchauffer, entraînant des dommages.

Conseils de dépannage

En cas de problème, effectuez un contrôle visuel des connexions, testez le relais pour vérifier son bon fonctionnement, et n’hésitez pas à vous référer aux schémas des relais disponibles.

Conclusion et ressources pour approfondir

Pour approfondir vos connaissances et maîtriser l’art du branchement des relais, consultez des ressources telles que des articles spécialisés, des forums comme Nombreux forums ou encore des tutoriels pratiques adaptés aux débutants.

En fin de compte, la compréhension et la mise en œuvre d’un branchement relais correctement effectué sont clés pour garantir la sécurité et l’efficacité de vos installations électriques.
