Branchement de sortie du disjoncteur EDF

Le branchement correct d’un compteur électrique au disjoncteur est essentiel pour assurer la sécurité et le bon fonctionnement de toute installation électrique. Le disjoncteur joue un rôle clé en tant que protecteur des circuits électriques, garantissant que l’électricité est distribuée de manière efficace et sans danger. Dans ce contexte, comprendre les différentes étapes et les exigences techniques relatives au branchement de sortie du disjoncteur EDF est crucial.

Il existe plusieurs méthodes pour raccorder un disjoncteur à la sortie de l’alimentation EDF, et ces méthodes dépendent de divers facteurs, tels que la distance entre le compteur et le disjoncteur ainsi que la puissance nécessaire. Par conséquent, un bon début est d’analyser les caractéristiques spécifiques de votre installation.

Importance du disjoncteur de branchement

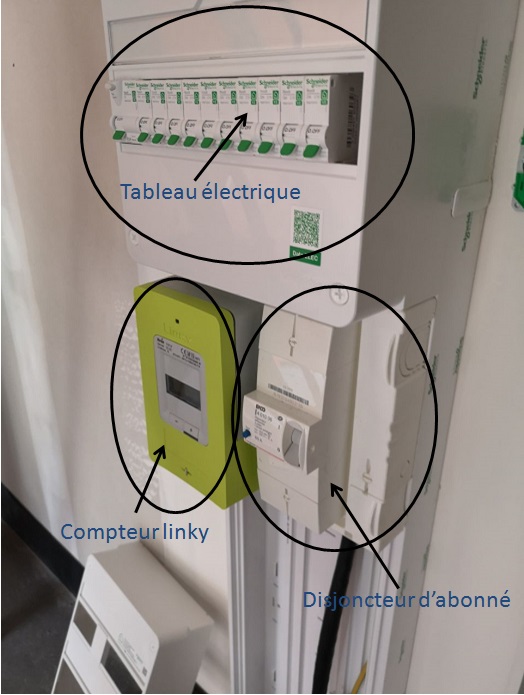

Le disjoncteur de branchement, souvent référé comme disjoncteur d’abonné ou disjoncteur général, est un élément crucial dans toute installation électrique. Sa présence assure une séparation claire entre le compteur électrique et le tableau de répartition.

Le disjoncteur est conçu pour couper l’alimentation électrique en cas de surcharge ou de court-circuit. Typiquement, il a une sensibilité de 500 mA, permettant d’interrompre l’électricité dans le logement lorsque cela est nécessaire. Cette fonctionnalité est cruciale pour garantir la sécurité des occupants de la maison, tout en prévenant les dommages matériels.

Pour avoir une idée plus précise des rôles d’un disjoncteur, consultez cet article sur le disjoncteur de branchement EDF.

Branchement type 1 et type 2

Lorsque l’on parle de raccordement du disjoncteur d’abonné au compteur électrique, il est essentiel de comprendre qu’il existe deux types de branchements. Si le compteur se trouve à moins de 30 mètres du disjoncteur, ERDF installe le disjoncteur dans le logement. Ce type de raccordement est désigné comme branchement type 1.

En revanche, pour un disjoncteur positionné à plus de 30 mètres, ERDF met en place un disjoncteur en limite de propriété. Dans ce cas, c’est au propriétaire d’effectuer le raccordement vers le tableau électrique, ce qui constitue le branchement type 2.

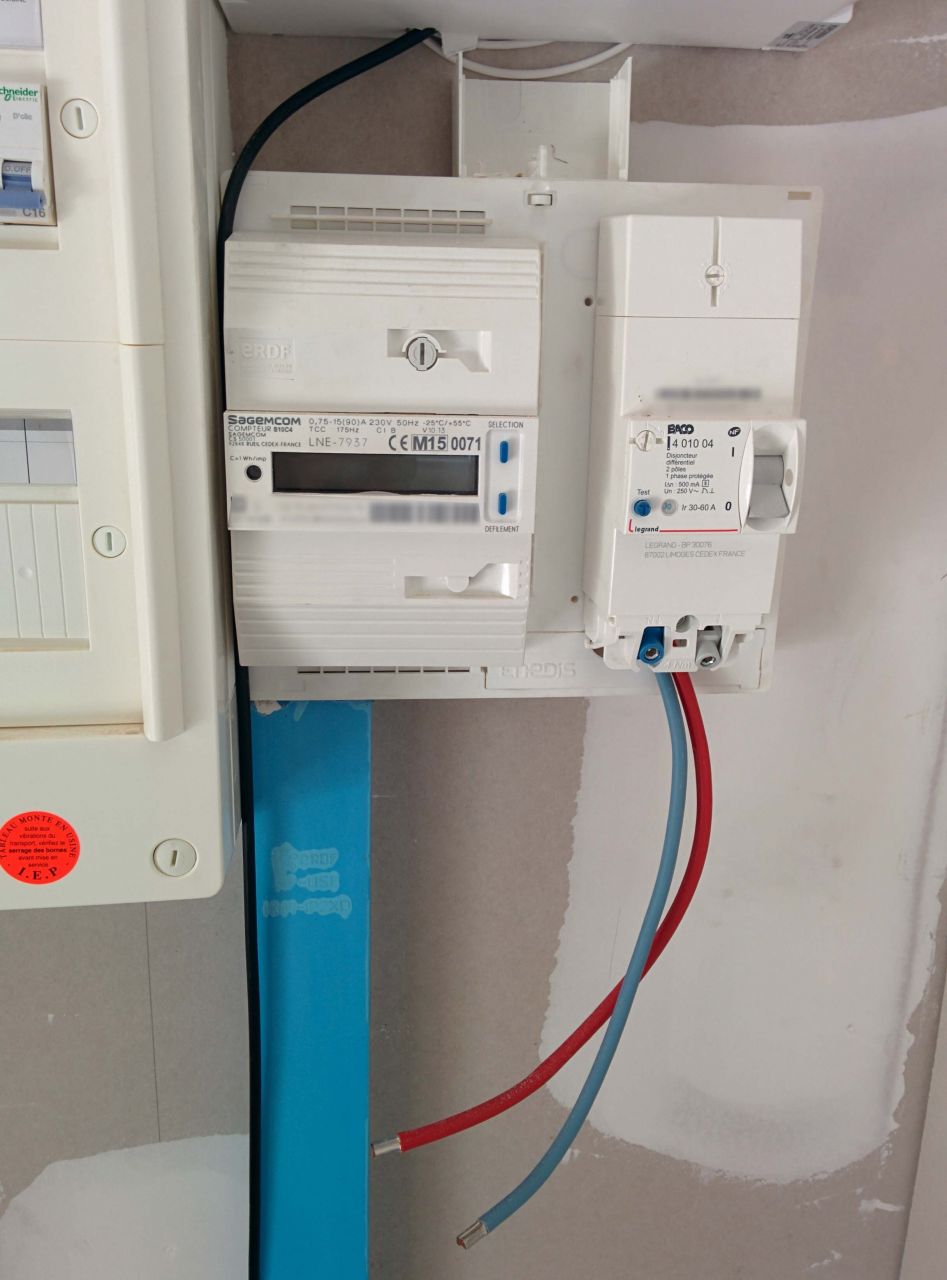

Section de câble entre le disjoncteur et le tableau

Le choix de la section de câble entre le disjoncteur et le tableau électrique est primordial. Cette mesure dépend de plusieurs facteurs, notamment de la puissance du compteur et de la distance entre le disjoncteur et le tableau.

Pour un compteur délivrant 9 kW et situé à moins de 30 mètres, il est recommandé d’utiliser un câble en cuivre de type RO2V avec une section de 16 mm². Les câbles concernés sont la phase et le neutre, tandis que la terre est raccordée à un piquet de terre installé depuis le tableau électrique.

Une information utile à retenir est que les normes sont particulièrement strictes concernant la mise à la terre et les sections de câbles. Cela permet d’assurer non seulement l’efficacité de l’installation, mais également la sécurité des personnes et des biens.

Pour plus d’informations, consultez ce guide sur les sections de câbles.

Raccordement du disjoncteur d’abonné

Il est conseillé de faire appel à un professionnel pour le raccordement de votre disjoncteur d’abonné à votre tableau électrique. Les sections de câbles doivent être choisies avec attention, en fonction de la longueur du raccordement et de la puissance délivrée, tout en respectant les normes NF C 15-100.

Un électricien qualifié saura choisir les bons matériaux et techniques pour vous assurer que l’installation est conforme aux réglementations en vigueur. En fonction de votre configuration, les choix de câbles et de protections peuvent varier, et un expert pourra vous orienter dans ces choix.

Questions fréquentes sur le branchement du disjoncteur

Il existe de nombreuses questions qui se posent souvent lors du branchement d’un disjoncteur d’abonné. Parmi celles-ci, la section de câble à utiliser est une des plus cruciales.

Généralement, la section de câble standard pour un tableau électrique est de 16 mm², mais cela peut varier en fonction de la puissance du compteur (3, 6, 9, 12 ou 18 kVA). Il est crucial de respecter ces normes afin d’assurer un bon fonctionnement et une sécurité optimale.

En cas de doute, il est toujours recommandé de se référer aux normes en vigueur qui guident le choix des matériaux et des méthodes d’installation. Pour plus de détails, visitez ce forum de discussion.

Calcul des sections de câble

Pour déterminer la section de câble idéale à utiliser, il est essentiel de prendre en compte la longueur du câblage, la puissance nécessaire et le type d’installation que vous réaliserez. Il existe plusieurs tables de calcul qui peuvent vous aider dans cette tâche, chacune présentant des recommandations basées sur des données spécifiques.

Pour un tableau électrique, la section de câble doit généralement être calculée pour éviter les pertes d’énergie sur de longues distances. Une section insuffisante peut entraîner une surchauffe du câble et, par conséquent, un risque d’incendie. Vous trouverez des informations détaillées dans les guides de branchement électrique.

Normes de sécurité et pratiques recommandées

Conformément à la norme NF C 15-100, plusieurs pratiques doivent être respectées lors de l’installation et du branchement d’un disjoncteur. Cette norme impose que 20 % des emplacements dans le tableau électrique doivent rester disponibles pour d’éventuelles modifications futures.

De plus, la mise à la terre fait partie intégrante des exigences de sécurité. Tout appareil électrique, tout circuit et chaque tableau doivent être correctement mis à la terre pour évacuer les fuites de courant. Cela contribue à la protection des personnes contre les risques d’électrocution.

Pour des recommandations de sécurité supplémentaires, le site Électricité Facile peut être une source de renseignements utile.

Mise en conformité des installations anciennes

Les installations électriques anciennes peuvent ne pas respecter les normes actuelles de sécurité. Si vous vivez dans une maison avec une installation datant de plusieurs années, il peut être nécessaire de procéder à une mise à jour. Cela peut impliquer le remplacement des disjoncteurs, des câbles ou même du tableau électrique dans son ensemble.

Avant de réaliser des modifications, il est conseillé de faire appel à un électricien qualifié. De cette manière, vous garantirez que toutes les interventions respectent les standards de sécurité en vigueur. La non-conformité peut non seulement exiger une mise à niveau, mais également poser des risques aux occupants de l’immeuble.

Conclusion sur le branchement des disjoncteurs

Le branchement du disjoncteur au compteur EDF est une étape cruciale pour garantir la sécurité et le bon fonctionnement de tout système électrique. En respectant les normes en vigueur et en s’assurant que l’installation est réalisée par des professionnels qualifiés, on peut éviter des problèmes futurs liés à l’électricité. N’oubliez pas de toujours vérifier les réglementations locales et de vous référer à des experts pour une installation adéquate et sécurisée.
