brancher 2 batterie en parallèle

Brancher deux batteries en parallèle : Un guide complet

Brancher des batteries en parallèle est une démarche courante pour ceux qui cherchent à augmenter la capacité de leur installation électrique. Hormis la finesse technique de l’opération, les enjeux derrière ce montage sont cruciaux, notamment pour les systèmes d’énergie renouvelable. Comprendre comment procéder, et surtout pourquoi, est essentiel pour maximiser l’efficacité de votre système électrique. Dans ce guide détaillé, nous explorerons les différentes étapes et considérations à prendre en compte pour brancher efficacement deux batteries en parallèle.

Le branchement en parallèle permet de doubler la capacité d’une batterie, tout en maintenant la tension. Par exemple, si vous connectez deux batteries de 12V 100Ah, vous obtiendrez une seule batterie de 12V 200Ah. C’est une solution idéale pour ceux qui ont besoin d’un courant constant tout en optimisant l’espace de stockage.

Pour ceux qui envisagent des systèmes d’énergie solaire, ce type de connexion est souvent nécessaire, en particulier lorsqu’il s’agit de parcs de batteries de 24V ou 48V. Rentrons dans le vif du sujet et découvrons ensemble comment réussir cette opération.

Les principes fondamentaux du montage en parallèle

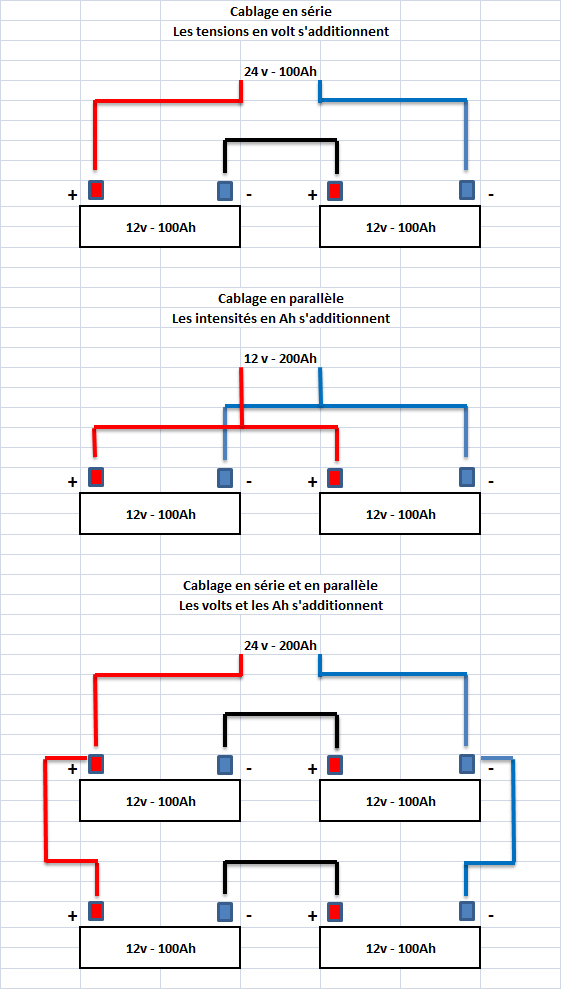

Pour commencer, il est crucial de bien comprendre les principes fondamentaux qui sous-tendent le montage en parallèle. Connecter des batteries en parallèle consiste à relier les bornes positives ensemble, puis les bornes négatives ensemble. Ce simple procédé présente de nombreux avantages, notamment l’augmentation de la capacité totale du système. Prenons un exemple : si nous avons deux batteries de 12V 100Ah, une fois branchées en parallèle, la tension reste à 12V mais la capacité est augmentée à 200Ah.

Ce qui est important lorsque vous effectuez cette opération, c’est d’utiliser des câbles de la même section pour éviter les déséquilibres de résistance. Chaque câble doit être capable de supporter l’intensité électrique admise. Il est également recommandé de ne pas tirer des câbles trop longs, pour éviter des pertes de puissance. L’égalité de longueur entre les câbles reliant les batteries garantit un équilibre parfait dans l’alimentation et l’utilisation des ressources stockées.

Calcul des provisions de puissance

Avant de procéder au montage, il est judicieux de calculer la puissance totale que vous souhaitez gérer. La capacité de stockage final doit correspondre à vos besoins en énergie, qu’il s’agisse de faire fonctionner des appareils électriques dans un camping, un bateau ou pour une installation photovoltaïque.

L’utilisation d’un guide de montage des batteries recommandé peut être très utile dans ces situations, offrant des astuces et méthodes éprouvées pour éviter les erreurs courantes qui pourraient diminuer la performance des batteries.

Les étapes à suivre pour un montage réussi

Il existe plusieurs étapes clés pour effectuer un montage en parallèle de manière sécurisée et efficace. Suivez ces recommandations pour éviter les pannes ou les surcharges:

1. Préparez votre matériel : Assurez-vous de disposer des batteries désirées, des câbles adaptés, ainsi que des outils nécessaires pour le serrage correct des connexions.
2. Vérifiez l’état des batteries : Avant de les connecter, vérifiez que toutes les batteries ont une tension similaire. Le branchement de batteries avec des niveaux de charge différents peut causer une surcharge.
3. Connectez les bornes positives : À l’aide de câbles de même section, connectez les bornes positives des batteries entre elles. Veillez à réaliser un serrage correct, sans forcer, pour éviter d’endommager les bornes.
4. Connectez les bornes négatives : Reliez ensuite les bornes négatives de la même manière. Cela assure un bon fonctionnement et minimise les risques de court-circuit.
5. Testez votre montage : Une fois vos batteries connectées, vérifiez avec un voltmètre que la tension est bien celle souhaitée et que chaque batterie participe à l’alimentation.

Pour plus de conseils, visitez ce guide complet sur le montage de batteries.

Les erreurs à éviter lors du branchement

Le branchement de batteries en parallèle n’est pas exempt d’erreurs, surtout pour les novices. Voici quelques-unes des erreurs les plus courantes à éviter :

• Inégalité de tension : Ne pas vérifier la tension des batteries avant le branchement peut entraîner un déséquilibre.
• Câblage incorrect : Utiliser des câbles de sections différentes peut provoquer de la chaleur excessive, voire des incendies.
• Perte de capacité : Si les câbles sont trop longs, vous perdrez en puissance, car la résistance augmentera. Gardez toujours la longueur de câble au minimum.
• Ne pas serrer correctement : Un serrage trop faible peut provoquer une mauvaise connexion, tandis qu’un serrage trop fort peut endommager les bornes.

Les conséquences d’un mauvais branchement

Le résultat d’une mauvaise connexion peut aller d’une simple défaillance des appareils jusqu’à des risques plus graves comme des incendies ou des explosions. C’est pourquoi il est impératif de suivre les normes de sécurité lors du raccordement des batteries.

Utilisation des batteries en parallèle avec des systèmes solaires

Le branchement de batteries en parallèle est particulièrement populaire dans le cadre des systèmes solaires. En effet, pour maximiser la capacité énergétique d’un parc de panneaux solaires, il est essentiel d’ajuster les batteries pour qu’elles puissent stocker une quantité d’énergie suffisante. Cela est d’autant plus vrai lorsque l’on opte pour des configurations en 24V ou 48V.

Pour ceux qui s’intéressent à l’integration de solutions solaires dans leur installation électrique, il est crucial de suivre des directives précises. Le couple batterie-panneaux est déterminant : les batteries en parallèle permettent de gérer les variations de production d’énergie, assurant ainsi un apport constant.

Optimisation de la puissance dans les systèmes solaires

Dans les installations solaires, il convient de balancer la production et le stockage. Cela implique de régler le système de charge pour optimiser la conversion d’énergie des panneaux en énergie stockée dans les batteries. Il existe des modules spécifiques comme le EcoFlow River qui sont réputés pour ces applications.

Il est également important de vérifier que les règlements en vigueur concernant les installations solaires soient respectés afin de maintenir un système conforme et fonctionnel. Pour une meilleure compréhension de votre installation, l’accès à des ressources experts en batteries est fortement recommandé. Par exemple, une installation facile des batteries dans un camping-car peut offrir une alternative pratique pour tester les systèmes solaires en parallèle.

Sessions de maintenance et vérifications régulières

Assurer le bon fonctionnement de votre installation passe aussi par des sessions régulières de maintenance. Il est conseillé de vérifier la tension des batteries, le bon état des câbles ainsi que les connexions au moins une fois par trimestre. Cela permet d’éviter des pannes inattendues et d’assurer la longévité de votre système.

Pour vous assurer que vous soutenez la santé de votre système, l’ajout d’un smart meter peut également être utile. Ce petit dispositif vous permettra de suivre en temps réel la consommation et la production d’énergie dans votre installation.

Les avantages d’une installation bien conçue

Réaliser un montage en parallèle de batteries offre de nombreux bénéfices qui valent la peine d’être mentionnés. D’effectuer correctement cette connexion augmente la capacité de stockage tout en maintenant la tension, permettant ainsi à chaque batterie de fonctionner à son maximum sans à-coups.

En outre, l’intégration de systèmes solaires s’en retrouve optimisée. Vous pourrez ainsi tirer profit de votre production d’énergie tout en stockant grâce à la redondance qu’offre ce type d’installation.

Les statistiques montrent que les personnes ayant installé des batteries en parallèle dans leurs systèmes solaires ont vu leur efficacité énergétique augmenter d’environ 30-40%. Pour un exemple concret, le cas de Anker avec son kit de batteries démontre l’impact significatif que de bonnes pratiques peuvent avoir.

Ce montage représente également un avantage cost-efficacité, car en investissant une seule fois dans cette installation, la longévité des batteries est augmentée.
