Brancher deux batteries sur un panneau solaire

La connexion de deux batteries à un panneau solaire est une démarche primordiale pour optimiser la production et le stockage d’énergie. Que vous envisagiez d’installer des panneaux solaires pour alimenter votre habitation ou un camping-car, comprendre comment brancher vos batteries de manière adéquate est essentiel. Les batteries jouent un rôle clé dans la régulation de l’énergie produite, permettant une autonomie énergétique lors des jours nuageux ou pendant la nuit. Nous allons aborder les principes de base pour raccorder vos batteries au panneau solaire, les outils nécessaires, ainsi que des conseils pratiques pour éviter les erreurs courantes.

Comprendre les bases de la connexion de batteries au panneau solaire

L’installation de batteries solaires est devenue incontournable avec l’augmentation de l’intérêt pour les systèmes d’énergie renouvelable. Avant d’entrer dans le vif du sujet, il est crucial de comprendre le fonctionnement général d’une installation. L’énergie produite par les panneaux photovoltaïques doit être stockée pour une utilisation ultérieure, surtout lorsqu’il n’y a pas de soleil. Connaitre les spécificités du raccordement permet d’optimiser la performance du système et d’assurer une alimentation constante de vos appareils électrique.

Un aperçu de l’installation solaire

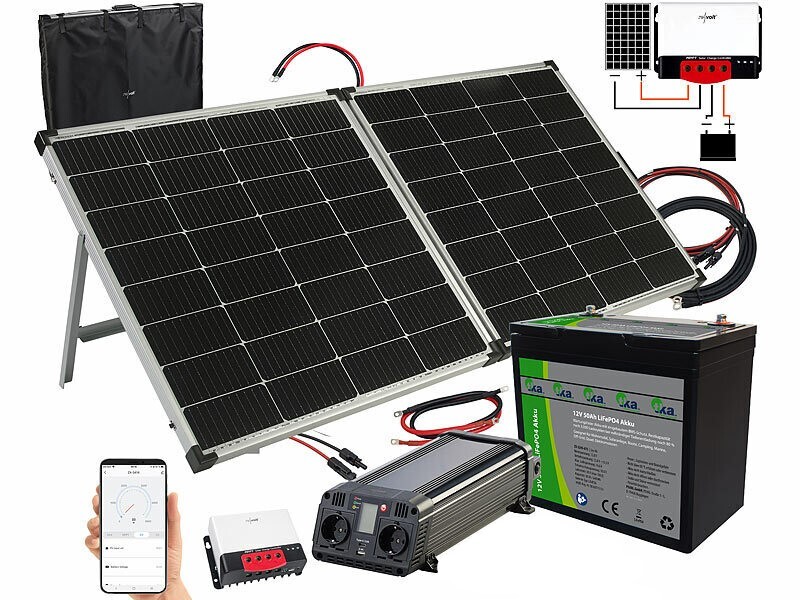

Un système solaire typique se compose de panneaux photovoltaïques, d’un régulateur de charge, et de batteries de stockage. Les panneaux capturent l’énergie solaire et la convertissent en électricité, que le régulateur dirige vers les batteries pour le stockage. En l’absence de lumière naturelle, cette électricité peut être utilisée pour alimenter directement des appareils. Votre choix de batteries et leur mode de raccordement influencent grandement l’efficacité et la performance de votre installation.

Importance des batteries dans votre système solaire

Les batteries représentent un composant essentiel dans un système d’énergie solaire. Elles permettent non seulement de stocker l’énergie excédentaire produite durant la journée, mais offrent également une réserve d’énergie pendant les périodes de faible ensoleillement. Choisir des batteries ayant une capacité adaptée à vos besoins est crucial. Pour optimiser votre autonomie, il est recommandé de se tourner vers des batteries du même modèle et de la même capacité. Ce choix augmente la durabilité et l’efficacité globale de votre installation.

Matériel nécessaire pour connecter deux batteries à un panneau solaire

Avant de commencer votre installation, il est primordial de réunir les outils adéquats. Pour réaliser cette opération, vous aurez besoin de:

• 2 batteries ou plus: Assurez-vous qu’elles soient identiques, de même marque et modèle.
• Un tournevis plat: Pour les fixations.
• Une pince (pour sertir): Cela permet de réaliser des connections sécurisées.
• Une clé de 8: Pour le serrage.
• Une pince à dénuder: Utile pour préparer les fils des batteries.
• Un multimètre: Indispensable pour vérifier les tensions.

Mise en garde lors du raccordement

Avant toute opération, il est impératif de s’assurer que vos batteries sont dans un état impeccable. Cela signifie qu’elles doivent être identiques, achetées simultanément, et non déchargées. Il faut toujours vérifier la tension des batteries et s’assurer qu’elle est similaire à 0,1V près. En cas de déviation, n’hésitez pas à recharger chaque batterie indépendamment avant de procéder au raccordement en série ou en parallèle.

Branchement en série de vos batteries

Le montage en série consiste à relier le pôle (+) d’une batterie au pôle (-) d’une autre. En faisant cela, vous doubles la tension : par exemple, si vous avez deux batteries de 12V, vous obtiendrez 24V. C’est une méthode courante si vous cherchez à disposer d’une tension supérieure pour vos appareils électriques.

Un point important est que l’intensité (ou ampérage) reste inchangée. Ainsi, avec deux batteries de 12V 100Ah reliées en série, vous aurez une batterie de 24V 100Ah. Cela permet d’alimenter des systèmes nécessitant une tension plus élevée tout en gardant en tête qu’aucun déséquilibre ne doit exister entre les batteries.

Avantages et inconvénients du montage en série

Les avantages d’une connexion en série incluent l’augmentation de la tension et la possibilité de s’adapter à des exigences spécifiques d’appareils nécessitant plus de puissance. Toutefois, un inconvénient majeur est que si l’une des batteries tombe en panne, cela affectera l’ensemble du circuit. De plus, il est essentiel de garder un équilibre de tension entre les batteries pour éviter des dommages.

Branchement en parallèle de vos batteries

Le montage en parallèle consiste à relier tous les pôles plus (+) ensemble et les pôles moins (-) entre eux. Ce schéma permet d’augmenter la capacité de charge sans modifier la tension. Si vous reliez deux batteries de 12V en parallèle, la tension sera toujours de 12V, mais la capacité (exprimée en Ah) doublera.

Cela signifie que si vous avez deux batteries de 100Ah en parallèle, vous obtiendrez 12V 200Ah. Ce système est idéal pour les utilisateurs cherchant à augmenter la capacité pour prolonger l’autonomie d’un parc batterie.

Avantages et inconvénients du montage en parallèle

Les montages en parallèle présentent l’avantage de garantir un fonctionnement continu même si l’une des batteries échoue. Cependant, il est crucial de s’assurer que toutes les batteries soient identiques pour éviter des problèmes de surcharge. En effet, des batteries de capacités différentes peuvent engendrer des durées de charge inégales, compromettant l’efficacité du système global.

Branchement des batteries au régulateur de charge

Le régulateur de charge est un composant clé garantissant la protection des batteries contre les surcharges et les décharges profondes. Pour le raccordement, suivez ces étapes :

1. Connectez le régulateur aux batteries, en respectant les polarités.
2. Ensuite, liez le panneau solaire au régulateur, en veillant à utiliser des câbles adaptés à l’intensité de courant.
3. Il est important de vérifier le bon fonctionnement du système à l’aide d’un multimètre afin d’identifier tout problème éventuel de connexion.

Conseils pour un raccordement efficace

Pour maximiser l’efficacité de votre installation, choisissez des câbles de bonne qualité, capable de supporter l’intensité de vos batteries. Un entretien régulier, qui inclut la vérification des niveaux de charge et l’état général des connexions, est également essentiel pour assurer la pérennité de votre système solaire. N’oubliez pas d’utiliser un régulateur de charge approprié pour éviter les problèmes électriques.

Évaluation de votre système et optimisation

Pour garantir la longévité de votre système solaire, vous devez régulièrement évaluer son efficacité. Cela inclut les contrôles des batteries, s’assurer qu’elles fonctionnent à pleine capacité et que le circuit global reste sécurisé. Utilisez des dispositifs intelligents pour surveiller en temps réel l’état de vos batteries, les rendant accessibles facilement. Ces outils permettent d’optimiser l’utilisation de l’énergie solaire, maximisant votre autonomie.

Le choix du matériel pour une installation réussie

Lors de votre choix de batteries, tournez-vous vers des marques reconnues pour leur qualité. Des produits comme ceux disponibles sur Batterie Solaire ou Groupe Solaire de France fournissent des conseils et produits adaptés à vos besoins. Choisissez la technologie appropriée : Lithium, Gel ou AGM, chaque type de batterie possède ses avantages et inconvénients.

Les erreurs à éviter lors de l’installation

Des erreurs courantes peuvent survenir pendant l’installation, telle que le mélange de batteries de types différents ou de capacités inégales. Cela peut entraîner des ruptures de circuit et un mauvais fonctionnement. Évitez la surcharge de batteries, qui peut se produire si les connexions ne sont pas faites correctement. Utiliser un disjoncteur et suivre les recommandations des fabricants est essentiel pour garantir un fonctionnement sécurisé.

Ressources utiles pour aller plus loin

Pour approfondir vos connaissances sur les systèmes solaires et leur installation, visitez des sites comme Forum Photovoltaïque ou lisez des guides pratiques en ligne. Des articles détaillés vous aideront à naviguer les différentes configurations de batteries et à choisir la solution la plus adaptée à vos besoins. Pour découvrir d’autres astuces, vous pouvez également consulter le forum spécialisé sur les installations photovoltaïques.

Conclusion de votre projet solaire

En suivant les bonnes pratiques pour raccorder vos batteries à un panneau solaire, vous créez un système non seulement performant mais également durable. Cela vous permet d’atteindre une meilleure autonomie énergétique, tout en garantissant une utilisation optimale de l’énergie solaire. De cette manière, vous participez à la transition énergétique tout en réduisant vos factures d’électricité.
