comment brancher un wattmètre

Avec la montée des préoccupations environnementales et la nécessité de mieux gérer la consommation énergétique, les wattmètres se présentent comme des outils incontournables pour tous ceux qui souhaitent contrôler leur empreinte énergétique. Cet article plonge dans les subtilités du branchement d’un wattmètre, un appareil souvent sous-estimé, mais essentiel pour quiconque désire mesurer avec précision la consommation électrique. Le wattmètre, qu’il soit de marque Fluke, Innenga, GROVE, Konnwei, Dr.meter ou AEMC Instruments, permet d’obtenir des données concrètes sur la consommation d’appareils électroménagers et industriels. En ayant conscience de ces aspects, il est possible non seulement de réaliser des économies, mais également de participer à la transition énergétique.

Comprendre le fonctionnement d’un wattmètre avant de le brancher

Le wattmètre est un instrument de mesure qui permet de quantifier la puissance consommée par un appareil électrique à un moment donné. Son fonctionnement repose sur la mesure simultanée de l’intensité du courant et de la tension appliquée. Pour bien comprendre son utilisation, il est indispensable d’appréhender quelques concepts techniques. La puissance en watts (W) est le produit de la tension (V) multipliée par l’intensité (A). En résumé, le wattmètre est en quelque sorte un « compteur » qui permet de visualiser cette relation.

Les différents types de wattmètres

Il existe plusieurs modèles de wattmètres sur le marché, chacun ayant ses spécificités et ses avantages. Voici un aperçu des plus courants :

• Wattmètre numérique : Représente la technologie moderne, offrant des lectures faciles à lire et des fonctionnalités avancées.
• Wattmètre analogique : Modèle traditionnel, plus simple, mais souvent moins précis que ses homologues numériques.
• Wattmètre portable : Conçu pour les utilisateurs mobiles, idéal pour les installations temporaires ou sur plusieurs sites.
• Wattmètre fixe : Installé de manière permanente sur des circuits spécifiques pour un contrôle continu.

Chacun de ces types présente des avantages uniques. Par exemple, un wattmètre numérique, tel que le modèle TACKLIFE, permet d’afficher la consommation en temps réel, tandis qu’un modèle Extech pourrait offrir une connectivité sans fil pour un suivi à distance.

Les applications pratiques du wattmètre

Le wattmètre n’est pas uniquement un instrument de mesure; il est également un outil éducatif. En mesurant la consommation d’appareils courants, il permet de mieux appréhender l’impact des comportements quotidiens. Par exemple :

– Mesurer la consommation d’une ampoule LED par rapport à une ampoule incandescente.
– Évaluer l’impact d’un téléviseur en veille sur une période prolongée.
– Comparer l’efficacité énergétique de différents appareils électroménagers.

Les utilisateurs peuvent ainsi voir immédiatement l’effet de leurs choix, ce qui peut inciter à des modifications de comportements. Les données collectées peuvent aussi être intégrées dans des rapports d’efficacité énergétique, renforçant l’importance de l’optimisation de la consommation.

Préparation avant le branchement d’un wattmètre

Pour une utilisation optimale du wattmètre, il est essentiel de se préparer convenablement. La sécurité est primordiale lors de toute manipulation d’équipement électrique. Avant de procéder au branchement, plusieurs étapes doivent être respectées.

Matériel nécessaire

Avant d’installer un wattmètre, il est nécessaire de disposer du bon équipement pour garantir une installation efficace. Voici la liste des outils et matériels essentiels :

• Un wattmètre (de préférence d’une marque fiable comme Mastech ou Voltcraft).
• Des câbles appropriés pour la puissance que l’on souhaite mesurer.
• Des gants isolants pour éviter tout risque électrique.
• Un tournevis si le wattmètre nécessite une installation en fixe.

Il est recommandé de lire attentivement le manuel d’utilisation du wattmètre pour bien comprendre ses spécificités.

Les étapes de la préparation

Après avoir rassemblé tout le nécessaire, il faut suivre une série d’étapes avant d’effectuer le branchement. Voici les étapes cruciales :

1. Identifiez le circuit électrique où le wattmètre doit être installé.
2. Coupez l’alimentation de ce circuit pour assurer votre sécurité et éviter les accidents.
3. Vérifiez si le wattmètre est adapté à la tension et à la puissance du circuit.
4. Retirez le couvercle de protection, si nécessaire, pour accéder aux bornes de connexion.

En suivant ces étapes méthodiquement, il devient plus facile d’éviter les erreurs courantes qui pourraient survenir lors du branchement.

Les étapes pour brancher un wattmètre dans un circuit électrique

Une fois toutes les préparations effectuées, le moment vient d’installer le wattmètre proprement dit. Les différentes marques peuvent avoir des schémas légèrement différents, mais le principe reste le même. La plupart des modèles, tels que ceux de TACKLIFE ou Dr.meter, offrent des instructions explicites.

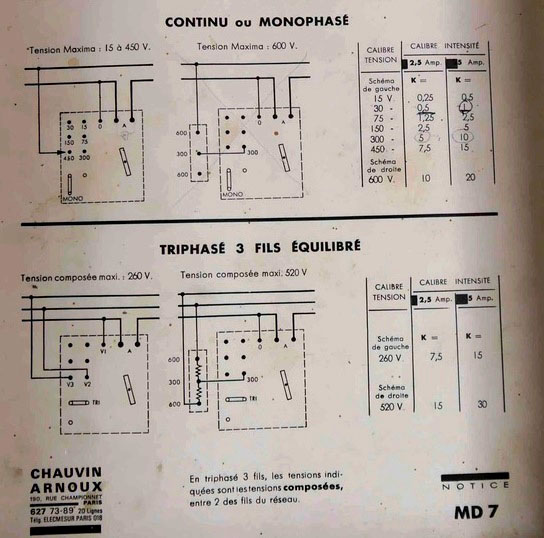

Le schéma de connexion

L’une des étapes cruciales est de suivre un schéma de câblage adapté. Le schéma de câblage du wattmètre permet d’assurer un branchement correct. Généralement, voici un aperçu de la connexion :

Il est impératif que les connexions soient solides, car une connexion lâche pourrait entraîner des lectures inexactes ou même des risques électriques.

Les vérifications post-installation

Après avoir branché le wattmètre, plusieurs contrôles doivent être effectués avant de mettre le circuit sous tension à nouveau :

• Vérifiez toutes les connexions pour assurer qu’elles sont fermes.
• Confirmez que le wattmètre est réglé sur le bon mode (tension, puissance, etc.).
• Rétablissez l’alimentation progressivement et observez les indications du wattmètre.

Ces vérifications garantissent non seulement la précision des mesures, mais elles assurent également la sécurité de l’utilisateur.

Utilisation et analyse des données du wattmètre

Une fois le wattmètre installé et en fonctionnement, il est temps de découvrir ses possibilités. La capacité à analyser les données fournies est essentielle pour une gestion efficace de la consommation électrique.

Interpretation des lectures de puissance

Les wattmètres fournissent plusieurs types de données, dont la tension, l’intensité et la puissance. Ces informations peuvent être interprétées pour avoir une meilleure idée de l’efficacité énergétique des appareils. Voici un tableau utile pour comprendre certaines indications :

Ces valeurs peuvent être mises en relation avec la durée d’utilisation pour estimer la consommation mensuelle, ce qui peut contribuer à réaliser des économies d’énergie substantielles.

Utilisation des données dans un cadre pratique

Cela dit, il est crucial d’exploiter les données obtenues de manière pragmatique. Par exemple, lors de l’utilisation d’un appareil à haute consommation comme un chauffage électrique, une lecture instantanée peut permettre de prendre des décisions éclairées. Voici quelques questions à se poser :

• Quel appareil consomme le plus ?
• Puis-je réduire le temps d’utilisation d’un appareil spécifique ?
• Les appareils en veille consomment-ils de l’énergie ? Si oui, laquelle ?

Les réponses à ces questions permettront d’adopter un comportement plus responsable face à la consommation d’énergie.

Problèmes courants et solutions lors de l’utilisation d’un wattmètre

Malgré sa simplicité apparente, l’utilisation d’un wattmètre peut parfois présenter des défis. Il est impératif de reconnaître et de résoudre ces problèmes pour garantir des mesures précises et sûres.

Problèmes fréquents

Voici quelques problèmes courants rencontrés par les utilisateurs de wattmètres :

• Lecture incorrecte : Cela peut être dû à une connexion lâche ou à la configuration incorrecte du wattmètre.
• Dysfonctionnement : Certains modèles peuvent rencontrer des bugs ou des problèmes logiciels.
• Incompatibilité : Si le wattmètre n’est pas conçu pour gérer la puissance de l’appareil, des erreurs de lecture peuvent se produire.

Dans chacun de ces cas, il peut s’avérer utile de consulter le manuel ou les forums en ligne pour des conseils.

Solutions pratiques

Pour éviter le stress lié à des mesures inexactes, voici quelques conseils pratiques :

1. Avant l’utilisation, toujours vérifier les spécifications techniques du wattmètre pour s’assurer qu’il est adapté au circuit.
2. Si une lecture semble incorrecte, déconnecter puis reconnecter le wattmètre.
3. Consulter les avis et tutoriels en ligne pour résoudre des problèmes spécifiques.

En adoptant une approche proactive, il est possible de tirer le meilleur parti des capacités d’un wattmètre tout en évitant les pièges potentiels.
