Cablage panneaux photovoltaïque : schéma détaillé pour une installation réussie

Le domaine des énergies renouvelables, et plus particulièrement de l’énergie photovoltaïque, connaît un essor remarquable. Dans cet environnement en constante évolution, l’installation de panneaux solaires exige une compréhension fine du cablage et des schémas qui y sont associés. Mais qu’entend-on exactement par cablage de panneaux photovoltaïques ? Ce terme englobe l’ensemble des connexions nécessaires pour transformer l’énergie solaire en électricité exploitable. Avec des coûts d’électricité en hausse et une prise de conscience croissante des enjeux environnementaux, de nombreux propriétaires envisagent d’installer des systèmes photovoltaïques chez eux. Cependant, une mauvaise compréhension des schémas de câblage peut entraîner des erreurs coûteuses et des installations inefficaces. Cet article se propose de plonger dans l’univers fascinant du câblage des panneaux photovoltaïques, en détaillant les différents composants, les schémas typiques, ainsi que des conseils pratiques pour une installation optimale.

Comprendre les composants d’une installation photovoltaïque

Pour établir un schéma de câblage efficace, il est essentiel de bien comprendre chacun des composants d’un système photovoltaïque. Un système typique se compose de panneaux solaires, d’un onduleur, d’un système de stockage d’énergie et de dispositifs de sécurité. Chacun de ces éléments joue un rôle crucial dans la production et l’utilisation de l’énergie.

Panneaux solaires

Les panneaux photovoltaïques convertissent la lumière du soleil en électricité. Ils sont composés de cellules solaires qui produisent du courant continu (CC). Ce courant doit être transformé en courant alternatif (CA) pour être utilisé dans les foyers. Choisir des panneaux adaptés à ses besoins énergétiques est essentiel pour garantir une production optimale d’électricité. On peut consulter des sources fiables pour comparer différents modèles et marques.

Onduleurs

L’onduleur est un outil fondamental dans un système photovoltaïque. Il transforme le courant continu produit par les panneaux en courant alternatif. La qualité de l’onduleur influence directement le rendement de l’installation. Il existe plusieurs types d’onduleurs : centrale, micro-onduleurs et optimiseurs de puissance. Le choix dépendra des spécificités du site d’installation.

Systèmes de stockage

Le stockage de l’énergie est de plus en plus prisé, surtout pour les systèmes autonomes. Les batteries permettent de conserver l’électricité produite pour une utilisation ultérieure. Il est important de bien dimensionner le système de stockage en fonction de sa consommation et de la capacité de production des panneaux.

Dispositifs de sécurité

Les dispositifs de sécurité sont cruciaux dans tout système électrique, y compris les installations photovoltaïques. Ils incluent les disjoncteurs, les parafoudres et les dispositifs de protection contre les surcharges. Un bon câblage devra également intégrer ces éléments pour garantir la sécurité des installations.

Les schémas de câblage

Les schémas de câblage aident à comprendre comment tous les composants d’un système photovoltaïque sont interconnectés. Un schéma bien conçu est indispensable pour éviter les erreurs lors de l’installation. Par conséquent, il est utile de se familiariser avec deux types de schémas importants : le schéma unifilaire et le schéma de câblage détaillé.

Schéma unifilaire

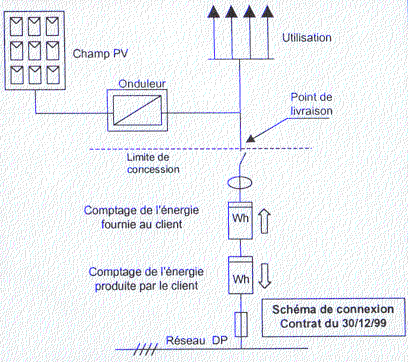

Le schéma unifilaire est un diagramme simplifié qui représente les connexions entre les différents éléments d’un système photovoltaïque. Son but est de fournir une vue d’ensemble des interconnexions. Son utilisation facilite notamment les diagnostics et les réparations futures.

Schéma de câblage détaillé

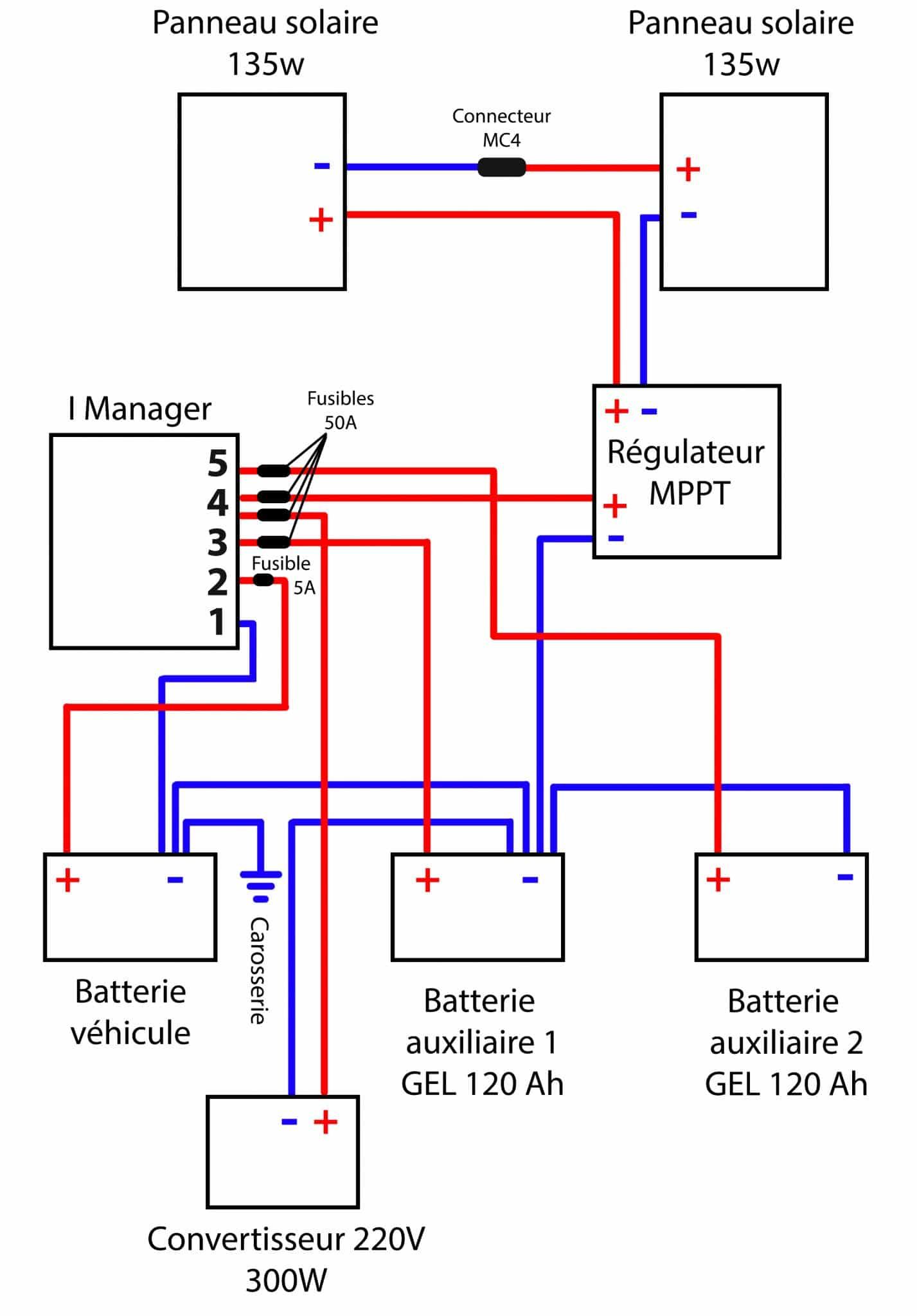

Ce type de schéma fournit des informations plus précises, incluant les spécifications techniques des composants et des connexions. On y trouve des détails sur la section des câbles, les longueurs ou encore les types de connecteurs à utiliser. Pour garantir la sécurité et l’efficacité de l’installation, il est essentiel de respecter scrupuleusement ces détails.Schémas de câblage détaillés constituent un excellent point de départ pour quiconque souhaite installer un système photovoltaïque.

Les erreurs fréquentes dans le câblage des panneaux photovoltaïques

Lors de l’installation d’un système photovoltaïque, certaines erreurs de câblage peuvent gravement affecter le rendement ou même provoquer des pannes. Un point à considérer est la mauvaise dimension des câbles. Les câbles doivent être suffisamment larges pour éviter les pertes de courant excessives. De plus, il est essentiel de vérifier toutes les connexions, car une connexion lâche peut conduire à une perte de production d’énergie.

Dimensionnement des câbles

Le dimensionnement des câbles doit être proportionnel à la puissance du système. Des câbles trop fins peuvent entraîner une surchauffe et donc diminuer la durée de vie de l’ensemble du système. L’utilisation de câbles de qualité, capables de supporter l’intensité du courant, est essentielle pour garantir un fonctionnement optimal.

Vérification des connexions

Des connexions mal faites ou lâches peuvent provoquer des pertes de tension ou créer des arcs électriques. Avant de finaliser l’installation, il est crucial de revisiter toutes les connexions et de s’assurer qu’elles sont bien serrées. Un audit régulier de l’installation permet aussi de détecter ces problèmes à long terme.

Les normes et réglementations à respecter

Chaque installation photovoltaïque doit se conformer à certaines normes et réglementations locales. Ces règles visent à garantir la sécurité des utilisateurs ainsi que le bon fonctionnement des installations. Par exemple, en France, il est indispensable d’obtenir un avis conforme par l’organisme CONSUEL avant de brancher un système photovoltaïque au réseau électrique. Ce processus inclut la soumission de schémas de câblage détaillés et de déclarations sur la conformité aux normes en vigueur.

La certification CONSUEL

La certification CONSUEL est déterminante pour garantir la sécurité des installations électriques, y compris celles des systèmes photovoltaïques. Un certificat valide atteste que l’installation est conforme aux normes de sécurité en vigueur. Cette procédure permet à la fois d’assurer la protection des biens et l’intégrité des personnes. Pour en savoir plus sur le processus, consultez les protocoles établis sur le guide CONSUEL.

Les exigences locales

Il est également important de prendre connaissance des exigences locales concernant les installations photovoltaïques. Cela peut inclure des restrictions sur l’esthétique des installations visibles, des normes de performance minimales, ou encore des obligations de raccordement au réseau public. Chaque commune peut avoir des réglementations spécifiques qu’il convient de respecter.

Conclusion: Optimiser le câblage pour une meilleure performance

Pour maximiser l’efficacité d’une installation de panneaux photovoltaïques, il est impératif de bien tirer parti des schémas de câblage et de comprendre chaque composant du système. En étant attentif aux détails comme le dimensionnement des câbles et les connexions, tout en respectant les normes et réglementations en vigueur, il est possible de garantir une installation qui produira de l’électricité de manière optimale. En fin de compte, s’informer et se former sur les possibilités d’énergies renouvelables est essentiel pour naviguer avec succès dans le monde des systèmes photovoltaïques.
