section câble panneau solaire camping car

L’électrification de votre camping-car par des panneaux solaires est un choix judicieux pour garantir votre autonomie. L’un des éléments importants à prendre en compte lors de l’installation de ces équipements est la section de câble appropriée, qui va influencer directement la performance de votre système. Une section mal choisie peut entraîner une perte d’énergie, voire des risques de sécurité comme des échauffements et des incendies. Pour y remédier, il est essentiel de connaître les différents critères de choix et de calcul de la section de câble adéquate en fonction de la longueur des installations et des intensités électriques requises.

Calcul de la section de câble

La définition d’une section de câble ne se résume pas à quelques calculs basiques ; il s’agit d’une science à part entière qui nécessite une attention particulière. La section de câble doit être déterminée suivant l’intensité qui va y circuler ainsi que la longueur totale du câble. En effet, une section trop faible risque non seulement de créer des pertes d’énergie mais aussi d’aboutir à des risques d’échauffement et d’incendie. L’utilisation de tableaux de calcul, comme ceux trouvés sur des sites spécialisés en photovoltaïque, peut vous permettre de déterminer efficacement la section alors convenable.

Calcul de section en fonction de l’intensité

Il est courant d’utiliser la formule suivante : S = (ρ x 2L x I) / U’, où S représente la section en mm², ρ est la résistivité du matériau, L la longueur du circuit, I l’intensité en Ampères et U’ la tension. Cette formule peut paraître complexe, mais les abaques disponibles sur des sites comme Campings-Cars.fr facilitent ce calcul en vous indiquant directement la section nécessaire en fonction des divers appareils que vous comptez alimenter.

En prenant l’exemple d’un appareil consommant 80A avec une longueur de câble aller-retour de 4 mètres, vous atteindrez une section de 25mm², car 16mm² ne supporte que 68,6A. Ce genre de calcul est d’une importance capitale pour votre sécurité.

Section de câble pour circuit 12V

Lorsqu’il s’agit de systèmes alimentés par 12V, souvent la norme pour les véhicules aménagés, le choix de la section de câble doit suivre des critères spécifiques. Les abaques pour ces installations doivent prendre en compte la distance entre l’appareil et la batterie, le type d’appareil alimenté et l’intensité maximale que ce dernier consomme.

Par exemple, une puissance de 200W nécessite une section de câble de 6mm² si la longueur totale est de 6 mètres. Il est impératif de toujours arrondir au chiffre supérieur pour minimiser les risques d’incendie et garantir une installation pérenne.

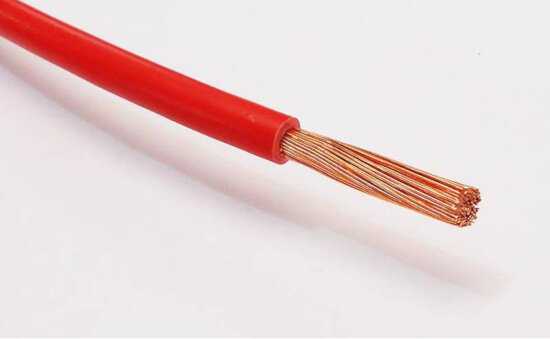

Câble souple camping-car et fourgon

Pour une installation électrique efficace dans un camping-car, l’utilisation de câbles souples est essentielle. Contrairement aux câbles rigides utilisés dans les bâtiments, les câbles souples résistent mieux aux vibrations et aux mouvements d’un véhicule en circulation. Utiliser des câbles rigides augmente considérablement les risques de rupture, ce qui pourrait compromettre la sécurité de votre installation. Les normes VASP sur l’électricité, bien que peu vérifiées, insistent sur cette installation de câbles souples.

On peut facilement trouver ces câbles dans des magasins spécialisés pour les véhicules aménagés et même sur des sites en ligne. Cependant, il est recommandé d’éviter les revendeurs d’équipements de camping-car, car leurs prix sont souvent exorbitants. Préférez des marchands spécialisés comme Forum Photovoltaïque pour vous équiper en câble au meilleur prix.

Section de câble pour circuit 24V

Dans le cas des installations en 24V, souvent utilisées pour des configurations avec plusieurs batteries en série, la section des câbles doit être soigneusement choisie également. Comme pour le 12V, des abaques précises existent pour calculer la section en fonction des appareils à alimenter et de la distance aller-retour. Pour une puissance de 800W avec une longueur totale de 6 mètres aller-retour, un câble de 6mm² suffira.

Les abaques sont indispensables pour ces configurations car elles présentent des données pratiques et rapides pour ces calculs. Utiliser une section de câble adaptée permet d’optimiser l’efficacité de votre installation tout en garantissant votre sécurité.

Câble H07V-K pour circuit 230V

Pour les installations en 230V, y compris la section du câble de terre, il est recommandé d’utiliser des câbles souples comme le H07V-K. Les sections de câbles pour des circuits à tension mains courantes restent souvent sous 1,5mm² dans les petits systèmes. L’importance de connaître la section nécessaire dépend de la puissance de vos appareils, et il est essentiel de se référer aux abaques de section pour garantir sécurité et performance à long terme.

Des sites comme Mac4Ever offrent des données pratiques pour ces installations. Chaque utilisateur doit s’assurer de respecter les règles de câblage pour leur sécurité ainsi que celle de leur entourage.

Protection des circuits

Chaque installation électrique doit être protégée par des dispositifs de sécurité tels que des fusibles. La capacité du fusible doit correspondre précisément à l’intensité maximale supportée par le câble. Par exemple, pour un circuit avec un câble de 25mm² sur une distance de 2 mètres, un fusible de 200A est requis. Cela réduit le risque d’incendie en cas de surcharge, protégeant ainsi le circuit et les appareils connectés.

L’utilisation d’un système de protections bien dimensionné est indispensable pour garantir la pérennité de votre installation et éviter des complications futures. Cela inclut également l’utilisation de disjoncteurs pour réguler et sécuriser l’ensemble du circuit.

Où acheter vos câbles ?

Pour acheter des câbles adaptés à votre installation de panneaux solaires, plusieurs options s’offrent à vous. En ligne, des sites comme Action France Energie proposent souvent de bonnes affaires sur des câbles souples H07V-K. Pour des connexions en 230V, ne négligez pas le choix d’un bon câble H05VV-F, qui assure une haute résistance électrique et une durée de vie prolongée.

Il existe également des magasins physiques comme Forum Camping-Car, où vous pouvez trouver le matériel nécessaire. Un bon moyen de faire des économies sans compromettre la qualité des câbles utilisés dans votre système énergétique.
