Section câble panneau solaire camping-car

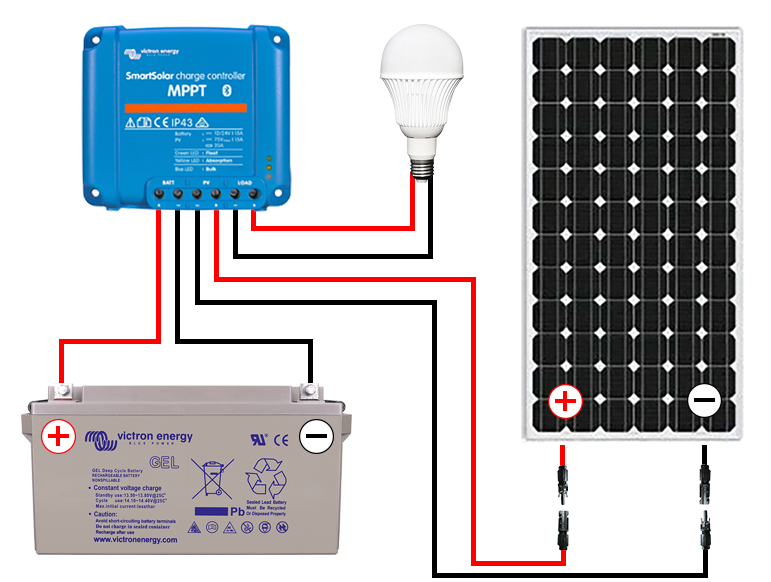

Lors de l’installation d’une installation solaire pour un camping-car, il est primordial de bien choisir la section des câbles utilisés. Une section inappropriée peut entraîner des soucis de performance, de sécurité, et même des risques d’incendie. En effet, le diamètre des câbles joue un rôle crucial dans l’efficacité de votre système électrique. Cet article a pour objectif de vous guider à travers les étapes nécessaires pour déterminer le bon diamètre à adopter pour relier vos panneaux solaires, votre batterie et votre régulateur.

Avant de plonger dans les détails techniques, il est essentiel de comprendre que chaque élément de votre installation doit être en adéquation. Cela inclut non seulement la puissance des panneaux solaires mais également la capacité de la batterie. Une section de câbles bien dimensionnée contribue à optimiser le transfert d’énergie et à minimiser les pertes, un enjeu de taille pour toute installation utilisant des énergies renouvelables.

Pourquoi la section des câbles est-elle cruciale ?

Les enjeux de sécurité

Un cable de sous-dimensionné peut causer des échauffements dangereux. En effet, une chute de tension trop importante due à une section inadaptée peut entraîner des performances réduites des panneaux et augmenter le risque d’incendie. Pour garantir votre sécurité, il est recommandé d’opter pour une section supérieure à celle calculée. Par exemple, si votre calcul vous indique 5,4 mm2, il est conseillé de choisir un câble de 6 mm2.

Minimiser les pertes d’énergie

La section des câbles joue un rôle fondamental dans la préservation de l’énergie. Une section trop petite peut causer des pertes de rendement en convertissant une partie de l’énergie en chaleur. En systèmes solaires, l’objectif est de transporter rapidement et efficacement l’énergie produite vers la batterie sans qu’elle disparaisse dans le processus. Une section bien choisie aide à éviter ce gaspillage, contribuant ainsi à l’autonomie de votre installation électrique.

Comment calculer le diamètre des câbles électriques ?

Les étapes de calcul

Pour déterminer la section appropriée des câbles, vous pouvez suivre une formule simple :

Section = (résistivité x Longueur x Intensité) / Chute de tension

Chaque terme de cette formule mérite une attention particulière. La résistivité est une caractéristique du matériau du câble, par exemple, pour le cuivre, elle est d’environ 0,0171 Ohm mm2/m.

La résistivité

Pour comprendre la résistivité, il faut savoir qu’elle représente la capacité d’un matériau à s’opposer au passage du courant. Ainsi, plus le matériau a une résistivité élevée, plus les effets de chaleur seront importants. Pour les câbles en cuivre, choisir le bon type et la bonne taille permet une meilleure circulation du courant et moins de pertes d’énergie. Il est donc recommandé d’utiliser des câbles de cuivre pour leurs excellentes propriétés conductrices et leur durabilité.

Longueur et intensité

La longueur des câbles doit être calculée pour le trajet aller et retour. Par exemple, si la distance entre le régulateur et la batterie est de 1 mètre, alors vous prenez en compte 2 mètres pour les calculs. En ce qui concerne l’intensité, celle-ci doit être déterminée en fonction des appareils branchés. L’intensité se calcule grâce à la formule : Intensité (en ampères) = Puissance (en watts) / Tension (en volts).

Les meilleures pratiques pour choisir ses câbles

Opter pour des câbles de qualité

Quand il s’agit d’équipements solaires, tous les câbles ne se valent pas. Il est impératif de choisir des câbles de bonne qualité, résistants aux intempéries et adaptés aux conditions d’utilisation. Les câbles à double isolation sont recommandés pour leur capacité à résister aux UV et à l’humidité.

Considérer le voltage du système

Augmenter le voltage nominal de l’installation, par exemple en passant de 12V à 24V, permet de réduire le diamètre des câbles nécessaires. Cela représente un avantage non seulement en termes de coût, mais également en matière de sécurité et de gestion de l’énergie.

Les batteries lithium : vigueur et précautions

Risques et sécurité

Les batteries lithium, notamment celles utilisant la technologie LiFePO4, sont sûres mais nécessitent des précautions lors de l’installation. Par exemple, les câbles doivent être de taille appropriée pour éviter les échauffements dangereux. De plus, il est conseillé de faire appel à un professionnel pour leur installation, surtout si vous êtes novice en la matière.

Choisir ses batteries

Différents modèles de batteries lithium sont disponibles sur le marché, allant d’Alden à NDS Energy. Il est judicieux de miser sur des marques reconnues pour assurer la performance et la sécurité de votre installation. Gardez à l’esprit que les batteries en charge doivent toujours être surveillées et vérifiées avant chaque sortie.

Pour plus d’informations sur les batteries, consultez cet article : Les batteries lithium des camping-cars sont-elles sûres ?

Comment acheter des câbles solaires adaptés ?

Où se procurer des câbles de qualité ?

Pour optimiser votre installation, vous devez vous assurer d’acheter des câbles solaires de qualité provenant de fournisseurs de confiance. Plusieurs sites spécialisés proposent des câbles conformes aux normes exigées pour le solaire. Il est également recommandé de lire les avis d’autres utilisateurs pour faire un choix éclairé. Pensez à vérifier les prix et à comparer les options avant de finaliser un achat. Consultez des sites comme Comptoir Eolien ou Solaire Pro Comparateur pour des informations plus détaillées sur le choix des câbles.

Prendre en compte la garantie et le service après-vente

Lorsque vous achetez des câbles, n’oubliez pas de vérifier la durée de garantie et les conditions de retour. Un bon service après-vente est souvent un bon signe de la qualité des produits. En investissant judicieusement dans vos câbles, vous contribuerez à la longévité de votre installation solaire.
