Section Câble Parafoudre : Comprendre les Normes et Recommandations

La protection de nos installations électriques face aux risques liés à la foudre est d’une importance capitale. Le parafoudre est un dispositif qui permet de détourner les courants générés par les impacts de foudre, assurant ainsi la sécurité des équipements et des personnes. Lorsque l’on envisage l’installation d’un parafoudre, il est crucial de choisir la bonne section de câble pour garantir son efficacité. Cet article vous guide sur les normes et règles à suivre concernant la section des câbles associés aux parafoudres.

Les installations électriques doivent respecter certaines prescriptions pour garantir leur sécurité. La section des câbles au niveau des parafoudres est régie par des normes strictes qui visent à éviter les surchauffes et à garantir la mise à la terre adéquate. Le choix de la section de câble revêt une importance critique, non seulement pour assurer la sécurité de l’installation, mais également pour optimiser le fonctionnement du système tout en respectant les réglementations en vigueur.

Les Normes à Respecter pour les Câbles de Parafoudre

La norme NF C 15-100 est le référentiel principal concernant la protection électrique en France. Selon cette norme, plusieurs détails doivent être pris en compte : la longueur des câbles, leur section et le type de parafoudre utilisé.

Length and Material Standards

Il est estimé que pour un parafoudre de type 2, la section minimum recommandée du conducteur de terre est de 6mm² en cuivre. Pour les parafoudres de type 1, cette section peut atteindre 16mm², surtout en présence de paratonnerres. De plus, la longueur des câbles reliant le parafoudre à la terre ne doit pas dépasser 50 cm, une exigence cruciale pour maintenir une connexion optimale.

Importance de la Section du Câble

Le choix de la section de câble appropriée pour un parafoudre est primordial. En effet, une section trop faible peut conduire à des échauffements anormaux et à un risque de défaillance. Ainsi, si votre disjoncteur a une capacité de 45 ampères, il est préférable que la section de câble soit 10 mm². Pour des disjoncteurs à 60 ampères, une section de 16 mm² est requise. Respecter ces recommandations est essentiel afin d’assurer que le parafoudre fonctionne soit comme un conducteur normal, soit comme un dispositif de protection efficace contre les surtensions.

Détails Techniques sur les Connexions de Parafoudre

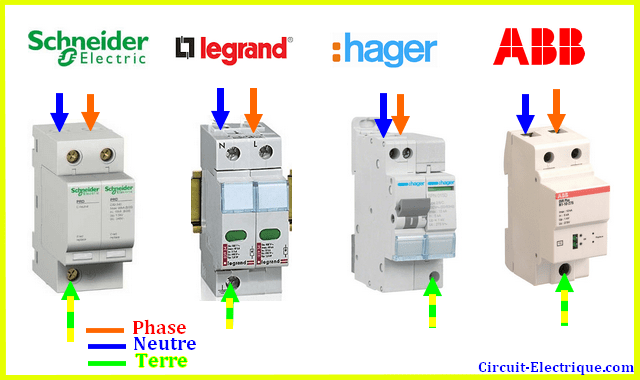

Les connexions entre un parafoudre et le tableau électrique sont également soumises à des règles bien définies. La première étape dans la mise en place est de s’assurer que la barrette de terre à laquelle le parafoudre est connecté est appropriée. En général, il est recommandé que toutes les connexions terre soient de 25 mm² au minimum, en particulier dans le cas de lier la terre principale à la barrette de terre du parafoudre.

Les Conditions Optimales

Pour que le système fonctionne au mieux, il faut également que le câble qui va de la barrette de terre au parafoudre soit de section adéquate, généralement d’au moins 6 mm². Les exigences normatives sont claires et ne laissent pas place à l’interprétation. En y respectant les normes, on garantit une protection efficace contre les surtensions potentielles.

Choisir le Bon Parafoudre et les Câbles Associés

Lorsque l’on considère l’achat d’un parafoudre, il faut également prendre en compte le type de câblage nécessaire. Par exemple, pour les installations photovoltaïques, la protection contre les surtensions doit être complémentaire à la protection déjà existante. Faire le choix entre un parafoudre de type 1 ou de type 2 dépendra de l’emplacement et de la nature des équipements électriques à protéger.

Intégration dans un Système Électrique

Intégrer le parafoudre dans un système électrique requiert de bien respecter l’architecture de l’installation. Les câbles doivent être soigneusement choisis en fonction de leurs spécifications, mais également des normes de sécurité. De même, le câblage doit être effectué avec soin pour minimiser la longueur de parcours, ce qui est crucial pour l’efficacité du dispositif. Les connexions doivent être solides et exemptes de toute corrosion pour éviter des faiblesses dans le système.

Maintenir une Installation de Parafoudre Efficace

Une fois l’installation des parafoudres réalisée, il est vital de réaliser des contrôles réguliers pour garantir que tous les câbles et dispositifs sont en bon état. Examinez les connexions et la section de chaque câble, car au fil du temps, l’usure peut causer des dégradations. Un entretien préventif permet de prolonger la durée de vie de l’équipement et de conserver son efficacité.

Surveiller et Évaluer l’Efficacité du Système

Il est recommandé de mettre en place des dispositifs de mesure qui permettront de surveiller la performance des parafoudres. Ceci inclut l’évaluation de la résistance de mise à terre ainsi que la vérification des valeurs des courants de fuite. Utiliser des outils de diagnostic est essentiel pour rester conforme aux normes de sécurité et pour identifier toute anomalie rapidement.

Conclusion sur les Câbles de Parafoudre

La sélection de la section adéquate des câbles pour un parafoudre ne doit pas être négligée. Les bonnes pratiques de câblage et d’intégration des parafoudres sont essentielles à une installation sécurisée et efficace. En suivant les normes établies, vous vous assurez d’apporter la protection nécessaire à vos installations électriques et de prévenir les dommages potentiels engendrés par la foudre.
