section cable tableau electrique

Il est essentiel de bien comprendre comment choisir la section câble tableau électrique pour optimiser la distribution de l’énergie dans une habitation ou un bâtiment professionnel. Le dimensionnement du câble n’est pas seulement une question de sécurité, mais il influence également l’efficacité énergétique et la performance de vos équipements. Une bonne installation répond à des normes strictes et garantit une utilisation optimale de votre tableau électrique et de la section de câble. Cette analyse approfondie du dimensionnement câble tableau électrique vous donnera les connaissances nécessaires pour faire les meilleurs choix concernant les différents types de câbles, tels que ceux de marques renommées comme Schneider, Legrand et Hager.

Comprendre les exigences de la section des câbles

Les exigences relatives à la section des câbles dépendent de plusieurs facteurs. Tout d’abord, il faut considérer la puissance demandée par les appareils connectés au tableau électrique. Un câblage inapproprié peut entraîner un échauffement excessif et potentiellement des incendies. Les fabricants de câble, comme Nexans, offrent une gamme variée de câbles conçus pour répondre à ces besoins. Identifier la bonne section câble pour disjoncteur est crucial afin de prévenir toute surchauffe.

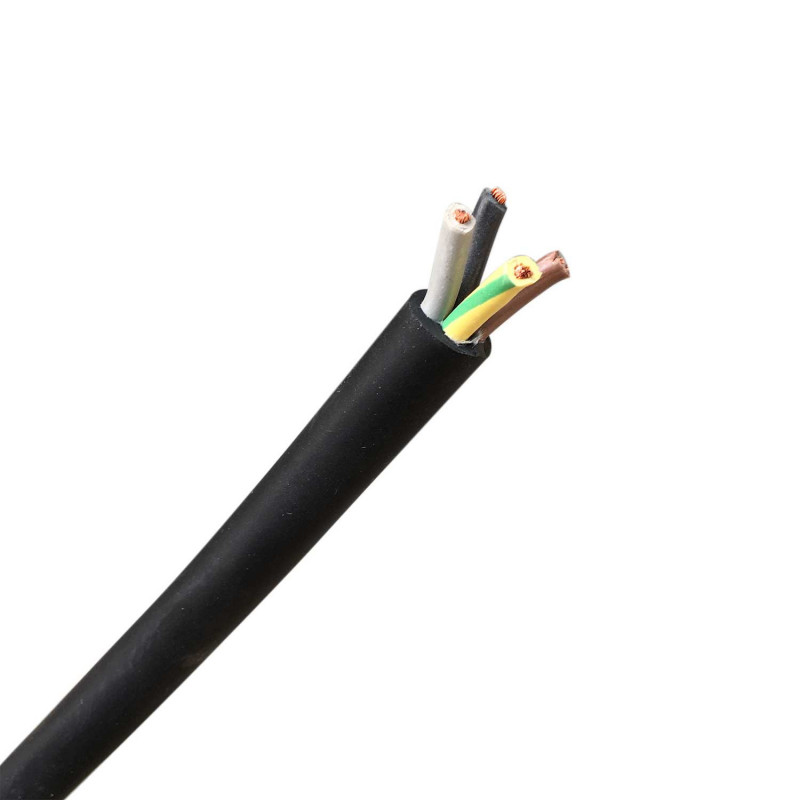

découvrez notre gamme de câbles électriques de haute qualité, conçus pour garantir sécurité et performance dans toutes vos installations. idéaux pour les professionnels et les particuliers, nos câbles assurent une conductivité optimale et une durabilité exceptionnelle.

Choisir la bonne section de câble

Il existe des normes précises qui orientent le choix de la section du câble en fonction de son utilisation. Pour une installation domestique standard, des sections de câble en cuivre de 1,5 mm² à 6 mm² sont souvent recommandées. Pour les circuits spécialisés ou les appareils à forte consommation, comme les chauffe-eau ou les chaudières, il est essentiel d’adopter des sections plus larges, par exemple, 10 mm² ou même plus. Chaque installation doit être évaluée selon les caractéristiques des équipements connectés, l’espace où ils sont installés, ainsi que les longueurs de câbles utilisées.

Les marques et produits adaptés

Différentes marques proposent des solutions variées. Les câbles électriques de Schneider sont réputés pour leur qualité et leur durabilité, tandis que ceux de Legrand sont souvent choisis pour leur facilité d’installation. Les câbles Hager offrent également une large gamme répondant à diverses configurations d’installation. En fonction de votre projet, il est pertinent de consulter des guides pour choisir le câble électrique le mieux adapté.

Les implications du dimensionnement inapproprié

Un dimensionnement inapproprié des câbles peut avoir des conséquences désastreuses pour les installations électriques. En effet, un câble sous-dimensionné peut causer des pertes d’énergie, des coupures et des pannes fréquentes, sans parler des risques d’incendie. En période de forte demande, la chaleur générée par un câble sous-dimensionné peut entraîner des dégâts matériels et des blessures.

découvrez notre large sélection de câbles électriques, idéaux pour tous vos projets électriques. que vous ayez besoin de câbles pour un usage domestique ou professionnel, nous vous proposons des solutions de qualité, durables et performantes, adaptées à vos besoins spécifiques.

Risques associés à un mauvais dimensionnement

Les risques sont multiples. Une surchauffe des câbles peut provoquer des défaillances des équipements, voire des incendies. Outre la sécurité, utiliser des câbles insuffisamment dimensionnés entraîne une inefficacité énergétique qui a un coût sur la facture d’électricité. L’utilisation de câbles correctement dimensionnés permet de maximiser l’efficacité de l’installation et d’améliorer sa longévité.

Les normes et réglementations

Le dimensionnement des câbles doit respecter certaines normes réglementaires, comme la norme NF C 15-100 en France. Cette norme précise comment dimensionner correctement les câbles selon la puissance à transmettre et les conditions d’utilisation. Les recommandations peuvent évoluer en fonction des avancées technologiques, voici donc un guide pratique sur des sections de câbles fréquemment utilisées qui vous aidera lors de votre choix.

Calcul de la section de câble pour votre tableau électrique

Maîtriser le calcul de la section de câble est un aspect fondamental pour assurer une installation électrique sécurisée. Des erreurs dans ce calcul peuvent entraîner des surcoûts ou des défaillances de l’installation. Par conséquent, il est essentiel de maîtriser les paramètres à prendre en compte tels que la puissance des appareils, la distance entre le panneau et les prises et les conditions environnementales.

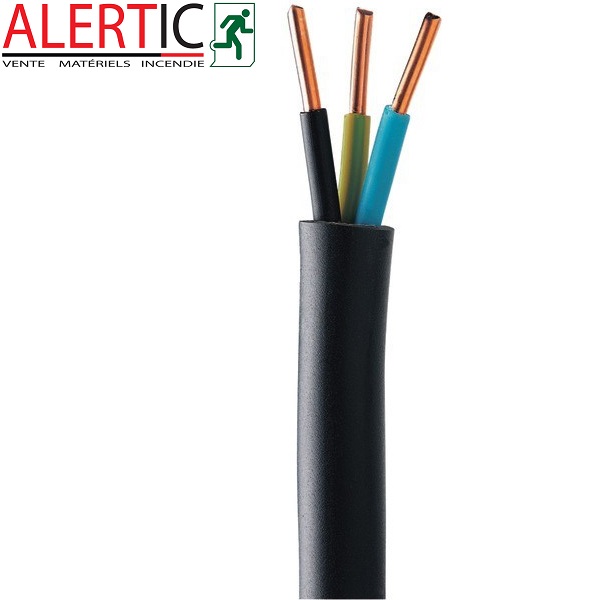

découvrez notre vaste sélection de câbles électriques, adaptés à tous vos besoins en matière d'alimentation et de connectivité. que ce soit pour des projets domestiques ou professionnels, nos câbles garantissent sécurité, performance et durabilité.

Facteurs à considérer pour le calcul

La puissance des équipements électriques est le facteur principal à intégrer lors du calcul de la section de câble. Plus la puissance est élevée, plus la section doit être importante. Un tableau résumant les usages typiques peut faciliter la tâche. Par exemple, pour des appareils de 2 à 3 kW, une section de 2.5 mm² peut suffire, mais pour des appareils de 5 kW ou plus, une section de 4 mm² ou plus peut être nécessaire. Les conditions d’utilisation, comme une installation dans un environnement humide, peuvent également influencer le choix de la section.

Puissance (kW)	Section du câble (mm²)
2 à 3	2.5
3 à 5	4
5 à 7	6
7 à 9	10

Outils et ressources pour le dimensionnement

Pour réaliser un dimensionnement correct, différentes ressources et outils en ligne peuvent être employés. Des calculateurs de section de câble sont disponibles dans des applications spécifiques ou sur des sites Web de fabricants tels que Nexans ou Legrand. Ces outils vous guideront et vous permettront de visualiser rapidement les implications de vos choix. Des manuels et des guides peuvent aussi éclairer sur les différentes normes en vigueur.

Les erreurs courantes à éviter lors du choix de la section de câble

Les erreurs de dimensionnement sont fréquentes et peuvent avoir des conséquences graves. Identifier ces erreurs peut vous faire gagner du temps et de l’argent et garantir la sécurité de votre installation. Comparer les différentes options et évaluer les besoins réels est essentiel pour éviter les surprises désagréables.

Ne pas considérer la longueur de câble

Ignorer la longueur du câble peut entraîner des pertes de tension significatives. Plus la distance entre l’appareil et le tableau électrique est grande, plus la section doit être importante. Une section trop faible à cause d’une négligence sur la longueur peut entraîner une défaillance des appareils connectés. C’est une erreur à éviter absolument.

Sous-estimer les besoins en puissance

Beaucoup de personnes choisissent la section de câble en se basant uniquement sur la puissance nominale sans tenir compte de la puissance de démarrage des appareils, qui peut être bien plus élevée. Par exemple, un moteur peut consommer jusqu’à trois fois sa puissance nominale au démarrage, nécessitant ainsi une zone de sécurité dans le dimensionnement.

Ne pas consulter de professionnel

Faire appel à un professionnel pour le dimensionnement de câbles est souvent perçu comme une dépenses supplémentaire, mais négliger cette étape peut coûter cher en fin de compte. La complexité des installations modernes nécessite souvent un suivi d’expert.
