Les Importances des Câbles de Terre dans les Installations Électriques

Dans toute installation électrique, la question de la mise à la terre est essentielle. La section du câble de terre, souvent négligée, joue pourtant un rôle crucial dans la sécurité et la performance générale du système électrique.

Un câble de terre adéquat permet d’éviter des risques tels que les électrocutions, les courts-circuits et les incendies. Ce câble doit être capable de conduire les courants de défaut à la terre, protégeant ainsi les appareils et les utilisateurs.

La norme NF C 15-100, qui régit les installations électriques en France, prescrit des instructions spécifiques concernant la section du câble de terre selon les caractéristiques de l’installation. Il est donc impératif de comprendre ces exigences pour garantir une installation conforme et sécurisée.

Réglementation de la Norme NF C 15-100

La norme NF C 15-100 est la référence à suivre pour toutes les installations électriques en France. Elle définit les exigences de mise à la terre et les sections minimales des câbles à utiliser. Pour déterminer la section du câble de mise à la terre, plusieurs facteurs entrent en ligne de compte, notamment la section des câbles de branchement et la nature du conducteur.

Un tableau fourni par cette norme indique clairement les sections requises : par exemple, pour un branchement d’alimentation électrique de 10mm², le conducteur principal de protection doit également être en 10mm² si le conducteur est en cuivre.

Il est important de noter que pour des sections de branchement plus élevées, telles que 25mm² ou 35mm² en aluminium, la section de la mise à la terre peut être réduite à 16mm² en cuivre, garantissant un équilibre entre sécurité et efficacité.

La Section de Câble Recommandée

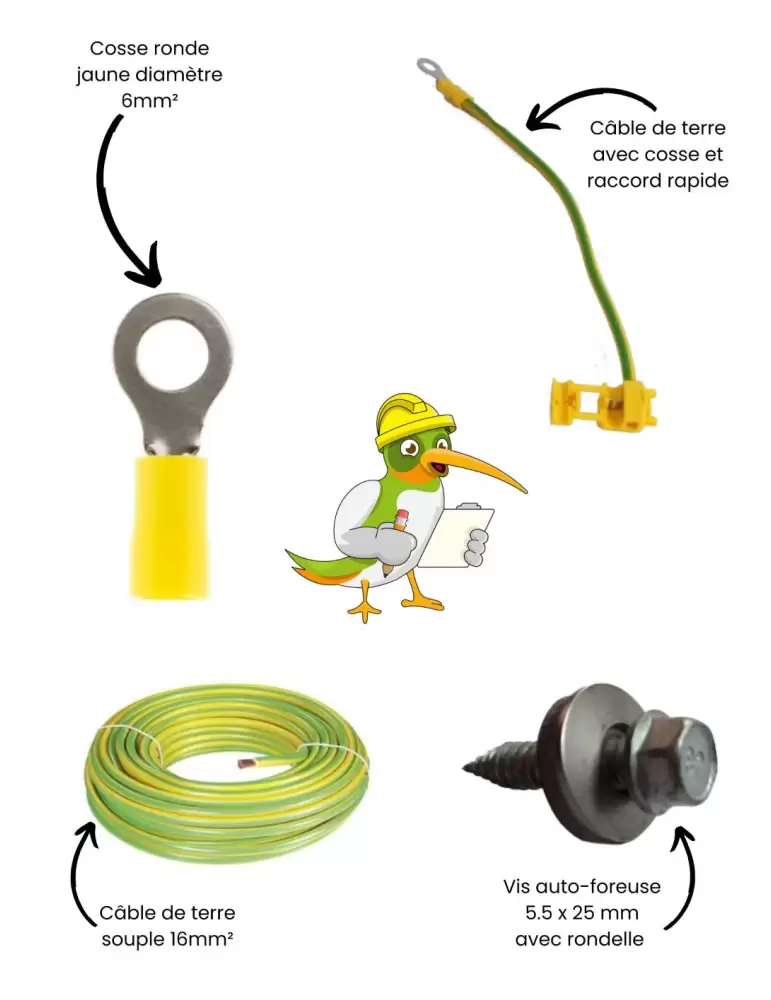

Utiliser un câble de 16mm² pour le conducteur principal de protection est, en règle générale, une bonne pratique. Cela permet de s’assurer que le courant de défaut est suffisamment conduit pour protéger le circuit et limiter les risques en cas de défaillance. L’utilisation de fil H07VK est également recommandée, car il combine souplesse et facilité de manipulation, même en section de 16mm².

De plus, le choix du cheminement du câble est tout aussi important. Il peut être installé de manière apparente, notamment à l’aide de tubes IRL ou de goulottes, ou être encastré sous gaine ICTA jusqu’à la barrette de terre.

En suivant ces recommandations, on s’assure d’une mise à la terre qui respecte les normes et garantit la sécurité de l’installation.

Choix du Câble et de son Installation

Le choix du câble utilisé pour la mise à la terre est critique. Chaque type de câble offre des caractéristiques spécifiques qui influencent sa performance dans le cadre d’une installation. Par exemple, un câble en cuivre est généralement préféré à un câble en aluminium en raison de sa meilleure conductivité électrique.

Quand il s’agit de l’installation, il est nécessaire de s’assurer que le câble de terre est séparé des autres canalisations pour minimiser les risques d’interférence et de défaillance.

Selon les recommandations, il est suggéré d’espacer les câbles de terre d’au moins 20 cm de toutes autres conduites d’eau, de gaz ou électriques. Cette précaution garantit non seulement la sécurité mais également la longévité de l’installation.

Petits conseils pratiques

Lors de l’installation d’un câble de terre, il peut être tentant de faire au plus simple. Cependant, suivre les bonnes pratiques est fondamental. Un cable nu de terre est souvent utilisé pour relier le piquet de terre à la barrette, mais il est recommandé de le cacher dans une gaine pour éviter des problèmes d’oxydation ou de coupures accidentelles.

Pour une maison avec plusieurs niveaux, l’utilisation d’un câble de terre qui monte verticalement doit également être respectée, en tenant compte de la longueur et du sectionnement efficace en fonction des normatives requises.

Il est également bon de vérifier régulièrement l’intégrité de cette installation afin de s’assurer qu’elle fonctionne efficacement et en toute sécurité.

Les Erreurs à Éviter lors de la Mise à la Terre

Il existe plusieurs erreurs courantes à éviter lors de l’installation d’un système de mise à terre. Par exemple, sous-estimer la section des câbles, en pensant qu’un câble trop fin peut faire l’affaire, peut mener à des défaillances graves et compromettre la sécurité de l’installation.

Une autre erreur courante est de négliger la connexion entre les différents composants du système de terre. Chaque joint doit être solide et conforme aux standards de l’industrie pour assurer une continuité et une fiabilité optimale sur l’ensemble du circuit.

Éviter les installations non homologuées ou les choix de câbles non conformes à la norme NF C 15-100 peut également entraîner des amendes et des complications lors des inspections électriques.

Solutions pour Les Erreurs Fréquemment Rencontrées

Pour remédier aux erreurs courantes, il est primordial de toujours consulter les normes électriques applicables et de travailler avec des professionnels en électricité pour toute installation complexe. Les conseils d’experts permettent également d’identifier rapidement les potentiels faiblesses dans une installation existante.

Avant de commencer une installation, réaliser un audit de la configuration électrique et des besoins spécifiques en matière de mise à la terre peut s’avérer utile. Cela contribuera à garantir que toutes les exigences réglementaires sont respectées et que la sécurité de l’installation est optimisée.

L’utilisation appropriée des outils et équipements recommandés pour la mise en place du câble de terre est également un facteur clé qui ne doit pas être sous-estimé.
