calcul panneau solaire site isolé

Dans un monde où la recherche d’autonomie énergétique prend de plus en plus d’ampleur, le calcul des panneaux solaires pour un site isolé constitue un enjeu crucial. La demande en énergie renouvelable ne cesse de croître, notamment dans les zones éloignées et rurales où l’accès au réseau électrique est limité. Les panneaux solaires représentent une solution viable pour répondre à cette nécessité et assurer un approvisionnement énergétique durable. Cependant, dimensionner correctement une installation solaire nécessite une approche méthodique, prenant en compte divers éléments techniques et environnementaux.

Définir les besoins énergétiques : une étape cruciale

Évaluer ses besoins énergétiques est la première et probablement la plus essentielle des étapes dans le dimensionnement d’une installation solaire. Pour réussir cette évaluation, il est impératif de dresser une liste précise des appareils qui seront alimentés. Cela inclut des équipements électroménagers, des éclairages, du matériel informatique, et potentiellement des appareils industriels s’ils sont nécessaires. Chaque appareil a une consommation d’énergie spécifique qui doit être quantifiée.

La consommation quotidienne s’exprime en wattheures par jour (Wh/j) et peut être calculée en multipliant la puissance de chaque équipement (en watts) par le nombre d’heures d’utilisation quotidienne. Par exemple, une ampoule de 10W utilisée pendant 5 heures consommera 50 Wh/j. De même, un réfrigérateur de 150W fonctionnant 24h par jour consommera 3 600 Wh/j. L’addition de ces consommations permettra de déterminer la consommation journalière totale.

Il est également important de prendre en compte la variation saisonnière des besoins, surtout pour une installation qui fonctionne de manière isolée. Pour réussir le dimensionnement, il faudra prévoir des jours d’autonomie en tenant compte des périodes de faible ensoleillement. Un bon calcul permettra d’optimiser les dimensions de l’installation afin qu’elle ramène suffisamment d’énergie durant les mois les plus sombres.

Exemples de calcul de consommation

• Lampe LED (10W) utilisée 5h/j : 10W x 5h = 50 Wh/j
• Réfrigérateur (150W) opérationnel 24h/j : 150W x 24h = 3 600 Wh/j
• Ordinateur Portable (50W) utilisé 8h/j : 50W x 8h = 400 Wh/j

Il est essentiel également de considérer le rendement global de l’installation afin de compenser les pertes d’énergie qui se produisent dans le système. Chaque composant, dû à son fonctionnement, engendre des pertes plus ou moins significatives. Cela signifie que la somme de la consommation directe des appareils sera généralement supérieure à l’énergie que les panneaux devront produire.

Calculer l’énergie nécessaire à produire

Le pas suivant consiste à déterminer l’énergie totale que les panneaux solaires doivent produire quotidiennement afin de couvrir la consommation estimée. Cela se base sur le coefficient de rendement global de l’installation, qui tient compte des diverses pertes d’énergie, notamment celles dues aux câbles, au régulateur de charge, aux batteries, et aux panneaux solaires eux-mêmes.

Ce coefficient est souvent situé entre 0,55 et 0,65 pour les installations en sites isolés, ce qui signifie que seulement 55 à 65 % de l’énergie produite par les panneaux solaires sera réellement disponible pour alimenter les appareils. Par conséquent, pour une consommation totale de 2 000 Wh/j, avec un coefficient de rendement de 0,65, l’énergie à produire sera de :

Énergie à produire par jour (E) = consommation quotidienne / rendement

E = 2 000 Wh / 0,65 ≈ 3 077 Wh

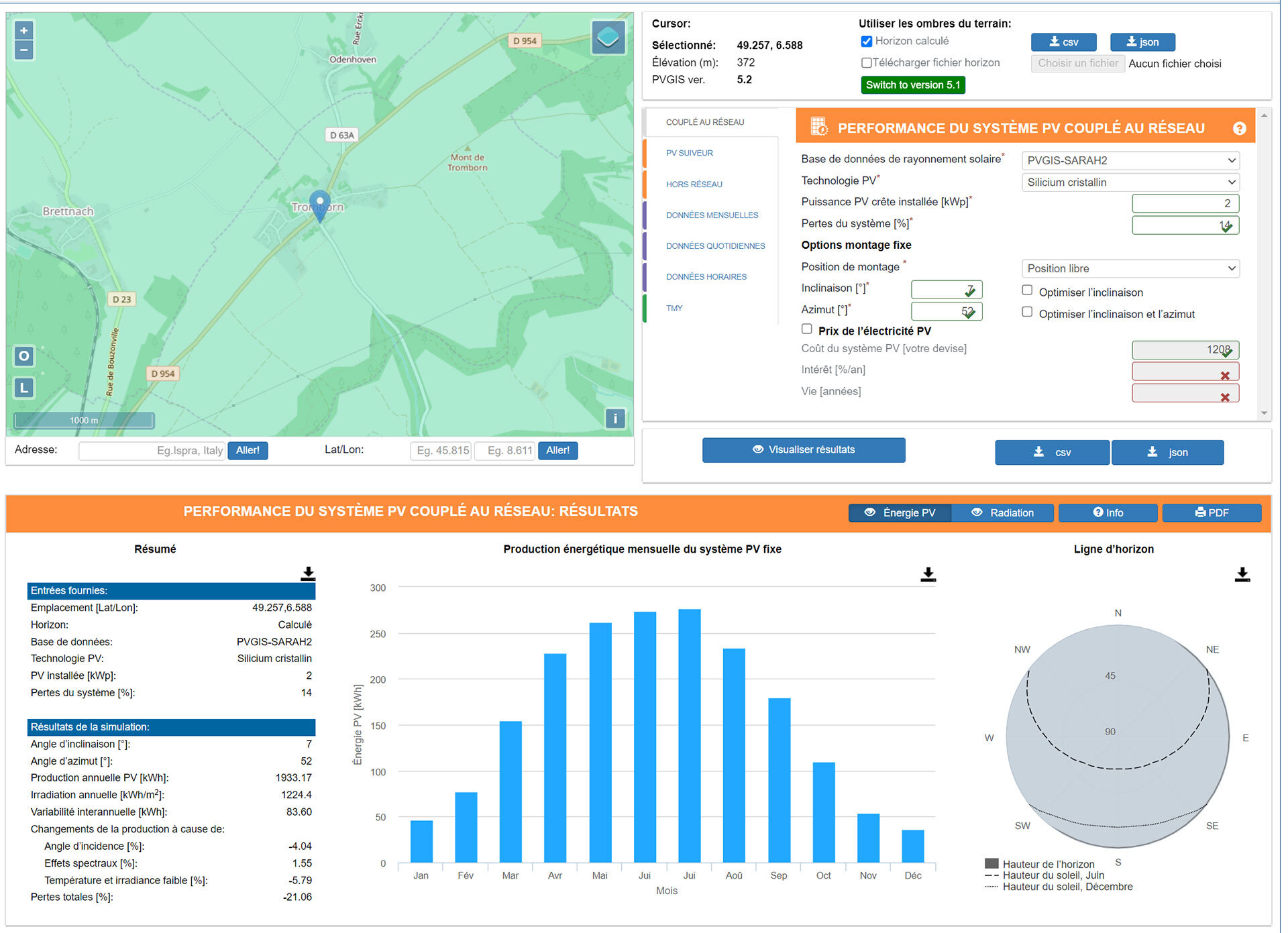

Il est nécessaire de d’abord effectuer un calcul qui consolide ces données afin de s’assurer d’une production optimale. En plus de ce calcul, la capacité d’ensoleillement de la région où l’installation est située doit être prise en compte. Cela peut être réalisé à l’aide d’outils tels que PVGIS, qui fournit des informations détaillées sur l’irradiation solaire selon la latitude, l’orientation et l’inclinaison.

Facteurs à considérer pour le calcul de l’énergie à produire :

• Consommation quotidienne estimée
• Coefficient de rendement
• Irradiation solaire locale
• Jours d’autonomie souhaités

Ce phénomène d’auto-évaluation aide à comprendre les besoins précis et à établir les bases du dimensionnement des panneaux qui viendront alimenter l’installation.

Dimensionner les panneaux solaires : une question de puissance

Après avoir défini la quantité d’énergie requise, la prochaine étape consiste à dimensionner la puissance totale des panneaux solaires. Cela implique de savoir combien de panneaux seront nécessaires pour atteindre la production souhaitée alors que l’irradiation solaire varie en fonction de multiple facteurs.

La puissance nécessaire des panneaux (Pc) se calcule ainsi :

Pc (Wc) = E / Hi

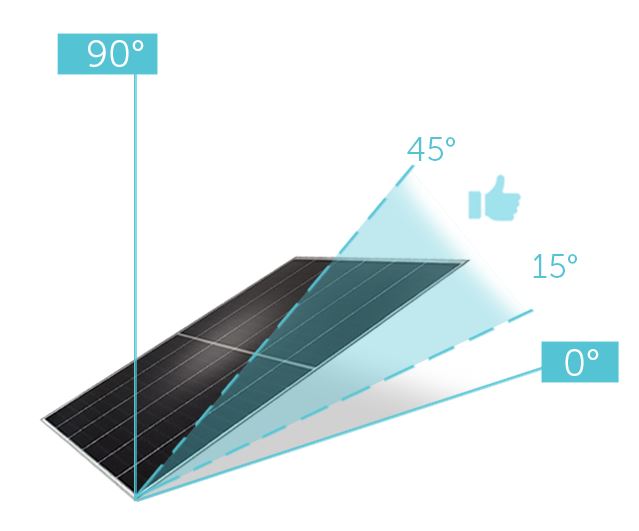

où Hi représente la production d’énergie du site, mesurée en kWh/m²/jour. Les valeurs d’Hi peuvent être obtenues à partir d’outils comme PVGIS, qui donne des données mensuelles basé sur l’orientation et l’angle d’inclinaison des panneaux.

Pour un site qui reçoit un ensoleillement moyen de 5,4 kWh/m²/jour, et pour une nécessité de 3 077 Wh/j :

Pc = 3 077 Wh/j / 5,4 kWh/m²/j ≈ 570 Wc

Pour simplifier, il serait préférable d’arrondir le résultat et d’opter pour un choix standard disponible sur le marché. Par conséquent, dans ce cas, deux panneaux de 300 Wc conviendraient.

Critères de sélection des panneaux solaires :

• Puissance nominale
• Type de technologie (silicium monocristallin ou polycristallin)
• Garantie et performances
• Coût et disponibilité

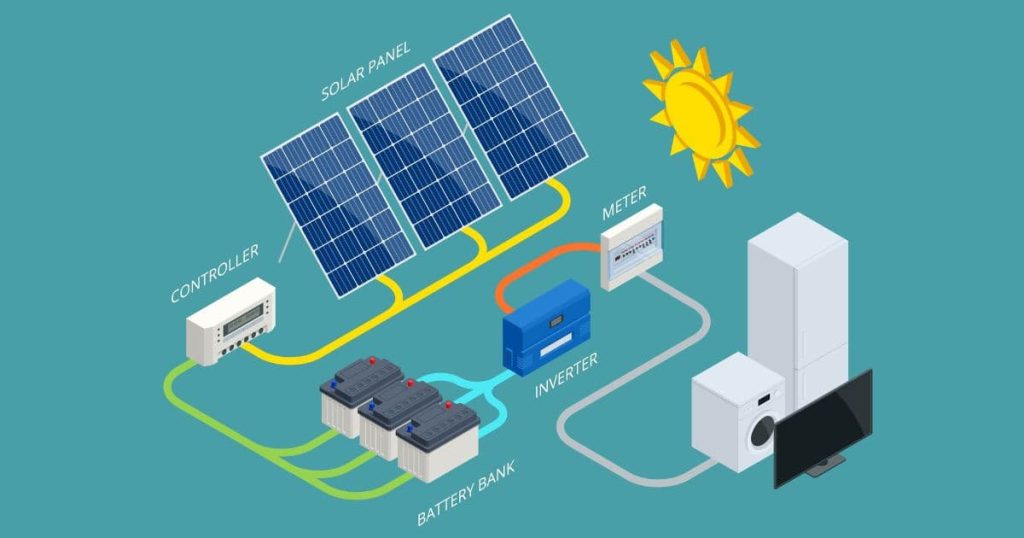

Choisir batteries et régulateurs : l’importance du stockage

Une fois que la puissance et le nombre de panneaux ont été établis, l’étape suivante consiste à choisir les systèmes de stockage, en l’occurrence, les batteries. Les batteries seront responsables de stocker l’énergie produite par les panneaux solaires pour une utilisation lorsque la production est insuffisante, en particulier la nuit ou durant des périodes nuageuses.

Le choix de la batterie dépendra de plusieurs critères, notamment de la capacité souhaitée en ampères-heures (Ah), qui doit être ajustée en fonction des jours d’autonomie voulus. En prenant un exemple, si une autonomie de 2 jours est désirée pour une consommation quotidienne de 2 000 Wh, avec une profondeur de décharge à 80 % pour des batteries AGM, la capacité totale nécessaire s’établirait comme suit :

Capacité (Ah) = (Consommation quotidienne * Nombre de jours d’autonomie) / Tension de la batterie x Profondeur de décharge

Soit pour une tension de batterie de 24V :

Capacité = (2 000 Wh/j * 2 jours) / 24V * 0,8 ≈ 166,67 Ah

Ce calcul indique qu’il serait judicieux de choisir un jeu de batteries offrant une capacité suffisant pour répondre à vos besoins.

Points à prendre en compte pour les batteries :

• Type de batterie (AGM, gel, lithium)
• Capacité en Ah
• Profondeur de décharge
• Coût

Régulateurs et convertisseurs : optimiser le système

Pour assurer un fonctionnement optimal de l’installation solaire, le choix d’un régulateur de charge est essentiel. Celui-ci a pour rôle de régulariser le flux d’électricité entre les panneaux solaires et les batteries, prévenant ainsi les surcharges et les décharges excessives. Le dimensionnement du régulateur se fait principalement sur deux critères : la tension de la batterie et la puissance des panneaux.

La formule suivante peut être utilisée pour déterminer l’intensité maximale que le régulateur doit pouvoir gérer :

Imax (A) = P / U

Il sera donc nécessaire de choisir un régulateur capable de tolérer les caractéristiques de votre installation, en prenant en compte une marge de sécurité.

Concernant les convertisseurs, ils sont nécessaires pour transformer l’énergie stockée sous forme de courant continu (CC) en courant alternatif (CA) pour les appareils électriques domestiques conventionnels. Les critères de choix incluent la puissance nécessaire et le type de sortie souhaité :

Aspects à clarifier lors du choix du régulateur et du convertisseur :

• Type de signal de sortie (sinus pur ou quasi-sinus)
• Capacité nominale
• Compatibilité avec les appareils à alimenter

En synthèse, le dimensionnement d’un système photovoltaïque pour un site isolé repose sur une série de calculs précis visant à garantir une autonomie énergétique fiable tout en optimisant la production. Prendre le temps de bien effectuer ces calculs, combiner les technologies adaptées, et respecter les critères de qualité permettra de s’assurer d’une installation solaire performante et pérenne.
