Tout savoir sur le choix des câbles pour les forums photovoltaïques
Dans un contexte où les énergies renouvelables prennent de l’ampleur, et où l’efficacité des systèmes photovoltaïques est une préoccupation croissante, la question du choix des câbles devient primordiale. En effet, les câbles jouent un rôle essentiel dans la transmission d’électricité produite par les panneaux solaires, influençant ainsi la performance générale du système. Ce guide se propose de démystifier les multiples facettes du choix de câbles pour les installations photovoltaïques, en mettant l’accent sur les normes, les types de câbles, et les meilleures pratiques à suivre.
Les projets d’énergie solaire nécessitent une planification minutieuse, et le choix des câbles est une étape cruciale qui ne doit pas être négligée. Que ce soit pour une installation résidentielle ou commerciale, les bonnes décisions peuvent garantir la durabilité et l’efficacité de votre investissement. Nous explorerons ici les différents types, spécifications, et critères de sélection pour optimiser vos choix de câbles solaires.
Le processus de production d’énergie solaire et l’importance des câbles
Pour comprendre pourquoi le choix des câbles est si crucial, il est nécessaire de revisiter le processus de production d’énergie solaire. Les panneaux solaires sont des dispositifs qui convertissent la lumière du soleil en électricité. Cela commence par l’absorption des photons grâce aux cellules photovoltaïques. Ces cellules génèrent un courant continu (CC) qui doit ensuite être transporté via des câbles vers les onduleurs, qui à leur tour convertissent ce courant en courant alternatif (CA), utilisable dans nos foyers. La qualité et les caractéristiques des câbles utilisés influencent directement la quantité d’énergie perdue durant cette transmission.
Les câbles doivent être résistants aux conditions extérieures, maintenir une conductivité élevée et garantir une protection contre les risques tels que les surtensions ou les courts-circuits. C’est donc une tâche essentielle de choisir les bons câbles pour optimiser la performance de votre système. En fait, une étude a révélé que jusqu’à 10% des coûts totaux d’une installation photovoltaïque peuvent être attribués au câblage, une statistique qui souligne son importance.
Les différents types de câbles solaires
Il existe principalement deux types de câbles utilisés dans les installations photovoltaïques : le câblage DC (courant continu) et le câblage AC (courant alternatif). Chaque type de câble a ses spécificités et ses applications. Les câbles DC sont généralement utilisés pour relier les panneaux solaires aux onduleurs, tandis que les câbles AC sont utilisés pour transporter l’électricité depuis l’onduleur vers le réseau électrique ou la consommation directe.

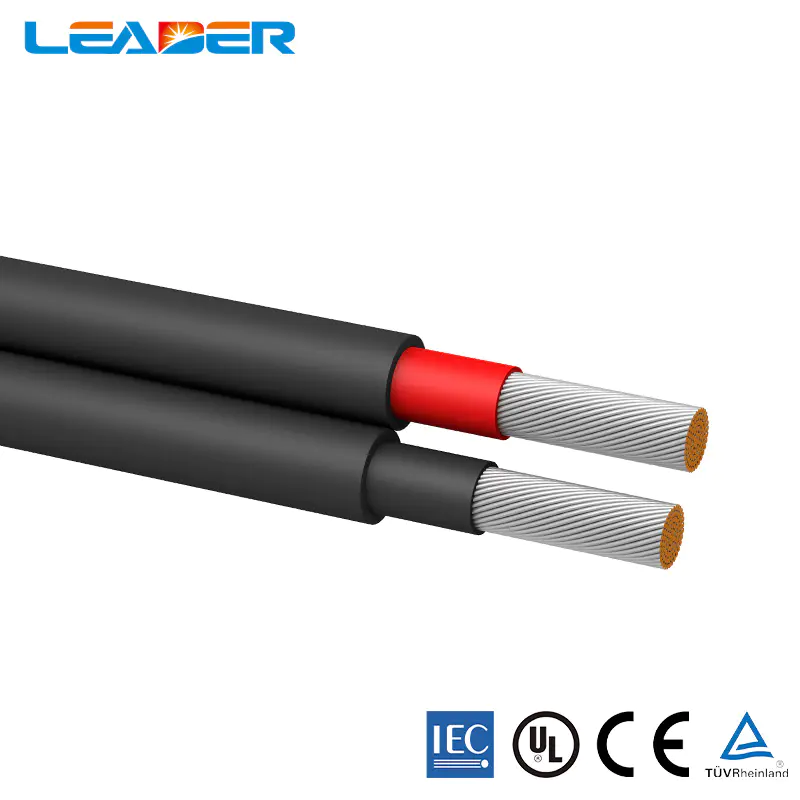

En outre, les câbles H1Z2Z2-K et PV1-F sont deux des normes les plus couramment reconnues pour les câbles solaires. Le H1Z2Z2-K, par exemple, est conçu pour résister aux conditions climatiques extrêmes et offre une excellente protection contre les UV, ce qui le rend fiable pour les installations extérieures. D’autre part, le PV1-F, bien qu’il ait été largement utilisé, ne suit plus les dernières normes et ses applications devraient être soigneusement examinées.
Dans le cadre de l’installation, il est important de prendre en compte des éléments tels que le diamètre et l’épaisseur des câbles, qui influencent directement la résistance électrique et la capacité de transport de courant. Plus la section du câble est large, moins il y a de perte d’énergie par effet joule.
Quel pourcentage du coût total de construction représentent les câbles dans une centrale photovoltaïque?
Les câbles représentent environ 10% du coût total d’une installation photovoltaïque. Ce pourcentage peut varier selon plusieurs facteurs, notamment la taille de l’installation, le type de câbles choisis, et les conditions d’installation. En général, pour une centrale photovoltaïque, les soupapes comme les panneaux solaires et les onduleurs constituent la majeure partie des coûts, mais les câbles sont tout aussi essentiels pour garantir la rentabilité du projet.
Investir dans des câbles de haute qualité peut également réduire les coûts d’exploitation à long terme, car des câbles moins performants peuvent entraîner des baisses de rendement, nécessitant des remplacements fréquents ou des réparations. En plus, choisir des câbles conformes aux normes en vigueur, comme celles définies par le TÜV et la CEI, est une bonne pratique pour garantir la sécurité et l’efficacité de votre installation.
Pourquoi utiliser des câbles spéciaux pour les systèmes photovoltaïques?
Les câbles spécialisés pour les systèmes photovoltaïques sont conçus pour répondre à des exigences spécifiques qui ne sont pas couvertes par les câbles classiques. Ils offrent une résistance aux intempéries, aux UV et à l’humidité, ce qui est essentiel pour garantir la longévité de l’installation. Les câbles ordinaires peuvent se dégrader sous l’effet des éléments extérieurs, ce qui peut provoquer de mauvaises connexions et des pertes d’énergie.
En plus de cela, les câbles solaires sont généralement ignifuges et possèdent des propriétés mécaniques renforcées pour résister aux contraintes d’installation. Cela garantit la sécurité de l’ensemble du système et réduit les risques d’accidents. Un bon câblage est donc un élément indispensable pour assurer le bon fonctionnement et la durabilité de votre installation photovoltaïque.
Comment sélectionner les spécifications des câbles solaires?
Pour choisir les bonnes spécifications pour vos câbles solaires, plusieurs critères doivent être pris en compte, notamment la tension de fonctionnement et la capacité de courant. Il est également crucial de considérer la distance entre les panneaux et l’onduleur, car une plus grande distance entraîne une plus grande perte de tension. Pour les installations plus longues, il peut être nécessaire d’augmenter la section des câbles pour compenser la perte.
Une autre considération est la température ambiante. Les câbles doivent être capables de fonctionner efficacement dans des conditions extrêmes. Ainsi, vérifier les plages de température des câbles est essentiel. Les utilisateurs doivent également consulter les fiches techniques des câbles pour garantir qu’ils se conforment aux normes de sécurité et de qualité. Suivre ces recommandations assure que votre installation photovoltaïque fonctionnera de manière fiable pendant de nombreuses années.
Les meilleures pratiques pour l’installation de câbles solaires

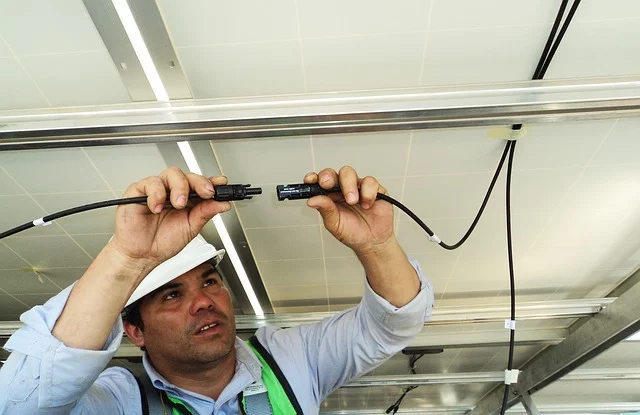

Une installation correcte des câbles solaires est essentielle pour minimiser les pertes d’énergie et garantir la sécurité du système. En premier lieu, il est crucial de planifier soigneusement le trajet des câbles afin de minimiser les longueurs inutiles. Utiliser des conduits appropriés pour protéger les câbles contre les dommages mécaniques est également recommandé.
De plus, un bon étiquetage des câbles peut simplifier la maintenance future en faciliter l’identification. Enfin, prévoir des inspections régulières de l’installation permet d’identifier à temps toute usure éventuelle des câbles. En respectant ces pratiques, vous assurez une installation durable et sûre, maximisant ainsi l’efficacité de votre système photovoltaïque.
Étiquetage et documentation des câbles
L’étiquetage des câbles est une étape souvent négligée lors de l’installation, mais qui revêt une grande importance. Étiqueter correctement chaque câble permet de maintenir une bonne traçabilité et facilite les opérations de maintenance et de dépannage. Par exemple, le fait de savoir quel câble est relié à quel panneau ou à quel onduleur peut faire gagner un temps précieux en cas de problème.
En complément de l’étiquetage, il est conseillé de tenir à jour une documentation précise qui retrace l’ensemble du câblage et des connexions au sein du système. Cette documentation peut inclure des schémas, des photos et les spécifications des câbles. Dans le cas d’une inspection, ces informations peuvent être précieuses pour s’assurer que le système répond aux normes de sécurité.
