Guide complet sur le choix des câbles pour les installations photovoltaïques

Lorsque l’on se lance dans l’aventure des énergies renouvelables, spécifiquement avec des panneaux solaires, il est essentiel de prêter attention au choix des câbles. La performance de votre installation photovoltaïque peut être grandement influencée par la qualité et l’adéquation des câbles utilisés. Chaque détail compte pour maximiser la production d’énergie et garantir la sécurité de l’ensemble du système.

Comprendre les différents types de câbles, leurs sections, et leurs caractéristiques vous aidera dans la formulation d’une installation efficace. Ce guide explore en profondeur les aspects à prendre en compte pour choisir le câblage idéal, contribuant ainsi à optimiser le rendement de votre système solaire et à prolonger sa durée de vie.

Évaluer la longueur et la section des câbles

La première étape crucial en sélectionnant le câble approprié pour votre installation photovoltaïque concerne l’évaluation de la longueur et la section. La longueur du câble doit être déterminée en fonction de la distance entre les panneaux solaires, l’onduleur et le tableau électrique. Des câbles trop longs peuvent engendrer des pertes de tension qui nuisent à la productivité de l’installation.

En général, il est conseillée de maintenir la longueur des câbles aussi courte que possible. Cela permet de diminuer la résistance et donc les pertes d’énergie. Pour les installations résidentielles, des sections de câble de 4 mm² ou 6 mm² sont souvent appropriées. Cela dépend fortement de l’intensité du courant attendu. Pour des installations plus importantes, la section doit être augmentée pour éviter toute surchauffe et garantir un bon fonctionnement.

Calcul de la section adéquate

Le dimensionnement de la section du câble est directement lié à l’intensité de l’énergie électrique qui va circuler à travers lui. Plus l’intensité est élevée, plus la section devra être grande pour éviter des pertes de puissance. En règle générale, les câbles de 4 mm² sont adaptés pour des intensités allant jusqu’à 10 A, alors que des câbles de 6 mm² peuvent supporter des intensités légèrement supérieures.

Pour des estimations précises, il est recommandé d’effectuer des calculs basés sur la distance et la puissance requis. Des outils en ligne et des tableaux de calcul existent pour vous aider à choisir la section adéquate pour votre installation. Ces outils prennent en compte des paramètres importants tels que la température de fonctionnement et la résistance des matériaux.

Types de câbles électriques pour installations solaires

Le choix des types de câbles électriques est une autre décision primordiale pour optimiser votre installation de panneaux solaires. Il existe plusieurs types de câbles adaptés, dont les câbles en série comme H07V-K, H07RN-F et U1000 R2V. Ces câbles sont spécifiquement conçus pour le transport de l’énergie solaire et doivent être capables de résister à des conditions climatiques difficiles.

Les câbles H07V-K sont souvent utilisés pour les installations intérieures, tandis que les H07RN-F sont plus adaptés aux environnements extérieurs en raison de leur protection renforcée contre l’humidité et les UV. U1000 R2V est également un choix populaire, offrant une excellente résistance à la chaleur et la flexibilité, ce qui les rend idéaux pour des installations photovoltaïques.

Considérations spécifiques selon les conditions

Lorsque vous choisissez vos câbles, tenez compte de l’environnement dans lequel ils seront installés. Par exemple, si votre installation est située dans une région très ensoleillée, il peut être opportun d’opter pour des câbles dotés d’une protection anti-UV. De même, dans des zones où le risque de frottement est élevé, privilégiez des câbles robustes qui ne se détériorent pas rapidement.

Qualité des câbles : un point crucial

Il est impératif de ne pas négliger la qualité des câbles que vous allez utiliser dans votre installation. Des câbles de mauvaise qualité peuvent entraîner des défaillances à long terme, de faibles performances et même compromettre la sécurité de votre installation. Pour s’assurer de la qualité des câbles, il est conseillé de se tourner vers des fabricants reconnus et de privilégier des certifications conformes aux normes en vigueur.

Les certifications, telles que le standard EN 50618, indiquent que le câble est conçu spécifiquement pour une utilisation dans les installations photovoltaïques et qu’il respecte les exigences de sécurité. Des câbles de haute qualité permettront également une meilleure conductivité électrique, réduisant ainsi les pertes d’énergie.

Importance des connecteurs

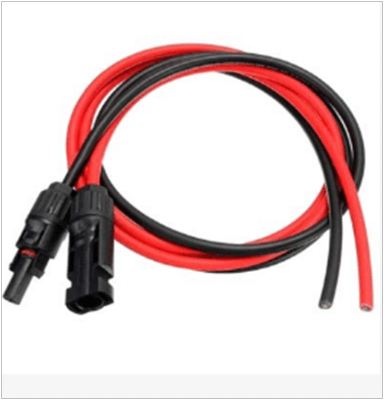

Les connecteurs comme les MC4 jouent également un rôle capital en assurant des connexions fiables et sécurisées entre les panneaux photovoltaïques et les autres composants électroniques. Ces connecteurs doivent être adaptés aux câbles que vous choisissez et respecter les normes de sécurité pour garantir une connexion durable et robuste. En optant pour des connecteurs de qualité, vous minimisez les risques d’échauffement et de défaillance électrique.

Transport de l’énergie et câblage AC vs DC

Pour votre installation photovoltaïque, il est crucial de savoir différencier les câbles destinés au transport d’énergie continue (DC) des câbles pour le transport d’énergie alternative (AC). Les panneaux solaires produisent de l’énergie en courant continu, qui doit ensuite être transformée en courant alternatif via un onduleur pour alimenter vos appareils.

Les câbles DC sont essentiellement utilisés pour acheminer l’énergie des panneaux solaires vers l’onduleur, et doivent être de bonne qualité pour supporter les fluctuations d’énergie. Les câbles AC, quant à eux, sont ceux qui véhiculent l’électricité transformée vers le réseau électrique ou vos appareils domestiques. Il est donc nécessaire d’utiliser des matériaux appropriés en cuivre pour maximiser la conductivité.

Dimensionnement des câbles

Le dimensionnement des câbles pour les transmissions AC et DC doit prendre en compte la distance, l’intensité, et les caractéristiques de charge de votre installation. L’objectif est d’obtenir un bon équilibrage des puissances et d’éviter les surcharges potentielles. En mesurant correctement chaque section et en ajustant les sections adéquates, vous garantirez un fonctionnement fiable et sécuritaire de l’ensemble du système photovoltaïque.

La mise à la terre et la sécurité

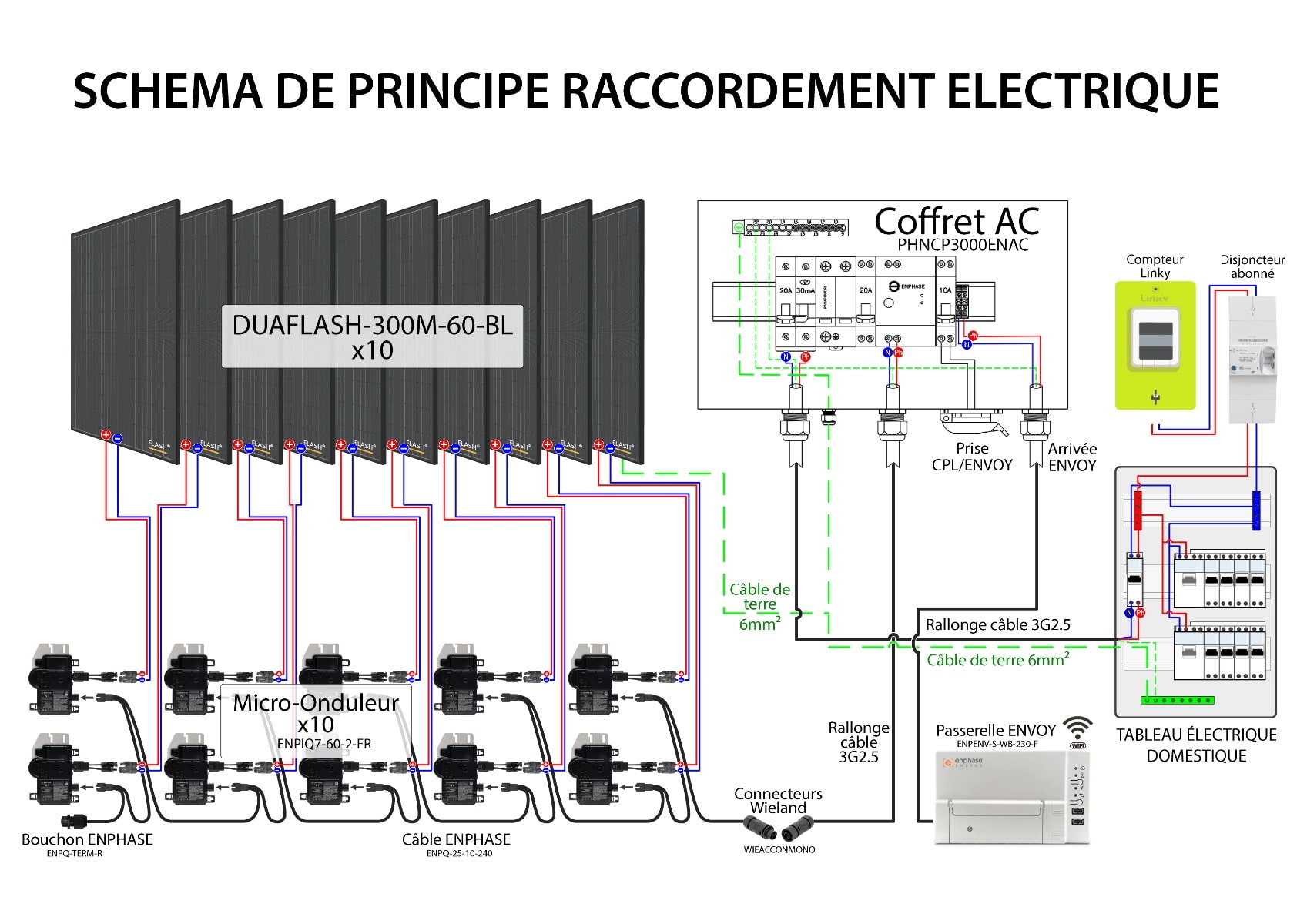

La sécurité est l’un des aspects les plus importants à considérer lors de l’installation de votre système photovoltaïque. Assurer une mise à la terre efficace est crucial pour éviter les risques d’électrocution et garantir la protection de vos équipements. Vous devez intégrer des câbles de mise à la terre, généralement de section 6 mm² ou 16 mm², qui établissent une connexion entre votre installation solaire et votre système électrique.

Ces câbles de terre assurent une protection en cas de court-circuit ou d’autres anomalies électriques, contribuant ainsi à la sécurité des usagers. Les dispositifs de mise à la terre doivent être conformes aux normes de sécurité applicables afin de garantir une installation stable et sûre.

Évaluation et maintenance régulières

Il est tout aussi essentiel de procéder à des évaluations et des maintenances régulières de l’ensemble de votre matériel, y compris les câbles. Contrôlez régulièrement l’état des câbles et des connecteurs, car l’usure peut entraîner des problèmes de sécurité. Un entretien préventif contribuera à prolonger la durée de vie de votre installation et à éviter des futurs coûts de réparation. Planifiez des inspections régulières et n’hésitez pas à faire appel à des professionnels pour des vérifications plus approfondies.

Conclusion sur le choix des câbles solaires

La sélection des câbles pour votre installation photovoltaïque constitue une étape cruciale pour garantir une performance et une sécurité optimales. En évaluant soigneusement la longueur, la section et le type de câbles, vous serez en mesure de maximiser l’efficacité de votre système solaire. Les considérations relatives à la qualité des matériaux, le transport de l’énergie, ainsi que la mise à la terre ne doivent pas être sous-estimées, car elles contribuent toutes à assurer la durabilité et la fiabilité de votre installation.

Pour obtenir de plus amples informations et des conseils sur la sélection des câbles pour votre installation photovoltaïque, n’hésitez pas à explorer des ressources supplémentaires disponibles en ligne.
