Code Couleur des Fils Électriques en Courant Continu

Dans le monde de l’électricité, comprendre le code couleur des fils électriques est crucial, notamment pour garantir la sécurité de toutes installations. Les couleurs attribuées aux fils ne sont pas simplement esthétiques ; elles représentent des fonctions essentielles dans le circuit électrique. Dans cet article, nous allons explorer les spécificités des codes couleurs en matière de courant continu, définir leurs rôles respectifs et discuter de l’importance de ces normes.

Les couleurs des câbles électriques sont régies par des normes strictes, notamment la norme NF C 15-100 en France, qui vise à protéger les utilisateurs des dangers potentiels liés à l’électricité. Cette norme explique précisément quel fil correspond à quelle fonction dans une installation, évitant ainsi toute ambiguïté lorsqu’il s’agit de câblage électrique. Que vous soyez un professionnel du secteur électrique ou un amateur de bricolage, la connaissance de ces codes pourrait vous éviter de graves accidents.

Les Couleurs des Fils Électriques pour le Courant Continu

Les rôles des différentes couleurs de fils

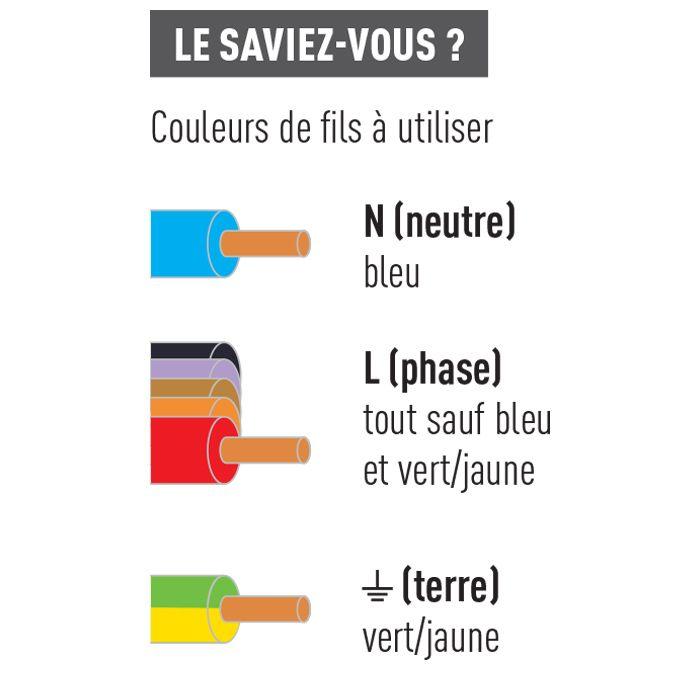

La norme NF C 15-100 définit clairement les couleurs à utiliser pour chaque type de fil : neutre, phase et terre. Voici les principales couleurs :

• Neutre : Bleu clair. Ce fil est responsable de la sortie du courant électrique.
• Phase : Rouge, marron ou noir. C’est par cette couleur que le courant électrique entre dans un appareil.
• Terre : Jaune et vert. Ce fil assure la protection en cas de défaut d’isolement.

Depuis 1970, ces codes couleurs sont obligatoires pour toutes les nouvelles installations, garantissant ainsi un niveau de sécurité élevé.

Les anciennes installations électriques et leurs couleurs

Il est important de noter que les installations électriques antérieures à la norme de 1970 utilisaient un code couleur différent. Par exemple, dans les anciennes installations, le noir ou le rouge était utilisé pour le terre. Le gris ou le blanc могли indiquait le neutre, tandis que le vert et le jaune représentaient la phase. Cela peut créer de la confusion, surtout lors de travaux de rénovation. Il est donc indispensable de disposer de bonnes étiquettes pour identifier correctement les fils dans ces cas-là.

Si vous vous lancez dans un projet de rénovation d’une maison ancienne, il est conseillé d’analyser l’installation pour voir si elle respecte encore les normes en vigueur. Dans certains cas, la mise à jour de l’installation peut être nécessaire et même obligatoire pour des raisons de sécurité.

Identification des Fils Électriques : Outils et Techniques

Utilisation d’un multimètre

Pour les bricoleurs, un multimètre est un outil essentiel pour identifier les fils et leur fonction. Ce dispositif permet de mesurer à la fois l’intensité et la tension du courant électrique. En mesurant le courant entre les fils, vous pouvez déterminer qui est le neutre, qui est la phase, et si vous avez également un conducteur de terre. Cette technique est particulièrement utile si les couleurs ne sont pas visibles ou si elles ne correspondent pas aux normes actuelles.

Pour commencer, vous devez mettre une sonde dans la terre et l’autre dans chaque fil à tester. La présence d’une tension indique que le fil est une phase, alors que l’absence de tension signifie qu’il s’agit probablement d’un neutre ou d’une terre.

Utilisation d’un tournevis testeur

Un tournevis testeur est un autre outil pratique pour identifier le fil de phase. Ce tournevis est conçu pour s’allumer lorsque vous le placez sur un fil de phase. Il suffit de s’assurer que la partie dénudée du fil est exposée pour qu’il puisse fonctionner. Toutefois, veillez à respecter les consignes de sécurité lors de son utilisation, car un contact inapproprié avec un circuit sous tension peut avoir des conséquences graves.

Une fois la phase identifiée, vous pouvez couper l’alimentation générale pour procéder à vos travaux en toute sécurité. Cela vous évite des erreurs de branchement qui pourraient causer des courts-circuits et endommager votre matériel.

Normes et Réglementations de Sécurité

Pourquoi suivre les normes NF C 15-100 est crucial

Respecter les normes NF C 15-100 est primordial pour assurer la sécurité des installations électriques. Ces normes encadrent tout, depuis le choix des matériaux jusqu’à la mise en œuvre des systèmes électriques. En cas de viol de ces règles, vous vous exposez à des risques d’accidents, de chocs électriques, voire d’incendie. De plus, en cas d’accident, vous risquez de ne pas être couvert par votre assurance si l’installation ne respecte pas les normes.

Il est donc essentiel de se faire accompagner par un professionnel lors de l’installation ou de la rénovation de votre système électrique, surtout si vous n’êtes pas familier avec les normes en vigueur. Cela garantit non seulement votre sécurité mais aussi celle des occupants de votre maison.

Le rôle de l’étiquetage dans les installations électriques

Pour éviter les confusions, il est judicieux d’utiliser des étiquettes pour identifier les différents fils dans une installation électrique. Ces étiquettes peuvent être particulièrement utiles dans des installations complexes, où de nombreux fils sont présents. Parfois, des couleurs peuvent s’effacer, ou elles peuvent avoir été mal appliquées. L’étiquetage est donc une façon de protéger vos installations, garantissant que chacun sait quel fil correspond à quelle fonction.

En outre, lorsque vous effectuez des travaux de maintenance ou d’ajouts, ces étiquettes vous aideront à rester organisé et éviter toute confusion qui pourrait mener à des erreurs. Chaque bricolage électrique mérite d’être réalisé en toute sécurité avec une bonne préparation.
