déphasage électrique

Dans le domaine de l’électricité, le concept de déchiffrage électrique suscite un intérêt croissant, notamment en raison de son influence sur les performances des systèmes énergétiques modernes. La compréhension de cette notion devient essentielle pour quiconque souhaite optimiser l’efficacité de ses installations, en particulier dans des domaines tels que les énergies renouvelables où le déphasage joue un rôle prédominant.

Le Déphasage Électrique : Définition et Concepts Fondamentaux

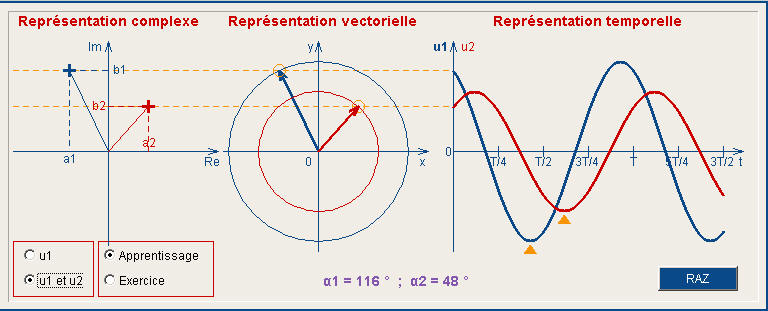

Le déphasage entre tension et courant est une mesure cruciale en électrotechnique, définissant le décalage angulaire entre deux signaux sinusoïdaux de même fréquence. En effet, lorsque ces signaux oscillent, un déphasage peut survenir, influençant la manière dont l’énergie est transférée dans un circuit. Cette relation est souvent représentée par la formule suivante : Δφ = φ₂ – φ₁, où φ₁ et φ₂ sont respectivement les phases des signaux.

Dans un circuit électrique typique, la caractérisation des signaux peut se révéler complexe. Toutefois, bien saisir le déphasage permet d’appréhender des phénomènes tels que l’avance ou le retard de phase. Par exemple, un signal en avance de phase affichera des valeurs maximales avant son homologue, tandis qu’un signal en retard de phase atteindra ses sommets après.

Cette notion est principalement pertinente dans les circuits alternatifs, où les caractéristiques sinusoïdales de courant et de tension se manifestent. Dans l’analyse des réseaux électriques, il est primordial de savoir comment ces grandeurs interagissent, notamment pour éviter des pertes d’énergie significatives causées par le déphasage.

Il existe plusieurs configurations de déphasage qui méritent d’être mentionnées. Les signaux peuvent être :

• En phase : Lorsque Δφ = 0.
• En opposition de phase : Quand Δφ = π (180°).
• En quadrature de phase : Si Δφ = π/2 (90°).

Ces configurations décrivent comment les signaux interagissent et, par conséquent, comment les systèmes peuvent être conçus pour maximiser leur efficacité.

Pourquoi le Déphasage Altère l’Efficacité Énergétique

La gestion du déphasage est cruciale dans l’optimisation de la puissance et de l’efficacité énergétique d’un système électrique. Dans un circuit où tension et courant ne sont pas en phase, cela se traduit par une perte de puissance, qui peut s’avérer coûteuse pour les entreprises. Considérant que le facteur de puissance — qui quantifie cette relation — peut devenir négatif, les infrastructures doivent être ajustées pour garantir une opération efficace.

Dans les installations industrielles, un mauvais facteur de puissance peut entraîner des pénalités financières dues à une consommation excessive d’énergie. Cela est particulièrement vrai pour les entreprises qui fonctionnent sur des réseaux électriques intégrant les équipements d’entreprises comme Siemens ou Schneider Electric, où la mise en conformité énergétique est essentielle pour opérer efficacement.

Les impacts du déphasage sur l’efficacité énergétique peuvent être regroupés en plusieurs points :

• Pertes d’énergie : La consommation d’énergie accrue et inefficace peut engendrer des factures élevées.
• Dimensions des équipements : Les équipements doivent être dimensionnés avec prudence pour compenser les effets du déphasage.
• Ressources renouvelables : Le déphasage joue un rôle dans l’efficacité des systèmes photovoltaïques et des installations éoliennes.

Pour ces raisons, une attention particulière doit être portée au déphasage dans la conception et l’exploitation des systèmes électriques.

Mesures et Techniques de Calcul du Déphasage

Mesurer le déphasage entre tension et courant dans un circuit électrique nécessite des dispositifs appropriés, tels que des oscilloscopes ou des analyseurs de puissance. Ces appareils permettent d’observer les courbes des signaux et d’identifier le déphasage en mesurant le temps entre les pics des deux signaux :

1. Identifier les points de référence sur les courbes de tension et de courant.
2. Mesurer le temps écoulé entre les crêtes de tension et de courant.
3. Utiliser la formule Δφ = (ω·Δt) pour déterminer le déphasage, où ω est la pulsation du système.

Cette mesure sera essentielle pour ajuster les systèmes, minimiser le déphasage et améliorer l’efficacité énergétique. De plus, des logiciels de simulation permettent d’anticiper le comportement d’un système avant sa mise en œuvre, contribuant à la rentabilité à long terme.

Le tableau ci-dessous résume des méthodes courantes de mesure du déphasage :

Il est crucial de se rappeler que les valeurs obtenues doivent être interprétées avec précaution, notamment en tenant compte des conditions de fonctionnement réelles des équipements.

Applications Pratiques et Cas d’Utilisation

Le déphasage trouve des applications diverses dans l’optimisation des systèmes électriques, notamment dans les domaines du chauffage, des moteurs électriques, et des systèmes de production d’énergie renouvelable. Ces technologies modernes, comme celles proposées par Eaton, General Electric ou ABB, nécessitent une manipulation précise du courant alternatif.

Considérons par exemple un moteur à courant alternatif : un déphasage inadéquat entre courant et tension entraîne une consommation accrue, ce qui impacte directement son efficacité. Dans un système d’énergies renouvelables tel qu’un panneau photovoltaïque, le déphasage peut influencer le rendement énergétique global.

Plus spécifiquement, voici quelques domaines où le déphasage joue un rôle déterminant :

• Systèmes de chauffage : Le déphasage au sein des systèmes de chauffage électriques influence la consommation d’énergie et le coût.
• Moteurs électriques : Les moteurs asynchrones souffrent de pertes de rendement dues à des déphasages importants.
• Énergies renouvelables : Dans les installations photovoltaïques, le déphasage affecte la conversion d’énergie.

Les entreprises doivent donc s’assurer que leurs systèmes soient correctement dimensionnés pour minimiser les effets causés par le déphasage.

Le Futur du Déphasage dans les Systèmes Énergétiques

À mesure que le monde se déplace vers des solutions d’énergie durable, la gestion du déphasage dans les systèmes électrique prend une importance accrue. Les avancées technologiques, y compris des systèmes de contrôle plus intelligents conçus par des entreprises telles que Legrand et Hager, permettent l’optimisation et la gestion du déphasage.

D’ici quelques années, la tendance observée vers une meilleure intégration des énergies renouvelables dans les réseaux électriques entraînera une nécessité accrue de monitoring de la phase. Cela peut inclure le développement de nouveaux équipements pour gérer le déphasage et améliorer l’efficacité énergétique des installations.

Les innovations à venir pourraient porter sur :

• L’intelligence artificielle : Amélioration de la gestion de l’énergie pour anticiper et compenser le déphasage en temps réel.
• Matériaux avancés : Développement de nouveaux types de composants ayant de meilleures performances face aux variations de déphasage.
• Systèmes de stockage d’énergie : Intégration de technologies de stockage pour minimiser les pertes dues au déphasage.

Ces évolutions offriront des perspectives fascinantes pour le secteur de l’énergie, tout en contribuant à une meilleure efficacité et durabilité des ressources électriques.
