Déphasage entre tension et courant
Le déphasage entre le courant et la tension est un concept fondamental en électricité et en électrotechnique, particulièrement dans le contexte des circuits à courant alternatif (CA). Comprendre cette notion est essentiel pour optimiser le fonctionnement des équipements électriques, en s’assurant que l’énergie est utilisée efficacement et que les pertes minimales sont engagées.
Le déphasage se réfère à la différence d’angle entre les signaux de tension et de courant dans un circuit. Lorsque la tension et le courant ne sont pas en phase, il en résulte une énergie réactive, qui ne contribue pas au travail effectif fourni par le circuit, mais qui doit tout de même être générée et dissipée.
Ce phénomène se manifeste souvent dans les systèmes où la charge est inductive ou capacitive. Par exemple, dans un circuit où les charges sont principalement inductives, comme les moteurs électriques, le courant est généralement en retard par rapport à la tension, créant un déphasage dans l’ordre de 90 degrés. Inversement, dans des circuits avec des charges capacitives, comme certains condensateurs, le courant peut être en avance sur la tension.
Définition et Importance du Déphasage

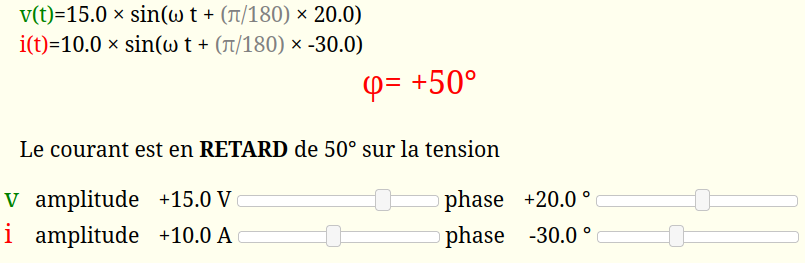

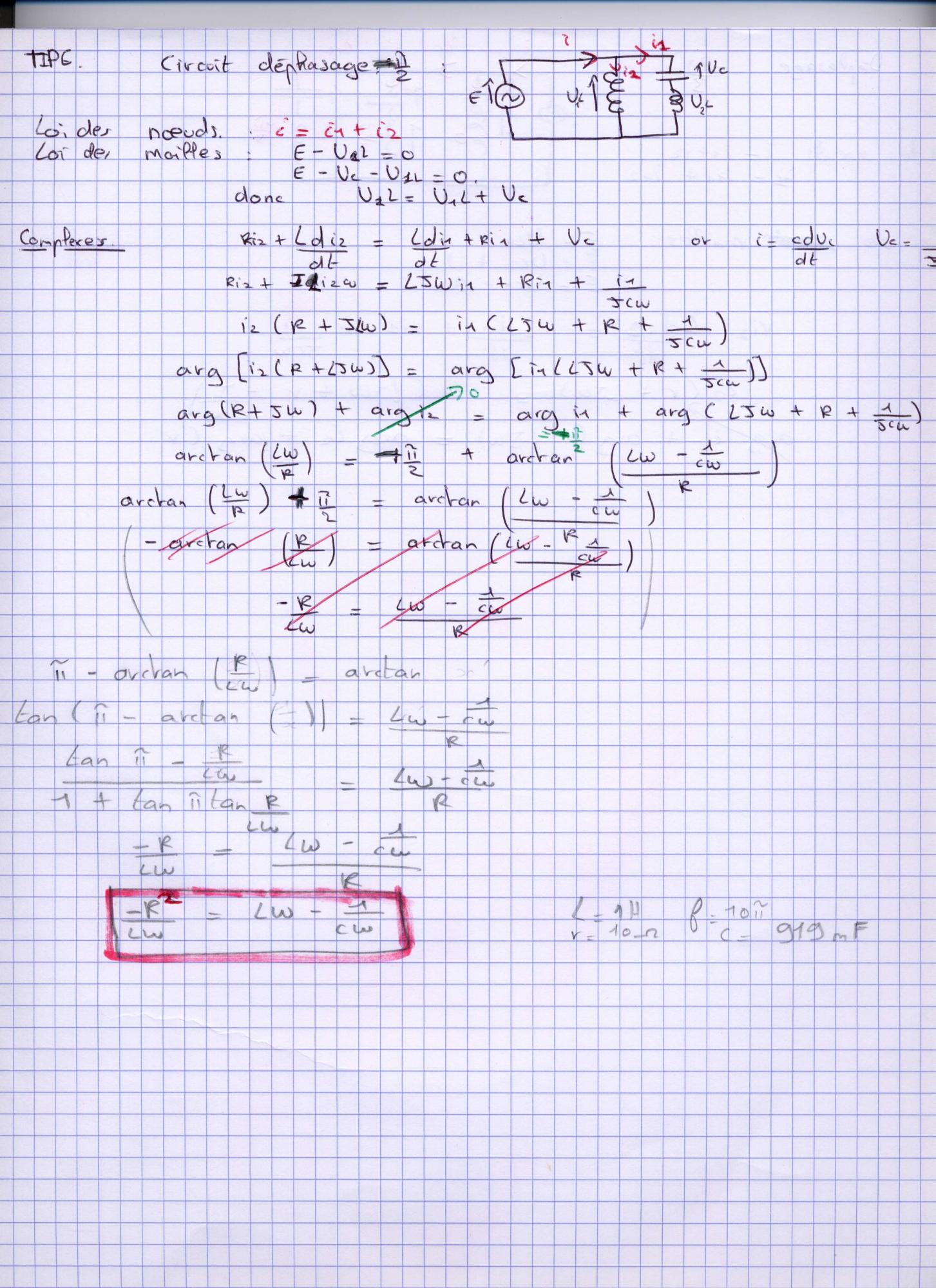

La définition mathématique du déphasage entre deux signaux sinusoïdaux peut être exprimée comme la différence entre leurs angles de phase. Si la tension est représentée par la fonction :
su(t) = Sucos(ωt + φu)
et le courant par :
si(t) = Sicos(ωt + φi)
Alors le déphasage est donné par : Δφ = φi – φu.
La mesure du déphasage est cruciale pour plusieurs raisons. La première est que le déphasage affecte la puissance apparente dans un circuit électrique. La puissance réelle (P), qui est celle que l’on utilise pour la production de travail, est fonction de la puissance apparente (S) et du facteur de puissance (cos φ), ce qui peut être exprimé par la formule :
P = S × cos φ
Par conséquent, une connaissance précise du déphasage vous permet de calculer la puissance réelle efficace que le circuit peut délivrer.
Exemples Pratiques de Déphasage
Dans un cadre pratique, le déphasage est observé dans les circuits qui intègrent des éléments réactifs comme des inducteurs et des condensateurs. Lorsqu’un transformateur est connecté à une source de tension, le courant et la tension peuvent ne pas osciller simultanément. Cette condition est mesurable en utilisant un oscilloscope, qui montre clairement le décalage entre onde de tension et onde de courant.
Considérons un exemple typique d’un moteur électrique : Les moteurs ont une inductance importante, ce qui induit un déphasage majeur entre la tension et le courant. Si vous mesurez la tension aux bornes du moteur et que vous mesurez le courant traversant, vous constaterez que le courant est retardé par rapport aux flux de tension.
À l’inverse, un circuit à condensateur voit le courant en avance sur la tension. Ces relations de phase sont captivantes, car elles illustrent comment les composants réactifs gèrent l’énergie : les moteurs semblent « consommer » de l’énergie avec un retard, tandis que les condensateurs « Libèrent » rapidement l’énergie.
Calcul du Déphasage
Le calcul du déphasage est fondamental dans les systèmes électriques à courant alternatif. Il existe différentes méthodes pour mesurer ce déphasage, avec des instruments variés. L’un des appareils les plus courants est l’oscilloscope, qui peut tracer les signaux de courant et de tension sur le même axe temporel.

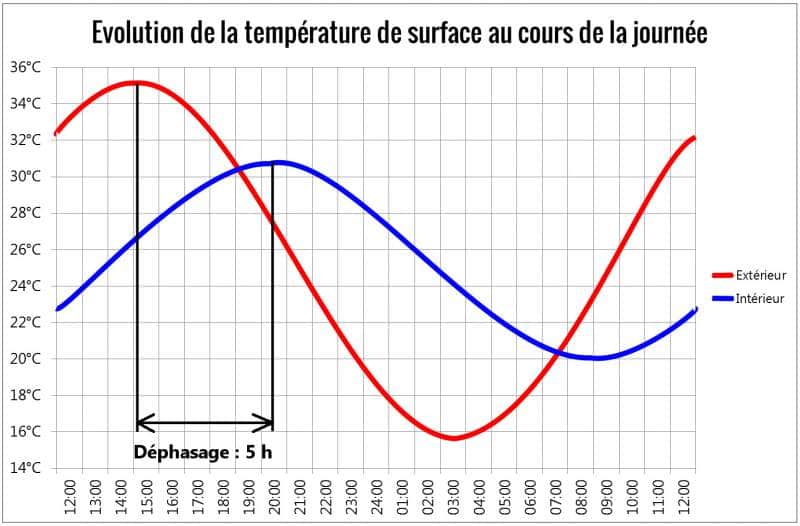

Pour mesurer le déphasage entre deux signaux, commencez par choisir l’un des signaux comme référence. En utilisant l’oscilloscope, localisez un point caractéristique sur le signal de référence, tel qu’un maximum ou un zéro croissant. Ensuite, observe le signal secondaire pour identifier l’instant où il atteint le même point de référence. La différence temporelle entre ces deux événements, divisée par la période du signal, vous donne une base pour déterminer le déphasage en radians ou degrés.
La formule mathématique reliant le déphasage Δφ et le retard temporel Δt est donnée par :
Δφ = 2πfΔt
où f est la fréquence de l’oscillation. Ce type de mesure est essentiel si l’on souhaite réguler le fonctionnement des machines en s’assurant que les déphasages sont dans des limites acceptables, ce qui peut grandement améliorer l’efficacité énergétique.
Retard Temporel et Applications Pratiques
Le retard temporel qui accompagne le déphasage est crucial pour des applications pratiques en physique et ingénierie. En d’autres termes, non seulement le signal de courant est déphasé, mais il est également retardé dans le temps par rapport à la tension. La compréhension de ce retard est essentielle lors de la conception de circuits électroniques, en particulier dans les systèmes PWM (modulation de largeur d’impulsion) et d’autres dispositifs de contrôle de puissance.
Ce retard peut affecter la performance de dispositifs tels que les variateurs de vitesse, où le timing de la tension et du courant peut conditionner l’efficacité et le comportement dynamique du système. Ce type d’analyse est également utilisé dans la gestion de l’énergie pour développer des systèmes d’optimisation, où il est crucial de gérer le flux de l’électricité efficacement.
En conséquence, une compréhension approfondie du déphasage et de ses implications en termes de retard est essentielle pour quiconque s’intéresse à la conception de systèmes électriques avancés ou à la recherche dans le domaine de l’énergétique.
Considérations Pratiques sur le Déphasage
Quand on aborde les considérations pratiques liées au déphasage, il importe de prendre en compte plusieurs dynamiques. Le paramètre principal à explorer est le facteur de puissance, qui est calculé à partir du déphasage entre la tension et le courant. Un facteur de puissance faible est souvent synonyme d’une charge inductive ou capacitive excessive, ce qui peut entraîner des coûts additionnels pour les entreprises en raison des pénalités sur les factures d’électricité.
Une approche pour améliorer le facteur de puissance consiste à utiliser des condensateurs de correction. Ces dispositifs permettent de compenser le déphasage et peuvent être installés à plusieurs points stratégiques du circuit, améliorant ainsi l’efficacité énergétique. Ce processus de compensation est vital pour minimiser les pertes de puissance et garantir une utilisation optimale de toutes les ressources énergétiques disponibles.
Au-delà de la simple implantation des condensateurs, les gestionnaires d’énergie doivent aussi former une compréhension dynamique de l’interrelation entre l’inductance, la capacitance, et leur impact respectif sur le déphasage. Une stratégie de gestion efficace du déphasage peut donc non seulement améliorer la performance des machines, mais également réduire le coût de fonctionnement de l’ensemble d’un système électrique.
Conclusions et Perspectives d’Avenir sur le Déphasage
Le déphasage entre la tension et le courant est une composante essentielle de l’analyse électrique et de l’électrotechnique. Au fil des années, avec le développement de nouvelles technologies et la constante recherche d’amélioration de l’efficacité énergétique, la compréhension de cette notion a pris une importance croissante. Les ingénieurs et chercheurs s’efforcent continuellement de développer de meilleures méthodes de mesure et de compensation du déphasage, tout en intégrant ces concepts dans des systèmes de gestion d’énergie intelligents.
Les avancées actuelles dans les domaines des capteurs, des actuateurs, et de l’intelligence artificielle promettent de simplifier la mesure et le contrôle de ces phénomènes électriques. L’intégration de solutions approchantes permettra de créer des systèmes plus réglables et optimisés, amenant à utiliser pleinement les ressources énergétiques disponibles tout en réduisant les coûts.
En conclusion, les travaux futurs pourraient s’orienter vers l’automatisation du réglage des phaseurs dans les réseaux intelligents, où l’énergie pourrait être distribuée de façon encore plus efficace, tant dans des applications industrielles que domestiques.
