disjoncteur pour borne de recharge

La transition vers les véhicules électriques nécessite une infrastructure de recharge appropriée, notamment à domicile. Le choix du bon disjoncteur pour votre borne de recharge est fondamental pour garantir à la fois la sécurité et l’efficacité de votre installation. Ce guide détaillé explore les aspects techniques cruciaux qui vous permettront de faire le meilleur choix quant au disjoncteur à utiliser pour votre borne de recharge, en mettant l’accent sur les normes, les types de disjoncteurs, ainsi que sur l’installation et la maintenance nécessaire.

Le rôle essentiel du disjoncteur dans une installation de recharge

Dans un système de recharge pour véhicule électrique, le disjoncteur joue un rôle prépondérant. Il est essentiel pour deux raisons principales :

• Protection contre les surcharges : En cas de consommation excessive de courant, le disjoncteur interrompt l’alimentation pour éviter la surchauffe des câbles, ce qui est crucial pour prévenir les incendies.
• Protection contre les courts-circuits : Si un défaut électrique se produit, le disjoncteur coupe rapidement le circuit, ce qui contribue à préserver l’intégrité de l’installation électrique.

Pour une borne de recharge, le disjoncteur doit être dimensionné de manière adéquate pour supporter la puissance nécessaire tout en assurant une protection optimale. Il est recommandé d’opter pour un disjoncteur automatique qui peut supporter des puissances variées selon les besoins de votre véhicule.

Normes et réglementations à respecter

Les bornes de recharge pour véhicules électriques doivent répondre à des normes strictes pour assurer leur sécurité et leur fiabilité. Parmi les normes les plus importantes, on trouve :

• ANSI/UL 2202 : Norme américaine pour les systèmes de charge de véhicules électriques.
• IEC 61851 : Norme internationale relative aux systèmes de charge conductive pour véhicules électriques.

Ces normes exigent l’installation d’un disjoncteur différentiel sur le tableau électrique pour toute borne de recharge. Ce type de protection est indispensable pour assurer une utilisation sécurisée à domicile.

Types de disjoncteurs et leurs spécificités

Il existe différents types de disjoncteurs qui s’adaptent à des usages spécifiques. Chacun a ses propres caractéristiques techniques qu’il convient de connaître avant l’achat :

Pour les bornes de recharge, il est généralement conseillé d’opter pour un disjoncteur de classe A avec une sensibilité de 30 mA. Cela permettra d’assurer une protection adéquate face aux éventuels courants de fuite.

Calcul de l’ampérage nécessaire

Le choix de l’ampérage du disjoncteur dépend également de la puissance de la borne de recharge. Voici une formule simple pour calculer l’ampérage requis :

Ampérage = Puissance(W) / Tension(V)

Par exemple :

• Pour une borne de 3,7 kW (monophasé 230V) :
  3700W / 230V = 16,09A. Un disjoncteur de 20A serait approprié.
• Pour une borne de 7,4 kW (monophasé 230V) :
  7400W / 230V = 32,17A. Un disjoncteur de 40A serait nécessaire.
• Pour une borne de 11 kW (triphasé 400V) :
  11000W / (400V * √3) = 15,88A. Un disjoncteur de 20A par phase serait suffisant.

Caractéristiques techniques des disjoncteurs pour bornes de recharge

Lors de l’évaluation des disjoncteurs, certaines caractéristiques techniques prennent une importance clé. Les disjoncteurs pour bornes de recharge doivent présenter des spécifications précises :

• Courbe de déclenchement : Généralement de type C, offrant une bonne protection contre les surcharges et les courts-circuits.
• Pouvoir de coupure : Au moins 6 kA pour une installation domestique, garantissant que le disjoncteur peut gérer les pics de courant.
• Tension nominale : 230V pour le monophasé, 400V pour le triphasé, afin de s’adapter aux installations modernes.
• Fréquence : 50 Hz est standard en Europe, ce qui doit également être vérifié lors de l’installation.

En sélectionnant un disjoncteur intelligent, il est possible d’optimiser les performances de votre installation de recharge, permettant une gestion plus efficace de l’énergie consommée.

Installation du disjoncteur différentiel

Pour garantir une installation sûre, solliciter un électricien qualifié est primordial. Voici les étapes de base pour l’installation d’un disjoncteur pour borne de recharge :

• Coupure de l’alimentation générale.
• Vérification de l’absence de tension à l’aide d’un Vérificateur d’Absence de Tension (VAT).
• Placement du disjoncteur différentiel sur un rail DIN du tableau électrique.
• Positionnement du module en amont du disjoncteur de dérivation.
• Raccordement des fils neutres (bleu) et de phase (rouge ou marron) entre le disjoncteur différentiel et le circuit de la borne.

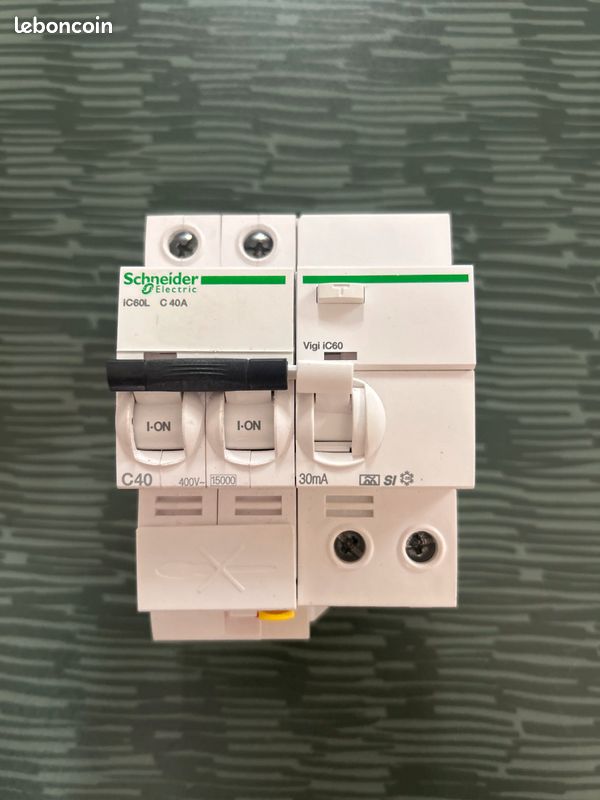

Avoir un disjoncteur Schneider ou un disjoncteur Legrand est souvent recommandé pour leur fiabilité et leur solidité, facilitant l’installation et l’entretien.

Les meilleures marques de disjoncteurs pour bornes de recharge

Différentes marques proposent des disjoncteurs différentiels de type A, chacun ayant ses spécificités. Voici une sélection de trois options notables reconnues pour leur qualité :

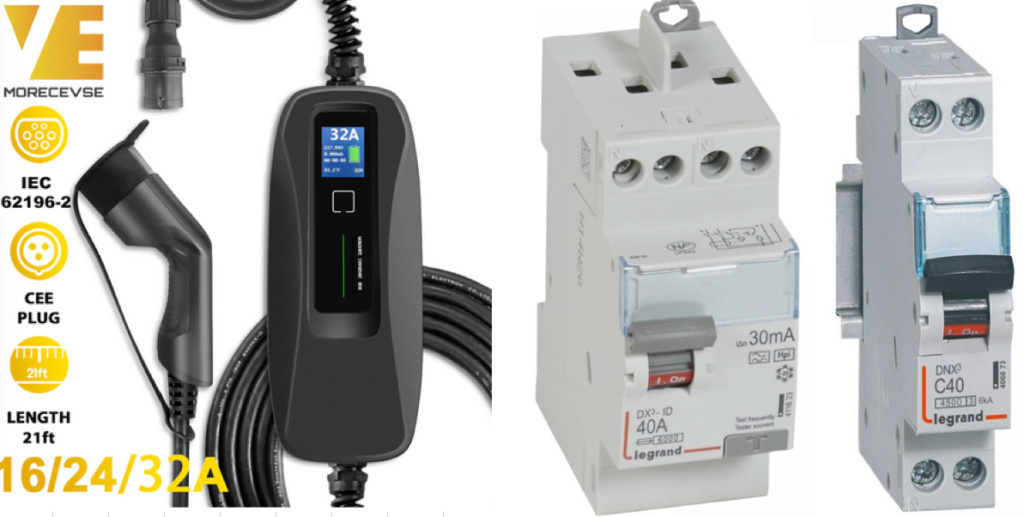

1. Legrand 411765 TX3 FI 40 A :
   • Dimensions : 10,1 x 7.8 x 8.9 cm
   • Poids : 280 grammes
   • Tension : 230V
   • Avantages : Fiabilité, solidité de la coque, simplicité d’installation.
2. Dimensions : 10,1 x 7.8 x 8.9 cm
3. Poids : 280 grammes
4. Tension : 230V
5. Avantages : Fiabilité, solidité de la coque, simplicité d’installation.
6. Schneider A9Z21425 :
   • Dimensions : 11,8 x 9,5 x 5,3 cm
   • Poids : 360 grammes
   • Tension : 415V
   • Avantages : Installation facile, adapté pour des installations électriques de grande importance.
7. Dimensions : 11,8 x 9,5 x 5,3 cm
8. Poids : 360 grammes
9. Tension : 415V
10. Avantages : Installation facile, adapté pour des installations électriques de grande importance.
11. Hager CDA463D modèle 63 A :
    • Dimensions : 5 x 5 x 5 cm
    • Poids : 200 grammes
    • Tension : 400V
    • Avantages : Conception durable, simplicité d’installation.
12. Dimensions : 5 x 5 x 5 cm
13. Poids : 200 grammes
14. Tension : 400V
15. Avantages : Conception durable, simplicité d’installation.

Il est essentiel de faire un choix éclairé basé sur vos besoins spécifiques en matière de recharge. La sélection adéquate du disjoncteur, couplée à une installation par un professionnel certifié, vous assure un système de recharge efficace et sûr.
