kva kw cos phi

Le thème de la conversion entre kVA, kW et le facteur de puissance (cos phi) est crucial pour quiconque s’intéresse à la gestion de l’énergie, en particulier dans le domaine électrique. Que vous soyez un professionnel de l’énergie, un ingénieur ou simplement curieux d’en apprendre davantage sur les systèmes électriques, comprendre ces concepts est essentiel pour optimiser la consommation et la distribution de l’énergie. Cet article explore en détail ces unités, leur relation et leur application pratique dans les systèmes électriques modernes.

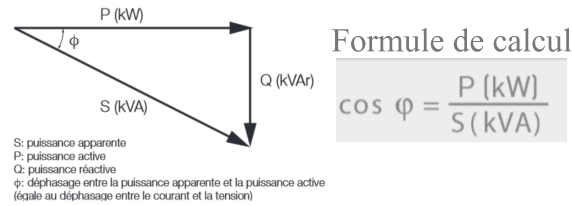

Comprendre les concepts clés : kVA, kW et cos phi

Définition de la puissance apparente (kVA)

La puissance apparente, mesurée en kilovoltampères (kVA), est une mesure de l’énergie totale dans un circuit électrique. Contrairement aux kW, qui représentent la puissance convertie en travail utile, les kVA incluent à la fois l’énergie réelle et l’énergie réactive dans le circuit. Cette distinction est particulièrement importante dans les installations où les charges électriques peuvent inclure des moteurs et des transformateurs, qui introduisent une composante réactive.

• Puissance apparente (kVA) : Total de l’énergie dans un système électrique.
• Puissance active (kW) : Énergie utilisée pour effectuer un travail.
• Puissance réactive (kVAR) : Énergie nécessaire pour maintenir les champs magnétiques dans certains appareils électriques.

Pour illustrer cette relation, considérons un système électrique où la puissance active est de 100 kW et le facteur de puissance est de 0,8. Cela signifie que la puissance apparente peut être calculée en divisant la puissance active par le facteur de puissance :

kVA = kW / cos phi = 100 kW / 0,8 = 125 kVA

Calcul de la puissance active (kW)

La puissance active, souvent mesurée en kilowatts (kW), est la quantité d’énergie réellement consommée par les appareils électriques pour faire fonctionner des machines, des lumières, et bien plus. Cette mesure est particulièrement pertinente pour les factures d’électricité, qui se basent généralement sur la consommation de kW. Pour les applications industrielles où le facteur de puissance est dégradé, il est important de maintenir un bon rapport entre kW et kVA afin de réduire les frais liés à une puissance réactive excessive.

Pour convertir la puissance apparente en puissance active, on utilise la formule suivante :

kW = kVA * cos phi

Le rôle du facteur de puissance (cos phi)

Le facteur de puissance, représenté par cos phi, est une mesure de l’efficacité avec laquelle l’énergie électrique est utilisée. Un facteur de puissance de 1 indique que toute l’énergie fournie est utilisée efficacement ; un facteur inférieur indique qu’il y a des pertes, souvent dues à des charges inductives. Une mauvaise gestion du facteur de puissance peut entraîner des coûts supplémentaires sur la facture d’électricité, en raison de la nécessité de compenser l’énergie réactive.

Applications pratiques de kVA, kW et cos phi

Industrie et équipements électriques

Dans l’industrie, le choix entre kVA et kW est un élément clé pour la conception et l’optimisation de systèmes électriques. Les moteurs, par exemple, nécessitent souvent une attention particulière en ce qui concerne le facteur de puissance. Les marques comme Schneider Electric, Siemens et Mitsubishi Electric proposent des solutions pour améliorer la gestion de l’énergie et optimiser le facteur de puissance dans des installations industrielles.

Voici quelques applications industrielles courantes où ces concepts sont fondamentaux :

• Équipements de transformation de l’énergie (ex. transformateurs).
• Installations d’éclairage nécessitant un calcul précis de la puissance active.
• Moteurs électriques où l’utilisation efficace de l’énergie peut réduire les coûts d’exploitation.

Impact sur la conception de réseaux électriques

La compréhension de la relation entre kVA, kW et cos phi est également vitale dans la conception de réseaux électriques. Les ingénieurs doivent s’assurer que la capacité des transformateurs et des câbles est suffisante pour gérer la puissance apparente, tout en maintenant des niveaux de puissance active élevés. Les entreprises comme Eaton et ABB participent à des projets visant à moderniser les infrastructures électriques pour soutenir une consommation d’énergie plus efficace.

Les installateurs et les gestionnaires de réseau doivent veiller à :

1. Évaluer la demande de puissance dans les installations nouvelles et existantes.
2. Optimiser la taille des équipements en fonction des besoins de la puissance active et apparente.
3. Surveiller le facteur de puissance pour éviter des pénalités financières.

Gestion de l’énergie et économies

La gestion efficace de la consommation d’énergie peut entraîner d’importantes économies pour les entreprises. En améliorant le facteur de puissance et en réduisant l’écart entre kVA et kW, les entreprises peuvent non seulement réduire leurs coûts d’énergie mais également prolonger la durée de vie de leurs équipements. Des entreprises comme Legrand et Socomec offrent des solutions de gestion de l’énergie qui permettent de surveiller et d’optimiser la consommation d’énergie.

Calculs avancés liés à kVA, kW et cos phi

Méthodes de calcul du facteur de puissance

Le calcul du facteur de puissance peut se réaliser via différentes méthodes. Parmi celles-ci, nous pouvons citer :

• Utilisation de compteurs d’énergie qui intègrent la mesure de la puissance réactive.
• Calculs à l’aide de la formule cos phi = kW / kVA.
• Analyse de la répartition des charges dans les systèmes électriques.

Outils et logiciels pour le calcul

Plusieurs outils et logiciels sont disponibles sur le marché pour faciliter le calcul et la gestion de la puissance dans les systèmes électriques. Ces solutions logicielles sont souvent proposées par des grandes marques, et permettent d’analyser en temps réel la consommation d’énergie, d’optimiser le dimensionnement des équipements et de prévoir les économies potentielles.

Les outils comme ceux proposés par Phoenix Contact ou WEG permettent non seulement de mesurer, mais aussi de simuler différents scénarios électriques afin d’optimiser les installations.

Régulations et normes liées à la puissance

Cadre réglementaire

Différents pays ont mis en place des réglementations concernant la consommation d’énergie et l’efficacité énergétique. Ces règles visent à garantir que les entreprises maintiennent un bon facteur de puissance, évitant ainsi des pénalités financières. En Europe, les directives de l’UE obligent les utilisateurs à investir dans des systèmes de correction du facteur de puissance lorsque celui-ci est inférieur à un certain seuil.

Normes de puissance

Les normes telles que celles établies par l’IEC (Commission électrotechnique internationale) et les normes locales définissent des seuils spécifiques pour le facteur de puissance dans des installations industrielles. Les entreprises doivent respecter ces normes afin d’éviter des pénalités et de garantir un fonctionnement sûr et efficace de leur équipement.

Pratiques de conformité

Pour respecter ces normes, les entreprises doivent adopter des pratiques de conformité qui incluent :

• Évaluation régulière du facteur de puissance des installations.
• Installation de systèmes de correction du facteur de puissance lorsque nécessaire.
• Formation continue du personnel sur les pratiques d’efficacité énergétique.

Perspectives d’avenir sur la gestion de l’énergie

Innovations technologiques

Le secteur de l’énergie évolue rapidement grâce à l’intégration de technologies avancées. Les innovations telles que la gestion intelligente de l’énergie et les systèmes de stockage d’énergie contribuent à améliorer le facteur de puissance et à réduire les coûts associés à la puissance réactive. Des entreprises comme General Electric et Siemens développent des solutions de réseau intelligent pour optimiser la consommation et améliorer l’efficacité.

Énergies renouvelables et gestion de la puissance

Avec la montée des énergies renouvelables, les enjeux liés à kVA, kW et cos phi deviennent encore plus pertinents. Les systèmes de production d’énergie solaire, par exemple, nécessitent une gestion précise de la puissance pour s’intégrer efficacement dans le réseau. L’expertise de sociétés comme ABB et Schneider Electric dans le domaine de l’énergie renouvelable illustrent l’importance de ces concepts pour l’avenir durable des systèmes énergétiques.

Vers une consommation d’énergie durable

La sensibilisation croissante aux enjeux environnementaux incite les entreprises à prendre des décisions responsables en matière d’énergie. En adoptant des technologies pour améliorer le facteur de puissance et optimiser la consommation, il est possible de réduire l’empreinte carbone tout en améliorant l’efficacité économique. Des programmes de subventions et d’incitations fiscales sont de plus en plus disponibles pour aider les entreprises à investir dans des solutions énergétiques durables.
