comment mesurer une frequence avec un multimetre

Dans un monde toujours plus technologique, savoir comment mesurer une fréquence avec un multimètre devient une compétence essentielle pour les professionnels de l’électronique, ainsi que pour les passionnés. Que ce soit pour diagnostiquer un circuit ou pour s’assurer du bon fonctionnement d’un appareil, comprendre cette méthode est cruciale pour obtenir des résultats fiables. Plongeons dans les détails pratiques, les conseils, et les outils nécessaires pour réaliser cette tâche efficacement.

Les bases de la mesure de fréquence avec un multimètre

Avant de se lancer dans la mesure, il est essentiel de comprendre ce qu’est réellement la fréquence. En termes simples, la fréquence se réfère au nombre de cycles d’un signal qui se produisent en une seconde, mesurée en hertz (Hz). Par exemple, un signal oscillant à 60 Hz complète 60 cycles en une minute.

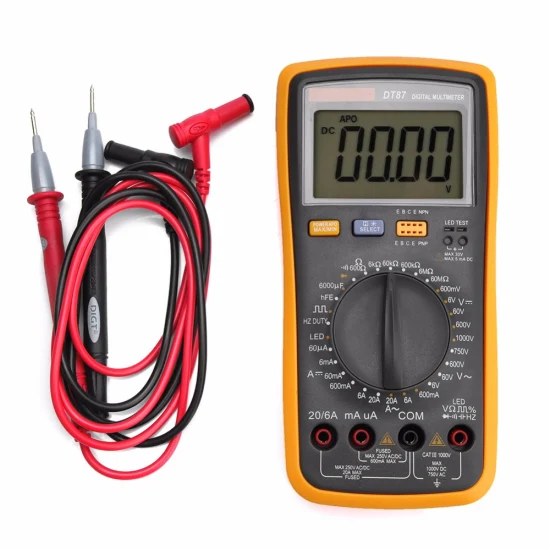

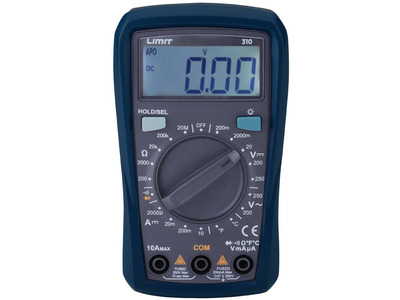

Les multimètres modernes, notamment ceux de marques reconnues telles que Fluke, Klein Tools, ou Extech, sont souvent équipés d’une fonction de mesure de fréquence. Cette capacité rend la tâche de mesure plus accessible, même pour ceux qui ne sont pas des experts en électronique.

Choisir le bon multimètre pour mesurer la fréquence

Pas tous les multimètres ne sont créés égaux. Voici quelques critères à considérer lors du choix de votre appareil :

• Compatibilité avec les fréquences analogiques et numériques
• Précision de la mesure
• Facilité d’utilisation (interface et affichage)
• Fonctionnalités supplémentaires (comme la mesure de tension et de courant)

Des marques comme Mean Well et Testo offrent des multimètres de haute précision qui répondent à ces critères, permettant ainsi d’obtenir des résultats optimaux.

Processus pour mesurer la fréquence

Pour effectuer une mesure de fréquence avec votre multimètre, suivez ces étapes simples :

1. Préparation : Assurez-vous que le multimètre est bien réglé sur la fonction de fréquence.
2. Connectez les sondes : Branchez les sondes aux bornes appropriées du multimètre et à votre source de signal.
3. Lire la mesure : Observez l’affichage pour connaître la fréquence mesurée en hertz.
4. Vérification : Effectuez plusieurs mesures pour confirmer la stabilité du signal.

Il est souvent recommandé de mesurer plusieurs fois pour s’assurer de la cohérence des résultats, surtout si la lecture fluctue. Pour cela, des modèles tels que le Gossen Metrawatt ou le Agilent peuvent offrir une grande stabilité dans les lectures.

Les erreurs courantes à éviter lors de la mesure de la fréquence

Comme pour toute procédure technique, il existe des pièges potentiels que les utilisateurs doivent garder à l’esprit pour éviter des erreurs de mesure. Un des principaux problèmes réside souvent dans la mauvaise connexion des sondes. Voici quelques erreurs fréquentes :

• Connexion incorrecte des sondes, entraînant une mesure erronée
• Choix de la mauvaise échelle de mesure sur le multimètre
• Mesure de signaux bruités ou instables
• Utilisation d’un multimètre inadapté à la fréquence à mesurer

Éviter ces erreurs peut considérablement améliorer la précision de vos mesures. De plus, des marques comme Hameg proposent des solutions adaptées aux environnements exigeants.

Les implications des mesures de fréquence précises

Mesurer la fréquence avec précision peut avoir des conséquences significatives :

• Optimisation des circuits électroniques
• Maintenance préventive d’équipements électriques
• Amélioration de la conformité avec des normes industrielles
• Réduction des coûts liés aux erreurs dans le système

Ces implications ne sont pas à sous-estimer. En 2025, alors que les besoins en énergies renouvelables et en technologies intelligentes augmentent, le rôle des mesures de fréquence deviendra encore plus crucial.

Utilisation des outils avancés pour les mesures de fréquence

Pour ceux qui cherchent à approfondir leur expertise, des outils avancés permettent de mesurer la fréquence de manière beaucoup plus précise. Utiliser des appareils tels que des oscilloscopes ou des analyseurs de spectre peut offrir des résultats presque instantanés avec des rapports détaillés.

Des marques comme Triumphs ou Mean Well proposent des équipements qui, bien que plus chers, peuvent rendre vos mesures beaucoup plus fiables.

Les oscilloscopes pour des mesures de fréquence détaillées

Les oscilloscopes permettent d’observer les variations de tension au fil du temps, offrant ainsi une visualisation claire du signal. Voici quelques avantages :

• Affichage graphique des signaux
• Capacité à mesurer des signaux complexes
• Détection facile des anomalies dans le signal

Pour des applications professionnelles, cette méthode est souvent préférable à la mesure avec un simple multimètre, surtout lorsque l’on travaille avec des signaux à haute fréquence ou des circuits complexes.

Analyseurs de spectre pour une précision optimale

Les analyseurs de spectre fournissent des détails encore plus précis sur les fréquences présentes dans un signal. Ils peuvent afficher des informations détaillées sur la puissance du signal à différentes fréquences, ce qui peut être invaluable pour les ingénieurs et les techniciens. Voici quelques-unes de leurs applications :

• Analyse des signaux de communication
• Évaluation des performances des systèmes RF
• Dépistage des interférences dans les systèmes électroniques

Investir dans ces outils peut considérablement améliorer la qualité de votre travail, surtout si vous vous engagez dans des projets à long terme dans le domaine de l’énergie solaire ou d’autres domaines technologiques.

Application pratique : mesurer une fréquence en circuit

Pour illustrer les concepts abordés, voyons un exemple concret de la manière dont vous pourriez mesurer la fréquence d’un circuit dans un projet d’énergie solaire. Supposons que vous ayez installé un petit convertisseur de courant dans votre installation, et que vous souhaitiez vérifier son bon fonctionnement.

• Branchement : Connectez le multimètre à la sortie du convertisseur.
• Réglage : Assurez-vous que le multimètre est configuré pour mesurer la fréquence.
• Mesure : Prenez note de la fréquence affichée.
• Validation : Comparez le résultat avec les spécifications de votre convertisseur.

Cette méthode simple peut vous aider à diagnostiquer des problèmes potentiels avant qu’ils ne deviennent critiques. Des marques comme Agilent ou Testo proposent des multimètres parfaits pour ces applications.

Conclusion de l’application pratique

En pratiquant régulièrement la mesure de fréquence, les professionnels peuvent affiner leurs compétences et améliorer progressivement la sécurité et l’efficacité de leurs installations. Mesurer des fréquences avec précision ouverte la voie à une multitude de stratégies innovantes dans le domaine de l’énergie et au-delà.
