onduleur schéma électrique

Le monde de l’énergie électrique évolue rapidement, et au cœur de cette transformation se trouve l’onduleur, un appareil essentiel pour la conversion et la gestion de l’énergie. Que ce soit pour des applications photovoltaïques, des systèmes de climatisation ou des installations industrielles, le circuit onduleur joue un rôle crucial, souvent méconnu. Dans cet article, nous explorerons en profondeur le fonctionnement des onduleurs, leur schéma électrique et leur importance dans diverses configurations d’installation. Nous aborderons également des solutions innovantes proposées par des marques telles que Schneider et Valeo, qui restent à la pointe de la technologie dans ce domaine. Il est essentiel de comprendre non seulement le fonctionnement des onduleurs, mais aussi les implications de leur utilisation dans un monde qui se tourne de plus en plus vers les énergies renouvelables.

Comprendre l’onduleur et son schéma électrique

Un onduleur solaire schéma constitue la pierre angulaire de toute installation photovoltaïque. Cette machine permet de transformer le courant continu (CC) produit par les panneaux solaires en courant alternatif (CA), qui peut être utilisé pour alimenter les appareils électriques. Le schéma électrique d’un onduleur représente les différents composants électroniques qui interagissent pour permettre cette conversion. Les principales étapes de ce processus incluent la réception du courant continu, son traitement via des semi-conducteurs, et finalement l’émission de courant alternatif.

Éléments du schéma électrique de l’onduleur

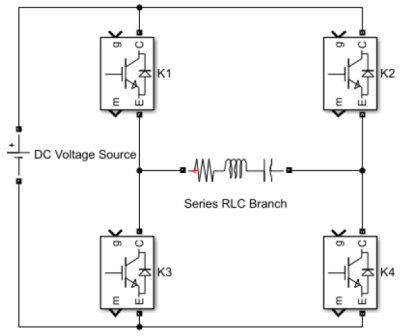

Le schéma électrique d’un onduleur est composé de plusieurs éléments clés, dont le but est d’assurer une conversion efficace et sécurisée de l’énergie. Voici les principaux composants que l’on retrouve dans un installation onduleur électrique :

• Convertisseur CC/CA : C’est le cœur de l’onduleur, où se produit la majorité des transformations d’énergie.
• Fusibles et disjoncteurs : Ces dispositifs de sécurité protègent le système contre les surcharges et les courts-circuits.
• Transformateur : Il peut être utilisé pour ajuster les niveaux de tension en fonction des besoins de l’installation.
• Capteurs et contrôleurs : Ils surveillent en continu les performances du système et ajustent les paramètres pour maximiser l’efficacité.

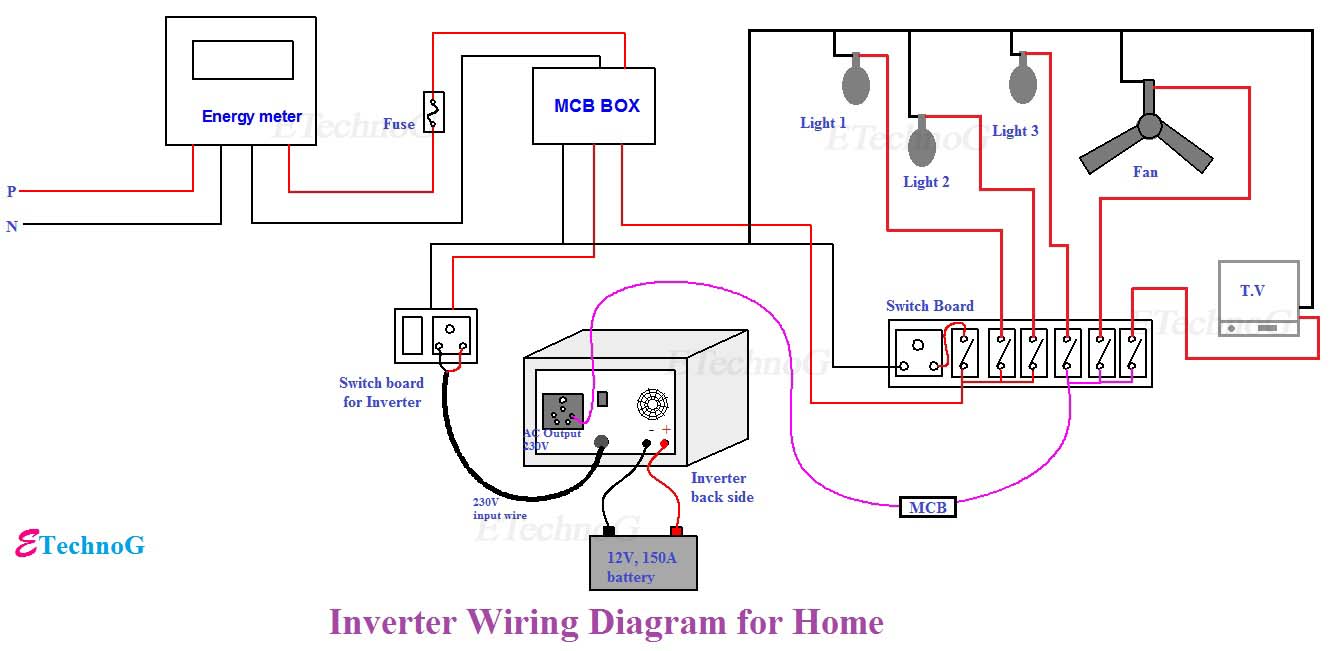

En ce qui concerne le câblage onduleur électrique, il est essentiel d’adopter des normes de sécurité rigoureuses afin d’éviter les pertes d’énergie et d’assurer la fiabilité du système. Par exemple, l’utilisation de câbles adaptés à la tension et à l’ampérage est nécessaire pour le bon fonctionnement de l’onduleur. Les schémas relatifs aux installations doivent donc être conçus avec soin afin de répondre à toutes les normes en vigueur.

Les différents types d’onduleurs : avantages et inconvénients

Il existe plusieurs types d’onduleurs sur le marché, chacun ayant ses propres caractéristiques, avantages et inconvénients. Parmi les plus courants, on trouve :

1. Onduleurs centraux : Utilisés pour de grandes installations photovoltaïques. Ils offrent une solution efficace pour convertir le CC en CA, mais se heurtent à un manque de flexibilité en cas d’ombre sur une partie des panneaux.
2. Micro-onduleurs : Ces dispositifs sont installés sur chaque panneau. Bien qu’ils soient généralement plus chers, ils permettent une optimisation de la production d’énergie de chaque panneau indépendamment.
3. Onduleurs hybrides : Conçus pour interagir avec des systèmes de stockage d’énergie, comme des batteries, ils peuvent gérer à la fois le courant CC et CA, ce qui les rend adaptés à des installations qui nécessitent stockage et flexibilité.

Évaluation de la performance des différents onduleurs

Pour bien choisir son onduleur, il est impératif d’évaluer la performance de chaque type. Cela peut être fait à travers plusieurs critères :

• Efficacité : Mesurée en pourcentage, l’efficacité d’un onduleur indique combien d’énergie il peut transformer sans pertes. Les modèles les plus récents affichent des rendements de plus de 95 %.
• Fiabilité : La longévité des onduleurs est cruciale. Un bon onduleur doit pouvoir fonctionner sans problème pendant au moins 10 à 15 ans.
• Facilité d’installation : Un schéma électrique clair et des instructions précises peuvent faciliter le montage et réduire les coûts d’installation.
• Sav et garanties : Le soutien technique proposé par le fabricant et la durée de la garantie sont également des éléments importants à prendre en compte.

Les enjeux de l’onduleur dans les installations modernes

Les onduleurs jouent un rôle prépondérant dans la transition vers une production énergétique plus durable et moins polluante. À l’heure où la demande énergétique explose, la capacité de gérer des équipements qui deviennent de plus en plus dépendants de l’électricité sans impacter l’ensemble du réseau devient un enjeu majeur. Schneider et Valeo, par exemple, investissent massivement dans la recherche et développement de solutions d’onduleurs plus intelligents et plus efficaces.

Les onduleurs comme intégrateurs d’énergie renouvelable

Les avancées technologiques vont au-delà de la simple conversion d’énergie : les onduleurs sont maintenant au cœur des systèmes modernes d’intégration d’énergie renouvelable. Dans un contexte de transition énergétique, les Schneider onduleur et Valeo onduleur sont à la pointe pour interconnecter les sources d’énergies renouvelables avec des solutions de stockage et des réseaux intelligents.

• Flexibilité : Les onduleurs modernes peuvent s’ajuster aux variations de production et de consommation, optimisant ainsi l’utilisation de l’énergie produite.
• Interopérabilité : Les systèmes d’onduleurs permettent une communication efficace entre différents équipements, maximisant la production d’énergie.
• Contribuer à la résilience du réseau : Grâce à leur capacité à intégrer diverses sources d’énergie, les onduleurs permettent d’assurer une fourniture d’énergie stable, même en cas de coupure de réseau.

Les aspects réglementaires et de sécurité des installations d’onduleurs

Enfin, toute installation onduleur doit se conformer aux réglementations en vigueur afin de garantir la sécurité des utilisateurs et du réseau. La conformité aux normes telles que celles édictées par les organismes tels que l’IEC (International Electrotechnical Commission) est cruciale. Cela inclut non seulement les normes de performance, mais aussi celles relatives à la sécurité électrique qui doivent garantir que les installations ne présentent pas de risques pour les utilisateurs.

Garanties de sécurité et performance

Les disjoncteurs, les systèmes d’alarme de défaut et les certifications sont tous des éléments essentiels pour assurer une installation correcte. Par exemple, un onduleur Tripp Lite est souvent reconnu pour sa robustesse et sa conformité aux normes de sécurité internationale. En travaillant avec des installateurs qualifiés et en effectuant des contrôles réguliers, les utilisateurs peuvent bénéficier d’une installation fiable et sécurisée, minimisant les risques électriques et maximisant l’efficacité du système.

Chacune de ces catégories doit être soigneusement analysée lors de la conception du schéma électrique onduleur. La responsabilité des producteurs et des utilisateurs est de promouvoir des systèmes sûrs, efficaces et respectueux de l’environnement.

En somme, la compréhension des éléments qui composent un onduleur et son schéma électrique est essentielle pour tirer le meilleur parti des systèmes d’énergie renouvelable. Les évolutions technologiques favoriseront une transition énergétique plus fluide tout en assurant une utilisation optimale et sécurisée de ces dispositifs au service de la communauté. L’importance des onduleurs ne doit pas être sous-estimée dans cette transformation énergétique qui s’annonce !
