Réaliser un dossier de déclaration préalable complet est essentiel pour éviter les demandes de pièces complémentaires. L’une des pièces indispensables de ce dossier est le DP2 plan de masse. Ce document joue un rôle crucial dans votre projet, car il permet à l’instructeur de visualiser clairement la position de chaque bâtiment sur la parcelle, ainsi que les dimensions et l’impact de votre projet sur son environnement. Avant de vous donner nos recommandations pour réussir votre plan de masse, il convient d’explorer ce qu’il comprend.

Comprendre le DP2 plan de masse

Le DP2, ou pièce de déclaration préalable n°2, est un document qui doit faire partie de votre dossier lors d’une demande de déclaration préalable de travaux. Il est important qu’il soit conforme afin d’éviter des retards dans le traitement de votre demande.

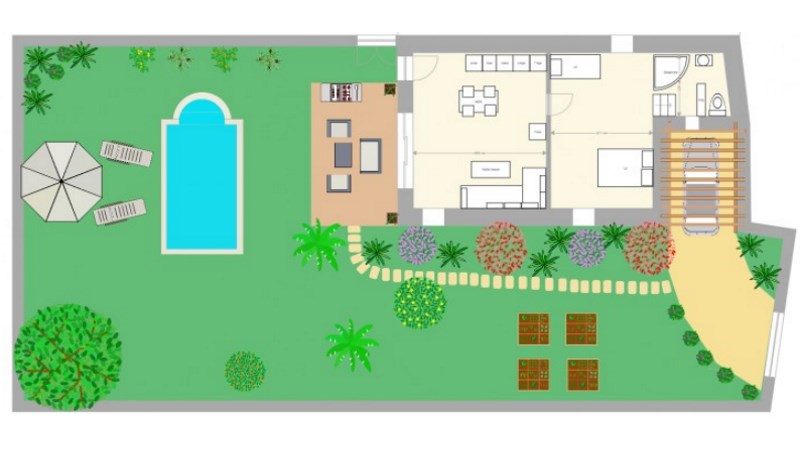

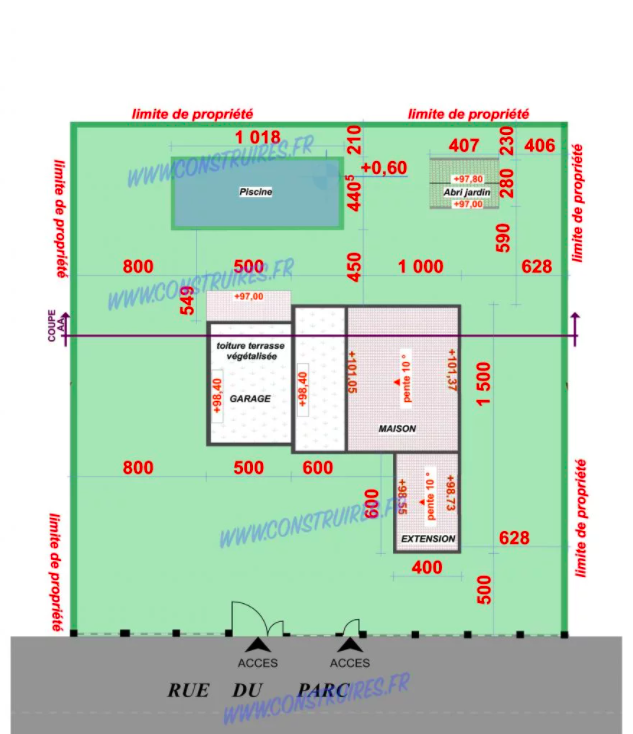

Pour illustrer ce que représente un plan de masse, imaginez une vue aérienne de votre propriété, montrant les bâtiments existants et projetés, mais aussi les dégagements et les espaces libres. Cette visualisation graphique doit inclure les dimensions de chaque élément et des mesures précises pour que l’instructeur puisse comprendre l’agencement prévu. Avoir un bon plan de masse est fondamental pour garantir que votre projet respecte les normes d’urbanisme en vigueur.

Importance du Plan de Masse

Le plan de masse est un élément clé qui permet aux autorités d’évaluer la conformité de votre projet aux règles d’urbanisme. Il contribue à démontrer que votre projet respecte les exigences liées à :

• l’implantation des constructions
• l’assainissement des eaux
• la densité de construction
• la sécurité et la salubrité

Pour la demande de permis de construire, vous devez fournir le plan PC2 ou PCMI2, tandis que le document DP2 est spécifiquement destiné aux travaux de plus de 20 m² de surface. Un plan de masse bien élaboré peut grandement favoriser l’acceptation de votre demande par les services d’urbanisme.

Conseils pour réussir votre plan de masse

Il existe plusieurs points à garder à l’esprit pour réaliser un DP2 plan de masse efficace. Voici quelques conseils incontournables :

Obtenez un plan officiel de votre parcelle

La première étape consiste à vous assurer que le socle de votre plan est une représentation officielle de votre parcelle. Vous pouvez obtenir ce plan en consultant le cadastre ou en utilisant les documents fournis par votre lotisseur si votre projet se trouve dans un lotissement. Une autre option serait de faire appel à un géomètre-expert qui pourra vous fournir un plan détaillé et précis.

Déterminez une échelle de travail lisible

Il est essentiel que votre plan de masse utilise une échelle appropriée pour représenter les espaces. Une échelle de 1/2000 est souvent utilisée pour montrer la situation générale tandis que pour la parcelle elle-même, 1/200 ou 1/100 peuvent être plus adaptées. Ces échelles vous permettront d’éviter toute confusion sur la taille des éléments représentés. Contactez également votre centre d’instruction pour connaître ses préférences spécifiques en matter d’échelle.

N’oubliez pas les cotations

Les cotations sont cruciales pour garantir que votre plan de masse est conforme. Selon l’article R*431-9 du Code de l’urbanisme, le plan doit être coté en 3 dimensions : longueur, largeur et hauteur. Cela permet à l’instructeur de bien appréhender le volume du projet. Assurez-vous que toutes les dimensions sont clairement indiquées pour éviter des complications.

Légendez votre plan

Une légende claire sur votre plan de masse est indispensable pour en faciliter la lisibilité. Indiquez l’échelle utilisée, expliquez les types de traits utilisés pour les cotations et précisez les couleurs qui représentent chaque bâtiment. Votre plan doit être informatif et facile à interpréter pour l’instructeur, afin d’éviter des demandes complémentaires et faciliter l’instruction rapide de votre dossier.

Autres éléments à considérer lors de l’élaboration du DP2

En plus des conseils précédents, plusieurs éléments supplémentaires vous aideront à créer un plan de masse substantiel et conforme. Solliciter des précisions quant à la manière de mettre en œuvre ces éléments auprès des autorités concernées peut s’avérer judicieux.

Distances et altimétrie

Prendre en compte les distances entre les différentes constructions et leur distance par rapport aux limites de votre terrain est crucial pour respecter les règlements d’urbanisme. L’élévation du terrain, ou altimétrie, joue également un rôle fondamental, permettant de mesurer les dénivelés et de s’assurer que votre construction ne crée pas de nuisances.

Raccordements aux réseaux

Indiquez clairement sur votre plan les raccordements aux réseaux nécessaires, que ce soit l’eau potable, les eaux usées, ou encore l’électricité. Ces informations aideront les services d’urbanisme à évaluer la faisabilité de votre projet. Sans une bonne planification des raccordements, votre dossier pourrait être rejeté.

Espaces libres et aménagements extérieurs

Il est important d’indiquer tous les aménagements extérieurs, tels que dalles, terrasses, et allées. Respecter les exigences relatives aux espaces libres entre les constructions et les limites de la propriété est primordial. Cela contribue à aménager des espaces agréables tout en respectant les règles d’urbanisme.

Finaliser votre dossier

Une fois votre plan de masse et toutes les autres pièces de votre dossier prêtes, une révision minutieuse est conseillée. Pensez à faire appel à des professionnels pour vérification si vous en ressentez le besoin. En finalisant les documents, vous serez mieux préparé à soumettre votre déclaration préalable.

Pour faciliter votre démarche, vous pouvez vous tourner vers des outils en ligne tels que Urbassist, qui propose la création de dossiers de déclaration préalable simples et conformes.

Ressources et outils utiles

Enfin, il est utile de connaître quelques ressources et outils disponibles pour vous aider à concevoir un DP2 plan de masse efficace. Que vous soyez un professionnel ou un particulier, ces outils peuvent vous faciliter la tâche.

Sites pour réaliser votre plan

Utiliser des plateformes comme Dessine Ton Permis ou Kawadessin vous permet de créer des plans de masse en ligne rapidement et sans frais. Cela constitue une excellente option pour illustrer votre projet, car ces sites fournissent des modèles et des conseils.
