Puissance maximale d’un câble de 6mm²

La question de la puissance maximale qu’un câble de 6mm² peut supporter revient fréquemment, que ce soit pour des installations domestiques ou des projets plus complexes. Ce câble, souvent utilisé dans divers circuits électriques, a des spécificités qui ne doivent pas être négligées. Comprendre ses limites est essentiel pour garantir la sécurité et le bon fonctionnement de votre réseau électrique. Des mises en garde sont à prendre en compte, notamment concernant les chutes de tension et l’échauffement des câbles. En se référant aux tableaux de puissance et d’intensité, il est possible de décider de la section appropriée pour chaque installation, à la lumière de la norme NF C15-100.

Calcul de la puissance admissible

Les bases du dimensionnement

Pour dimensionner un câble électrique, des facteurs clés doivent être considérés. En premier lieu, la longueur de la ligne est cruciale, car elle influence la résistance et donc la chute de tension. De manière générale, un câble de 6mm² peut supporter jusqu’à 32 ampères, un chiffre qui constitue la référence pour les installations monophasées. Cette puissance permet d’atteindre environ 7200 watts (W) à la prise, lorsque l’on considère une tension de 230 volts (V).

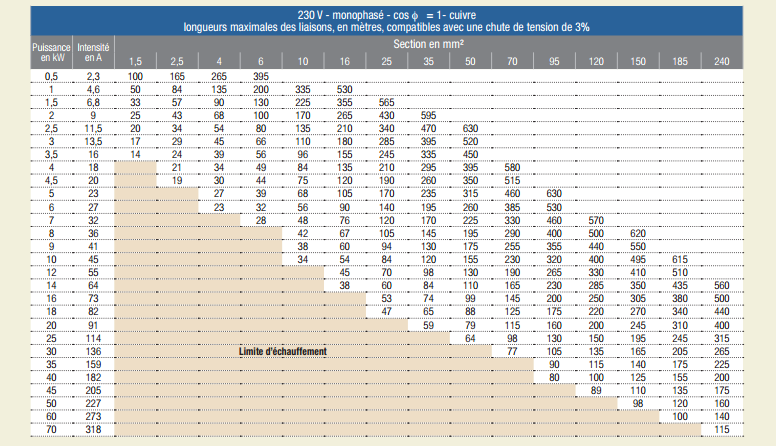

Dans les calculs, il faudra aussi tenir compte de la puissance totale requise pour l’ensemble des équipements. Au-delà de 7200 W, des risques de surchauffe ou d’incendie sont à envisager. Pour éviter cela, il est conseillé d’installer un disjoncteur de 32A au départ du câble. Un tableau simplifié permet de visualiser les relations entre l’ampérage, la section des câbles et la puissance maximale applicable.

Chute de tension et ses implications

Un autre paramètre à ne pas négliger est la chute de tension. La norme NF C15-100 recommande une chute de tension maximale de 3%, mais il est préférable de viser 2% pour maximiser l’efficacité du circuit. Si la distance entre le tableau électrique et l’appareil est importante, même le meilleur des câbles subira une perte d’intensité qui affecte le fonctionnement des appareils connectés.

Pour un câble de 6mm², la distance maximale pour une utilisation optimale devrait être calculée selon la puissance et l’ampérage. À titre d’exemple, un câble installé sur une distance de plus de 100 mètres peut voir sa capacité à supporter des appareils diminuer significativement, ce qui peut entraîner une défaillance. Assurez-vous toujours d’examiner les tableaux de dimensionnement disponibles pour éviter toute complication.

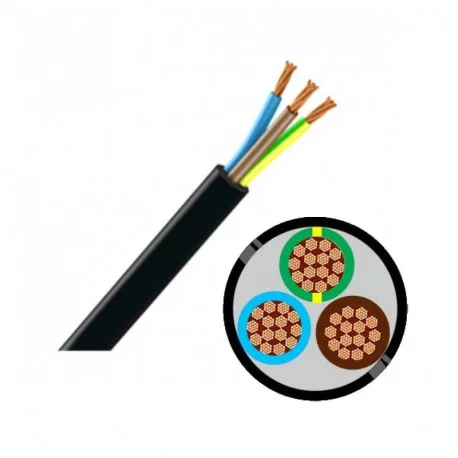

Les différents types de câbles de 6mm²

Câbles Cuivre vs. Câbles Aluminium

Il existe deux types principaux de câbles de 6mm²: en cuivre et en aluminium. Chacun a ses avantages et inconvénients en matière de performance, de coût et de facilité d’installation. Les câbles en cuivre sont plus efficaces en termes de conductivité, c’est-à-dire qu’ils transportent l’électricité avec moins de résistance, ce qui diminue la chute de tension. Cependant, le coût du cuivre est supérieur à celui de l’aluminium, rendant son installation parfois plus coûteuse.

D’un autre côté, les câbles en aluminium sont plus légers et moins chers, mais ils ont tendance à avoir une résistance plus élevée, ce qui peut poser des problèmes dans les applications à haute puissance. De ce fait, un câble en aluminium de la même section ne supportera pas la même intensité qu’un câble en cuivre pour la même distance.

Normes et réglementations

En matière d’électricité, se conformer aux normes est fondamental. La norme NF C15-100 encadre toutes les installations électriques en France, stipulant des exigences précises sur la section des câbles à utiliser selon l’intensité prévue. Pour un câble de 6mm², il est recommandé de le coupler à un disjoncteur de maximum 32A pour respecter cette norme.

De plus, ces normes permettent de garantir la sécurité des installations, en évitant tout risque d’incendie ou de court-circuit. Il est donc primordial de mettre en œuvre les meilleures pratiques lors du choix de la section de câble, en tenant compte de l’environnement d’installation, de la température ambiante et de l’efficacité exigée pour chaque appareil utilisé.

Les applications concrètes d’un câble de 6mm²

Utilisation dans les installations domestiques

Dans un contexte domestique, un câble de 6mm² est souvent utilisé pour alimenter de gros appareils tels que les chauffe-eaux, les cuisinières électriques ou les pompes à chaleur. Il est essentiel pour ces appareils d’avoir une alimentations stable et fiable pour fonctionner correctement, et c’est ici qu’un câble de cette section montre son importance. En effet, une mauvaise évaluation de l’ampérage requis pourrait créer des situations critiques, notamment en surchauffant le câble au point de le rendre inopérant.

Nous observons aussi que ces câbles sont souvent utilisés pour relier des tableaux électriques à des sous-tableaux, le tout en prenant soin de respecter les normes de sécurité en matière d’installations. L’utilisation adéquate des câbles de 6mm² permet d’optimiser l’efficacité énergétique, tout en mettant en avant la sécurité des installations électriques.

Câble de 6mm² et énergies renouvelables

Avec l’essor des énergies renouvelables, le câble de 6mm² trouve également son application dans les systèmes de panneaux photovoltaïques. Ces installations nécessitent des câbles capables de transporter des intensités considérables, non seulement lors des pics de production mais également lors de périodes de faible ensoleillement. L’efficacité d’un tel câble est renforcée par une bonne isolation et une capacité à gérer les fluctuations d’énergie, ce qui le rend idéal pour l’interconnexion entre les panneaux et l’onduleur.

Il est également important de prendre en compte la distance entre les panneaux, l’onduleur et le tableau électrique lors de l’installation. Suivant ces paramètres, des conduits adaptés doivent être prévus pour éviter d’éventuelles pertes d’énergie.

Les bonnes pratiques d’installation

Il ne suffit pas de connaître la puissance maximale qu’un câble peut supporter ; une installation correcte est tout aussi cruciale. Respectez les règles établies par la norme NF C15-100, choisissez un câble de section adaptée et veillez à une bonne ventilation pour minimiser les risques d’échauffement. Une attention particulière aux connexions doit être portée, car une connexion mal réalisée peut engendrer des pertes excessives d’énergie et accroître les risques d’incidents.

Pensez aussi à réaliser des vérifications régulières de votre installation pour s’assurer de son bon fonctionnement. Des câbles vieillissants ou endommagés peuvent devenir un danger, et le remplacement préventif peut économiser bien des tracas. En prévoyant ces aspects, vous garantissez une utilisation optimale de votre installation électrique tout en veillant à la sécurité.
