Exploiter le Contrôle de Température avec PWM et SSR

Le contrôle de température est devenu un enjeu crucial dans de nombreux domaines, notamment dans la gestion des systèmes de chauffage, de climatisation et d’autres applications industrielles. Les relais statiques (SSR) et les signaux de modulation de largeur d’impulsion (PWM) sont deux technologies qui, combinées, permettent d’optimiser cette gestion.

Ceux qui s’intéressent à l’électronique moderne savent que le PWM est essentiel pour une régulation précise. L’utilisation des SSR avec PWM facilite le contrôle efficace des températures, offrant flexibilité et précision.

Il est donc pertinent d’explorer comment ces deux technologies interagissent, comment les mettre en œuvre efficacement, et les meilleures pratiques à suivre pour garantir des résultats optimaux. Une telle maîtrise peut permettre de réaliser des économies d’énergie significatives, tout en assurant un contrôle stable et réactif. Pour approfondir, consultez des discussions et articles dans les forums spécialisés.

Principes de Fonctionnement de PWM et SSR

La modulation de largeur d’impulsion (PWM) est une technique qui permet de créer un signal numérique qui varie la largeur des impulsions. Cette méthode est particulièrement utile pour contrôler la puissance délivrée à des charges, comme un élément chauffant. Les relais statiques (SSR), quant à eux, sont des interrupteurs électroniques qui permettent de contrôler une grande charge à partir d’un faible courant.

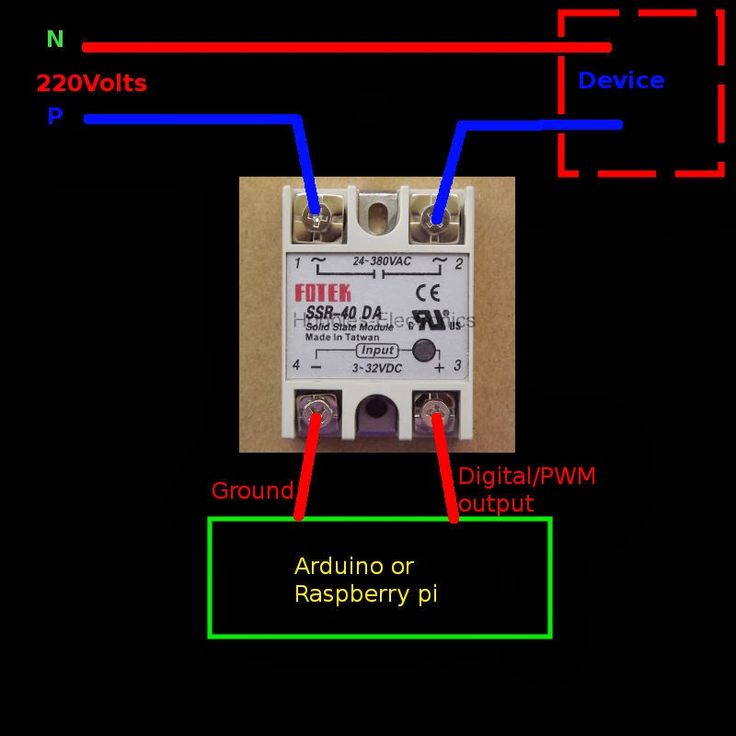

Leur association est logique : un SSR peut être utilisé pour commuter rapidement une source de tension en fonction du signal fourni par un dispositif PWM. Par exemple, en utilisant une carte Arduino pour générer le signal PWM, vous pouvez facilement contrôler la température d’un système de chauffage.

Il est essentiel de considérer les spécifications du SSR lors de sa mise en œuvre. Vous devez vous assurer qu’il est capable de gérer la puissance requise par la charge. Par ailleurs, pour des applications de chauffage, un SSR avec un temps de réponse adéquat est indispensable pour effectuer un contrôle efficace. Les temps de réponse se situent de façon typique sous 10 ms, ce qui est parfait pour un contrôle PID hautement réactif.

Utilisation Pratique de PWM et SSR

Dans une application pratique, imaginez un système de chauffage d’un bain à huile. En utilisant un Arduino avec un PWM configuré à 10 Hz, vous pouvez ajuster la puissance délivrée au chauffage en temps réel, ce qui vous permet de maintenir la température à un niveau prédéfini. En effet, le signal PWM modifie la durée de conduction du relais statique, allouant plus ou moins de temps pour activer le chauffage.

Cette méthode permet non seulement un meilleur contrôle de la température, mais elle optimise également la consommation d’énergie. En ajustant la puissance à la demande, il est possible d’éviter les surchauffes et de prolonger la durée de vie de l’équipement. Des discussions sur ce sujet sont disponibles sur des plateformes communautaires comme Stack Exchange.

Les Fréquences PWM Idéales pour les SSR

La fréquence PWM est un facteur essentiel lors de l’utilisation de relais statiques. Les SSR ne fonctionnent pas toujours de la même manière avec toutes les fréquences. Généralement, il est recommandé d’utiliser des fréquences PWM comprises entre 1 Hz et 10 Hz pour les applications de chauffage. À des fréquences trop élevées, le SSR peut ne pas avoir assez de temps pour réagir, ce qui conduit à des fluctuations indésirables de température.

Il est également crucial de considérer le courant qu’un SSR peut supporter sans surchauffe. Vérifiez toujours les spécifications du produit pour déterminer la puissance maximale et la fréquence d’opération. Pour obtenir des conseils pratiques, rendez-vous sur la communauté Arduino.

Calcul et Ajustement de la Fréquence PWM

Pour régler la fréquence de votre signal PWM, des méthodes telles que le calcul manuel et l’utilisation d’outils logiciels existent. Par exemple, vous pouvez utiliser un code Arduino pour définir la fréquence de votre application. Ce qui est intéressant, c’est que vous pouvez ajuster la phase et le rapport cyclique pour obtenir le résultat souhaité.

Avant d’implémenter le design final, réaliser des tests en conditions réelles est essentiel. Cela permet de suivre les performances, d’identifier les inefficacités, et de les ajuster si nécessaire. Un bon démarrage implique toujours des prototypes et des ajustements fréquents. Les retours d’expérience des utilisateurs partagés sur SparkFun sont utiles pour réduire le temps de développement et optimiser les réglages.

Applications de PWM et SSR dans le Solaire

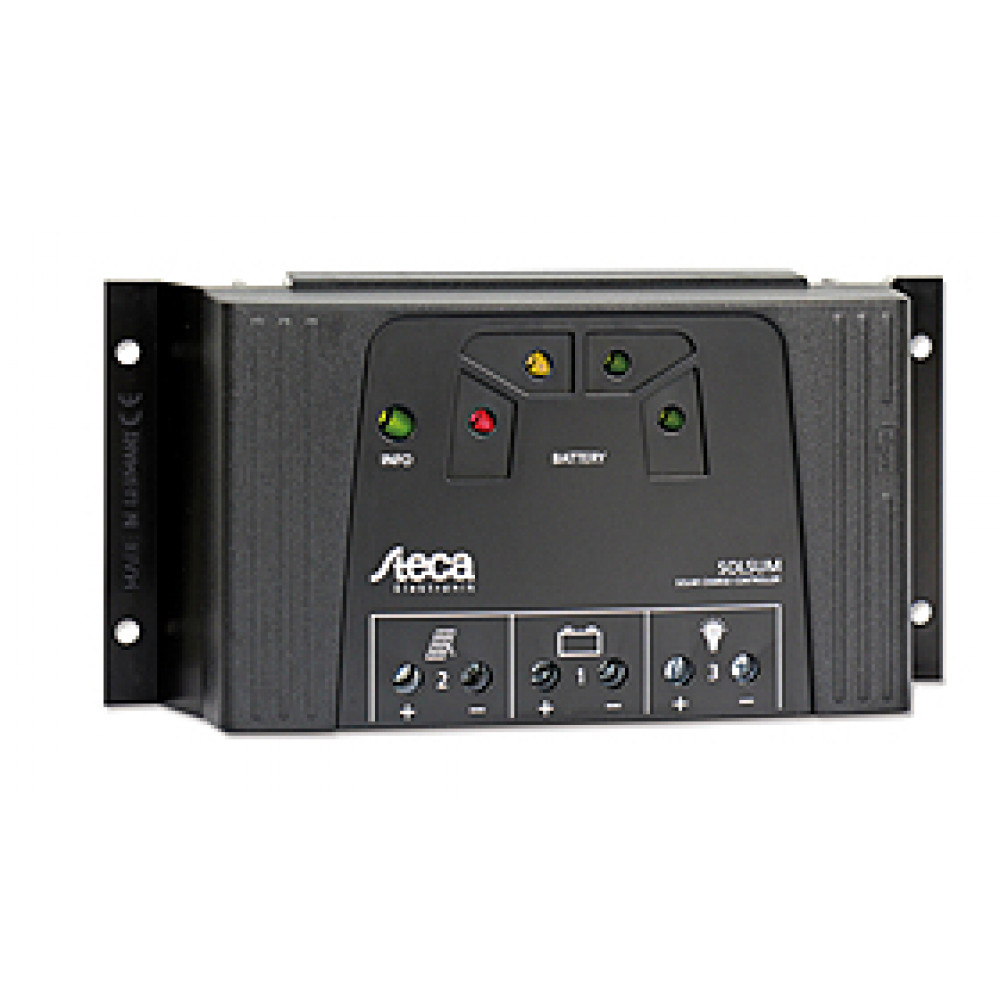

Les systèmes d’énergie solaire tirent également parti des avantages du PWM et des SSR. Dans le cadre d’un système de panneaux solaires, les relais statiques peuvent contrôler le flux d’énergie des batteries aux appareils connectés. Grâce à des signaux PWM, il est possible de maximiser l’efficacité du système en ajustant le courant en fonction des besoins.

Équilibrer les charges photovoltaïques de cette manière contribue à réduire le gaspillage d’énergie et à améliorer l’efficacité générale du système. Pour explorer comment cela fonctionne en pratique, le site Arduino France propose des guides adéquats.

Diversité des Applications Solaire avec PWM

Dans le domaine des énergies renouvelables, l’intégration de la technologie PWM permet d’optimiser la gestion de différents équipements. Des systèmes de charge de batteries aux contrôleurs de température dans les panneaux solaires, les opportunités sont nombreuses. La capacité à adapter la puissance délivrée grâce aux relais statiques pourrait transformer la manière dont les systèmes énergétiques sont conçus.

De plus, cela encourage l’innovation en projetant des systèmes de manière plus durable. Une source précieuse de retours d’expérience peut être trouvée sur des forums tels que Futura-Sciences, où de nombreux utilisateurs partagent leurs réalisations et défis.

Meilleures Pratiques pour l’Utilisation de PWM avec SSR

Pour exploiter pleinement le potentiel de l’association PWM et SSR, il est essentiel de suivre certaines meilleures pratiques. Tout d’abord, assurez-vous de toujours vérifier la compatibilité de votre SSR et de votre système PWM. En configurant ces deux éléments ensemble, vous devez garantir qu’ils peuvent supporter les exigences électriques spécifiques.

Utiliser correctement les résistances de protection est également crucial pour éviter les coups de chaleur, et pour protéger les circuits. Des éléments tels que des diodes peuvent être intégrés dans le circuit pour stabiliser les signaux PWM en cas de perturbations. À cet égard, vous pouvez consulter les différents montages des diodes sur des panneaux solaires pour des détails pratiques.

Validation et Test des Circuits PWM-SSR

Une fois l’assemblage terminé, effectuer des tests complets sous diverses conditions est une étape indispensable. Cela vous permettra de valider le bon fonctionnement de votre système et d’identifier les potentielles anomalies avant une utilisation à long terme. Des tests en profondeur contribuent à maximiser la sécurité et la durée de vie des composants utilisés.

Souvent, les retours de communauté comme ceux trouvé sur Reddit se tiennent comme référence pour éviter des erreurs déjà signalées par d’autres utilisateurs. Échanger des idées et techniques aide à enrichir les compétences de chaque concepteur.

Conclusion sur PWM et SSR

Leur association représente une avancée significative dans le domaine du contrôle de la puissance et de la régulation des températures de manière précise et efficace. D’autres ressources utiles incluent des discussions sur les mesures PWM avec des relais SSR.
