raccordement onduleur tableau électrique

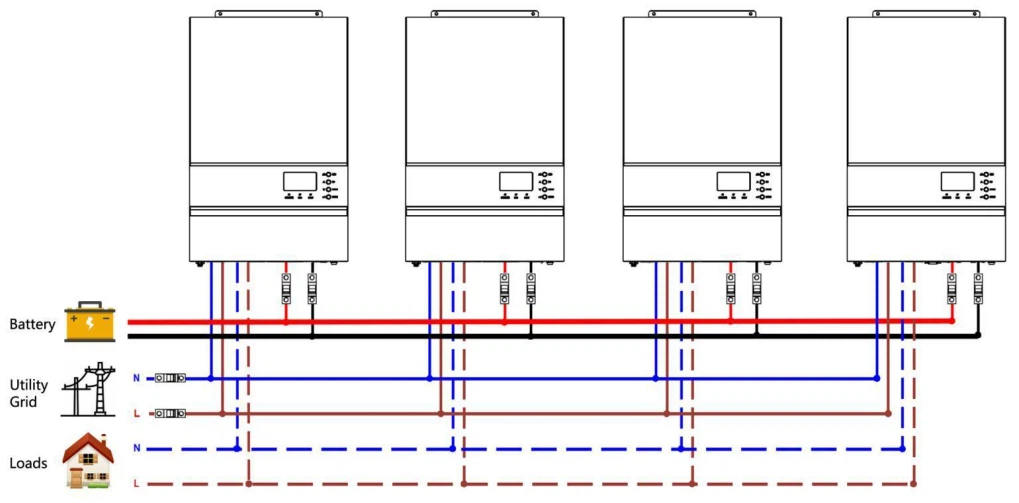

Le raccordement d’un onduleur à un tableau électrique constitue une étape déterminante dans l’installation d’un système solaire photovoltaïque. Que ce soit pour une maison individuelle ou un bâtiment professionnel, comprendre les détails techniques et suivre les procédures adéquates est essentiel. Cette démarche permet de garantir une intégration harmonieuse du système solaire au réseau électrique du bâtiment, maximisant ainsi l’efficacité de l’installation. Les kits solaires, en incluant divers équipements, offrent une solution clé en main. Cela dit, il est crucial de bien choisir les composants, d’étudier les schémas de raccordement et d’appliquer les normes de sécurité en vigueur.

Quels sont les composants d’un kit solaire ?

Un kit solaire consiste en une série de composants qui facilitent l’installation et l’utilisation des panneaux photovoltaïques. Un kit typique contiendrait :

• Entre 4 et 20 panneaux photovoltaïques
• Un ou plusieurs micro-onduleurs
• Un coffret de protection solaire
• Des fixations et accessoires pour l’installation
• Des câbles électriques adaptés

Les micro-onduleurs ont l’avantage de fonctionner de manière autonome pour chaque panneau, ce qui permet à l’ensemble du système de continuer à produire de l’électricité même si un panneau connaît une défaillance. À l’inverse, un onduleur centralisé peut arrêter la production d’électricité en cas de panne d’un seul panneau.

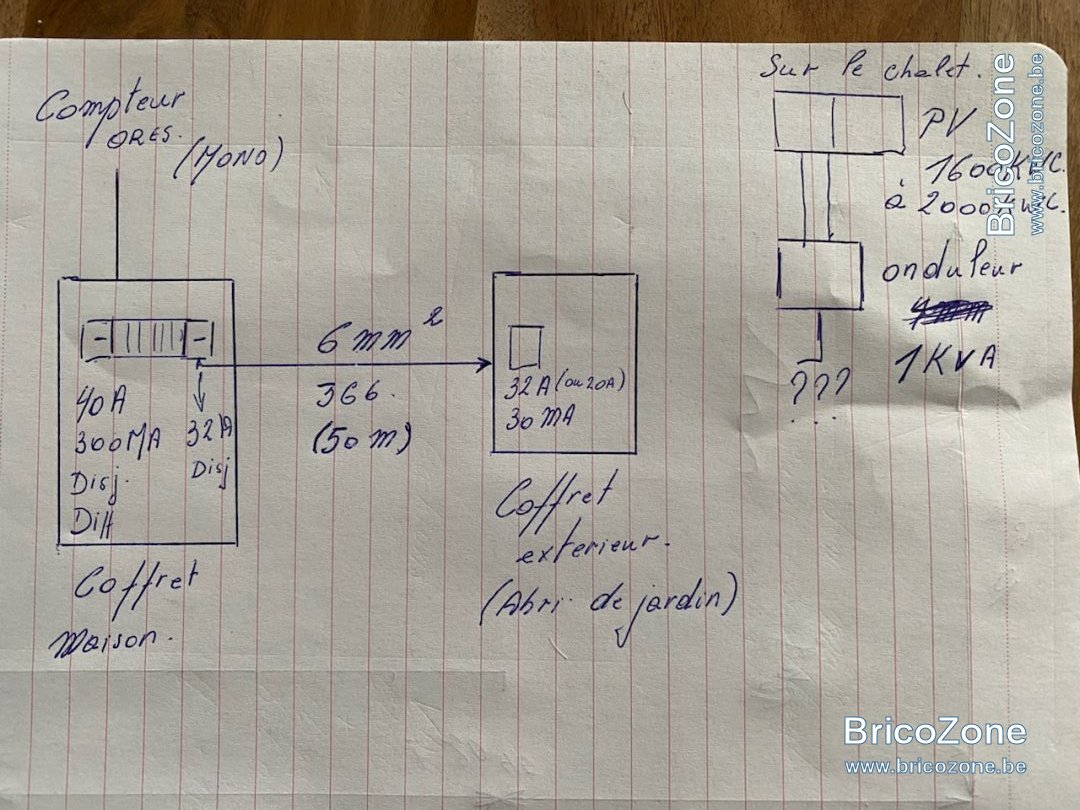

Calibres des disjoncteurs et sections de câbles

Lors de l’installation d’un système solaire, le choix des disjoncteurs et des sections de câbles est crucial. Voici les critères à prendre en compte :

• Calibre 10 A : pour une puissance allant jusqu’à 2.2 kW, une section de câble minimale de 1.5 mm² est requise.
• Calibre 20 A : pour une puissance allant jusqu’à 4.5 kW, il faudra utiliser un câble de section 2.5 mm².
• Calibre 32 A : pour une puissance allant jusqu’à 7.04 kW, un câble de section 6 mm² est nécessaire.

Ces spécifications garantissent la sécurité et le bon fonctionnement du raccordement. Pensez à toujours vérifier la concordance entre le calibre, la puissance et la section du câble sélectionné.

Le coffret de protection solaire

Le coffret de protection solaire joue un rôle fondamental dans le raccordement au tableau électrique. Ce dispositif doit être correctement fixé à proximité du tableau pour une installation optimale. Les deux méthodes principales de raccordement sont :

Branchement sur un disjoncteur existant ou à ajouter

Cette méthode, simple à mettre en œuvre, convient aux installations de jusqu’à 4 kW. Toutefois, elle dépend de l’existence d’un circuit préexistant.

Raccordement sur un disjoncteur associé à un interrupteur différentiel

Pour les installations dépassant 4 kW, cette méthode nécessite l’ajout de deux modules : un disjoncteur et un interrupteur différentiel. Ce système crée un circuit totalement indépendant.

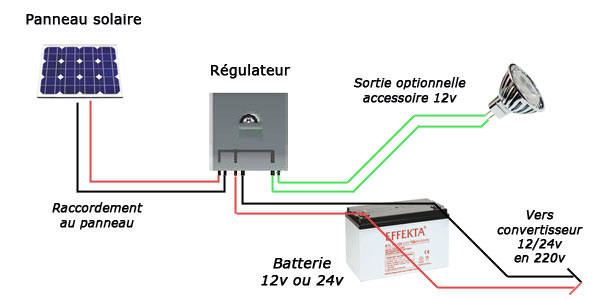

Raccorder les panneaux solaires au tableau électrique : 2 techniques

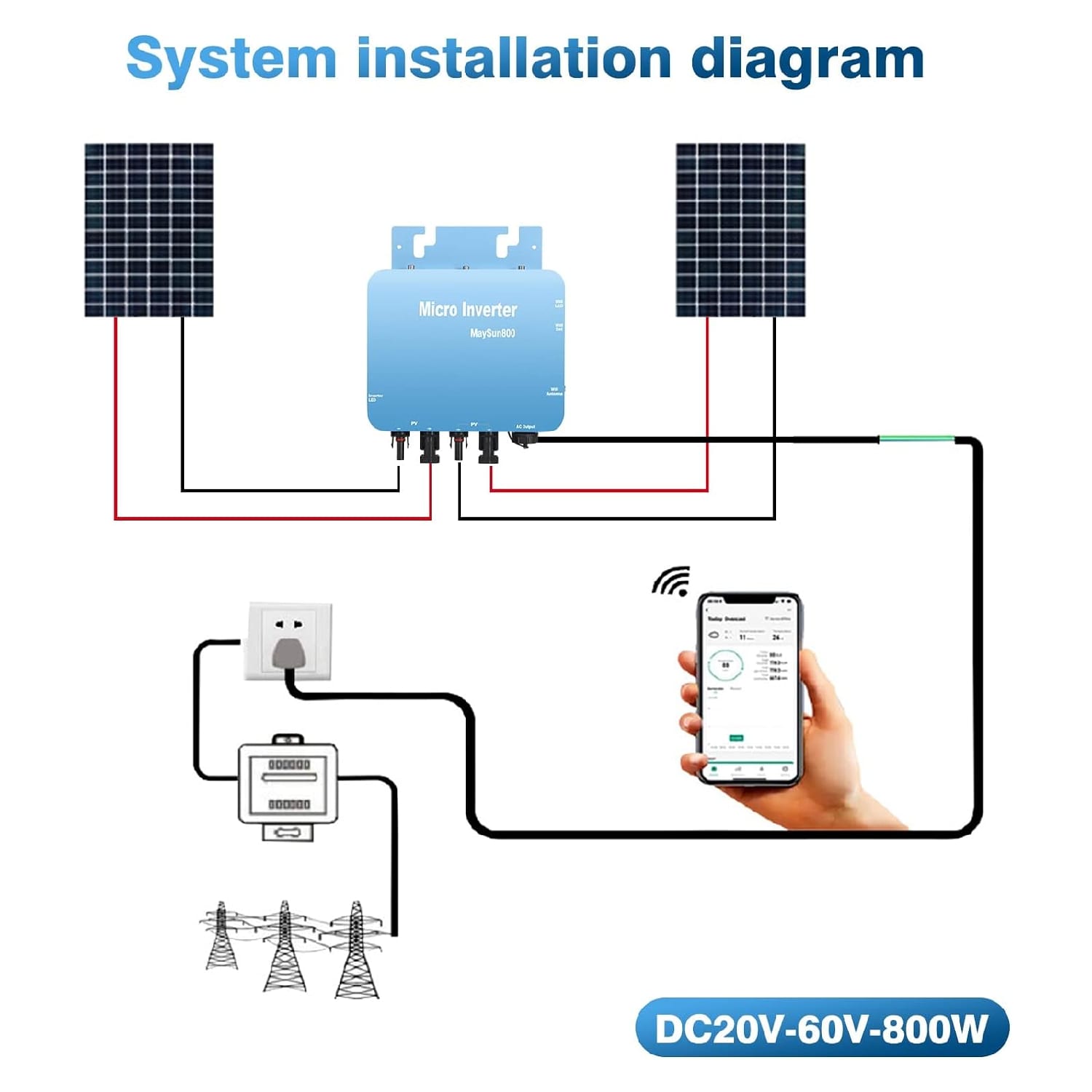

Pour raccorder les panneaux solaires au tableau électrique, commencez par fixer le coffret de protection à hauteur du tableau. Ensuite, réalisez le raccordement de la mise à la terre en provenance des panneaux photovoltaïques, ainsi que la ligne AC des micro-onduleurs ou de l’onduleur central. Voici les deux procédures à considérer :

Raccordement sur un disjoncteur existant

Cette option est simple et rapide. L’inconvénient est que le circuit des panneaux solaires n’est pas indépendant des autres appareils.

Raccordement à un circuit indépendant

Cette méthode implique d’ajouter une protection différentielle et un disjoncteur indépendant. Cela rend le circuit dédié et évite les interférences avec d’autres équipements.

Outils et fournitures nécessaires à l’installation

Voici une liste des outils et fournitures nécessaires pour mener à bien l’installation :

• Kit d’installation solaire
• Interrupteur différentiel de calibre adapté
• Disjoncteur de calibre adapté
• Câbles rigides de section adéquate
• Tournevis plat
• Pince à dénuder
• Embouts pour câbles souples
• Pince à sertir
• Tournevis cruciforme isolé
• Pince plate

Pensez également à prévoir des équipements de protection individuelle :

• Gants de protection
• Vêtements de travail adaptés
• Chaussures de sécurité

Éléments de sécurité et réglementation

Avant d’effectuer toute installation, il est vital de respecter les normes de sécurité. Cela inclut des vérifications de la section des fils, de la puissance des kits solaires et des spécifications des disjoncteurs. On doit également considérer l’ajout d’un parafoudre dans certaines configurations.

Pensez à couper le disjoncteur général avant de démarrer toute intervention et procéder utilisez le matériel conforme aux normes en vigueur, notamment celles définies par la norme NFC 15-100.
