Schéma de Raccordement des Panneaux Photovoltaïques

Le recours aux énergies renouvelables s’est considérablement intensifié ces dernières années. Parmi elles, le photovoltaïque est en première ligne grâce à ses avantages écologiques et économiques. S’informer sur le raccordement des panneaux photovoltaïques est essentiel pour comprendre comment fonctionne cette technologie et comment elle peut être intégrée efficacement dans nos systèmes énergétiques. Ce schéma de raccordement est une étape cruciale pour optimiser la performance des installations et garantir leur conformité aux normes en vigueur.

Fonctionnement du Raccordement au Réseau

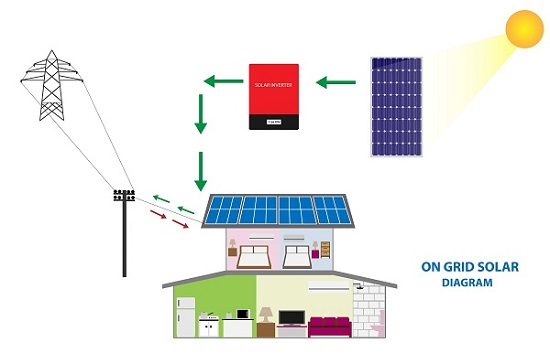

Le raccordement des panneaux photovoltaïques à un réseau électrique commence par l’installation des modules. Chaque module convertit l’énergie solaire en électricité. Cette électricité, qui est en courant continu (CC), doit être transformée en courant alternatif (CA) pour entrer dans le réseau électrique. Ce processus est effectué par un onduleur. Le schéma de raccordement inclut différentes étapes, dont les plus importantes sont la connexion des panneaux au onduleur et l’intégration à un tableau électrique qui distribue l’énergie dans le bâtiment.

Les Composantes Clés du Système

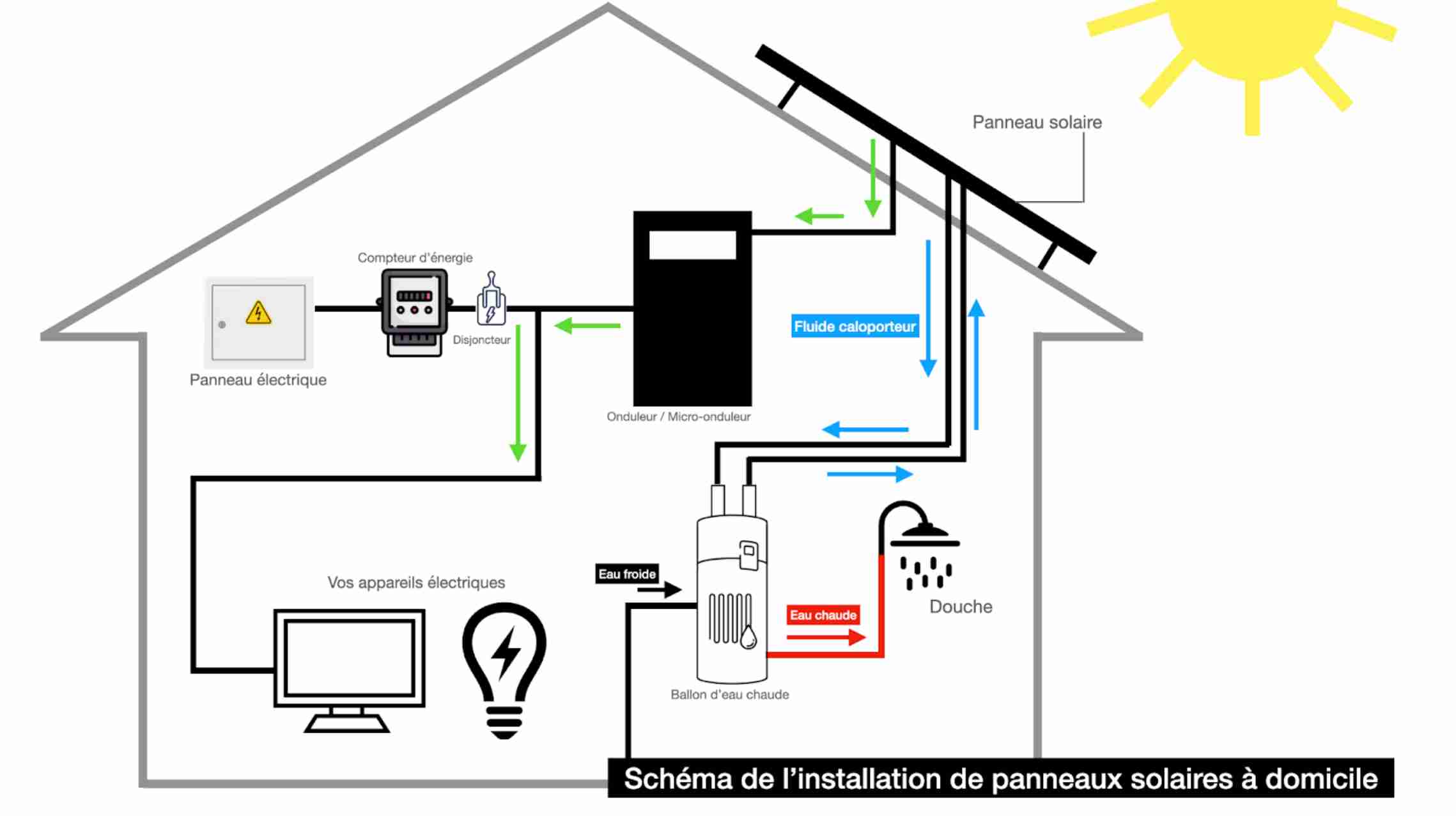

Un système de panneaux photovoltaïques est constitué de plusieurs éléments essentiels :

• Panneaux solaires : Ils captent l’énergie solaire et la convertissent en électricité.
• Onduleur : Il transforme le courant continu produit par les panneaux en courant alternatif compatible avec le réseau.
• Tableau électrique : Il assure la distribution de l’électricité générée dans le bâtiment et peut inclure des dispositifs de sécurité.
• Compteur d’énergie : Il mesure la quantité d’électricité produite et consommée.

Le Raccordement au Tableau Secondaire

Une fois l’énergie générée, elle doit être dirigée vers un tableau secondaire pour être redistribuée. Ce tableau joue un rôle fondamental dans la gestion de l’énergie au sein de la maison ou de l’entreprise. Il doit être conçu pour assurer la sécurité, la fiabilité et l’efficacité de la distribution d’électricité. Les points de raccordement entre le tableau secondaire et l’onduleur doivent être soigneusement configurés pour minimiser les pertes d’énergie.

Étapes du Raccordement au Tableau Secondaire

Le raccordement au tableau secondaire s’effectue en suivant plusieurs étapes clés :

1. Évaluation Électrique : Un électricien qualifié doit évaluer le système existant afin de déterminer comment intégrer l’alimentation des panneaux solaires.
2. Installation du Tableau : Le tableau secondaire doit être installé dans un endroit accessible, avec un câblage adéquat envers l’onduleur.
3. Connexion des Câbles : Les câbles provenant de l’onduleur doivent être correctement connectés aux bornes du tableau, en respectant les normes de sécurité.

Compliances et Normes à Respecter

Pour garantir un raccordement efficace et sûr, il est crucial de suivre les normes et réglementations en vigueur. Ces normes incluent des exigences sur la sécurité électrique, la qualité des équipements et le respect des standards environnementaux. L’installation doit être effectuée par des professionnels qualifiés, et le respect des normes doit être vérifié lors de l’inspection.

Certifications Requises

Les installations de panneaux photovoltaïques doivent répondre à des exigences spécifiques, y compris :

• Certification des Équipements : Tous les équipements utilisés doivent être certifiés pour un fonctionnement en toute sécurité.
• Adhésion à la Norme NF C 15-100 : Cette norme régit les installations électriques en France.
• Évaluation de la Performance : L’ensemble du système doit être régulièrement évalué pour garantir sa performance maximale.

Les Avantages du Raccordement Photovoltaïque

Adopter le raccordement photovoltaïque offre de nombreux avantages, dont :

• Réduction des Coûts Énergétiques : L’énergie générée par les panneaux solaires permet de diminuer la dépendance aux fournisseurs d’électricité.
• Efficacité Énergétique : Les systèmes photovoltaïques permettent souvent une gestion intégrée de l’énergie, optimisant ainsi la consommation.
• Impact Environnemental Positif : L’utilisation d’énergie renouvelable contribue à la réduction des émissions de gaz à effet de serre et à la préservation des ressources naturelles.

Sur le Plan Économique

Investir dans le photovoltaïque représente également une opportunité économique. Au-delà de la réduction des factures d’électricité, les installations peuvent bénéficier de subventions, de crédit d’impôt et d’un retour sur investissement intéressant.

Conclusion sur le Raccordement Photovoltaïque
