raccorder un tableau électrique

Les systèmes électriques modernes reposent sur des installations complexes, où chaque élément joue un rôle crucial dans le fonctionnement global d’un logement. Parmi eux, le tableau électrique se positionne comme le centre névralgique de la distribution électrique. Raccorder un tableau électrique requiert des compétences spécifiques et une attention particulière aux normes en vigueur, notamment la norme NF C 15-100. Cet article va explorer en détail les différents aspects portant sur le raccordement d’un tableau électrique, s’attardant particulièrement sur les matériels utilisés, les techniques de raccordement et les bonnes pratiques à adopter.

Les composants essentiels d’un tableau électrique

Le tableau électrique sert à distribuer l’électricité dans une habitation. Il regroupe tous les éléments nécessaires à la gestion de l’électricité, garantissant à la fois sécurité et efficacité. Ainsi, il comprend des disjoncteurs, des interrupteurs différentiels, des borniers, et potentiellement des appareils modulaires additionnels. Chacun de ces éléments est essentiel pour assurer une distribution optimale de l’énergie.

Identification des matériels de connexion

Le matériel de raccordement est fondamental pour un assemblage correct et sécurisé. Cela inclut notamment :

• Disjoncteurs : Ils protègent les circuits électriques en cas de surcharge ou de court-circuit.
• Interrupteurs différentiels : Ces dispositifs détectent une moindre fuite de courant, protégeant ainsi contre les électrocutions.
• Borniers électriques : Ils servent de points de connexion entre les fils et les éléments du tableau.
• Peignes électriques : Utilisés pour relier les disjoncteurs et les interrupteurs, ils facilitent les connexions en groupe.

Détails techniques des composants

Pour une utilisation optimale, il est crucial de sélectionner des composants adaptés à l’installation. Les marques telles que Schneider Electric, Legrand, et Siemens offrent des équipements performants. Choisissez des disjoncteurs avec des inconvénients appropriés aux circuits protégés. Généralement, les disjoncteurs de 10 à 40 ampères sont standards pour les circuits domestiques. Le choix des interrupteurs différentiels est également primordial, car la norme exige un seuil de sensibilité de 30 mA pour la protection des personnes.

Cela dit, il est important de ne pas négliger les aspects sécuritaires dans le choix des équipements. Les appareils doivent être conformes aux normes de sécurité, et les choix adaptés aux exigences des utilisateurs.

Techniques de raccordement : les bonnes pratiques

Le raccordement d’un tableau électrique demande une méthode rigoureuse pour garantir à la fois sécurité et efficacité. Chaque connexion a des spécificités qu’il convient de respecter. La technique de raccordement peut se réaliser de manière manuelle ou à travers des systèmes automatiques.

Connexions à vis vs connexions automatiques

Deux principales techniques de connexion se distinguent :

• Connexion à vis : C’est la méthode la plus courante. Les fils sont fixés par des vis, ce qui assure une bonne tenue. Bien qu’elle soit plus simple, cette méthode requiert un certain savoir-faire pour éviter les déconnexions accidentelles.
• Connexion automatique : Cette technique utilise des systèmes de griffes. Elle est plus rapide à installer et assure un bon serrage, réduisant ainsi le temps de travail. Les marques comme ABB et Mersen proposent des modèles qui présentent ce type d’innovation.

Respect des normes et régulations

Il est impératif de respecter la norme NF C 15-100 lors du raccordement. Cette norme précise les exigences minimales pour assurer la sécurité des installations. Cela inclut des règles sur l’emplacement du tableau électrique, qui doit rester accessible et éloigné des zones humides. De plus, tous les câbles doivent être de sections conformes à leur utilisation afin de garantir une protection adéquate contre les surcharges.

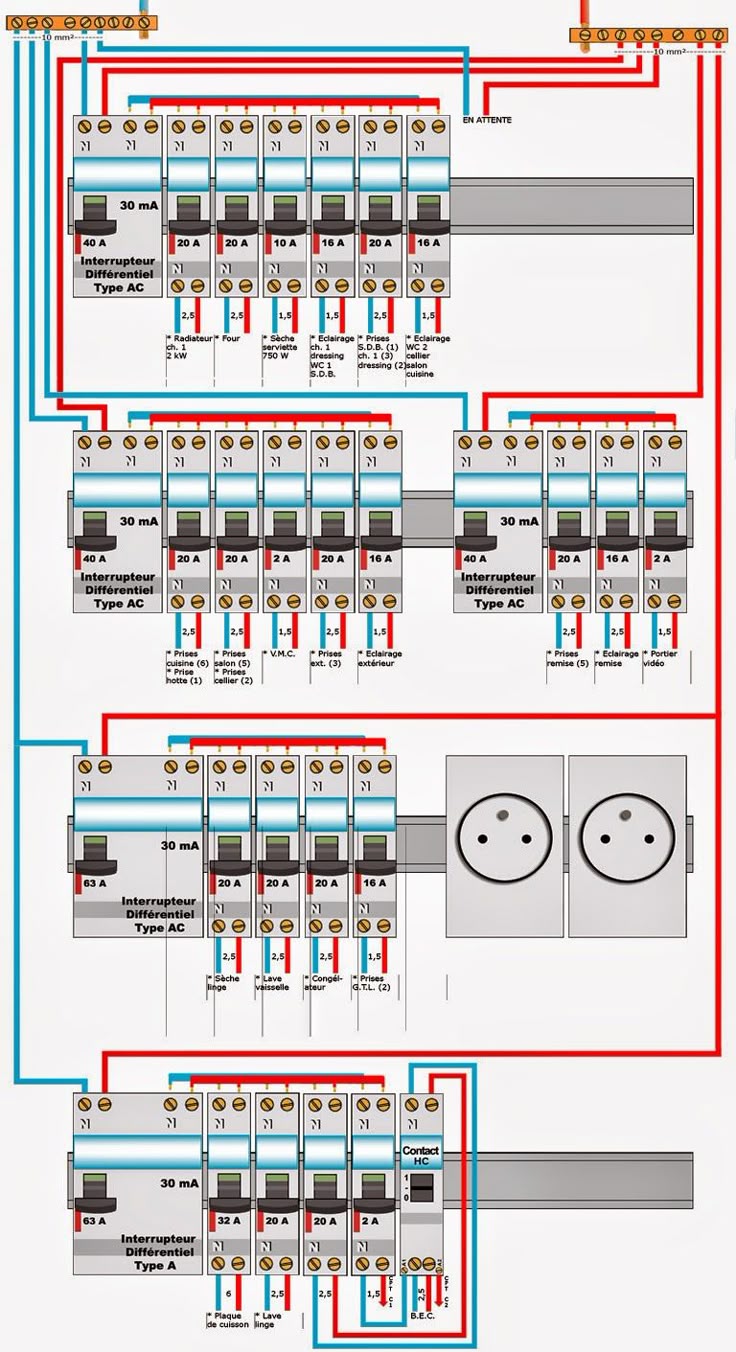

Branchement des disjoncteurs et interrupteurs

Pour réaliser un branchement efficace et sécurisé des disjoncteurs, il faut respecter certaines règles et techniques de câblage. Les connexions doivent être faites soigneusement, car elles influent directement sur le fonctionnement de l’installation électrique. Le choix de la manière dont les disjoncteurs sont raccordés est crucial, tout comme le respect des sens d’arrivée et de départ.

Arrivée et départ des connexions

Le type de raccordement d’un disjoncteur peut varier, avec généralement deux options disponibles :

• Arrivée haut départ bas : Type courant pour une disposition verticale.
• Arrivée haut départ haut : Cette méthode est souvent utilisée pour optimiser l’espace.

Conseils pratiques pour un câblage propre

Il est essentiel de s’assurer que le circuit est bien organisé pour garantir la sécurité. Voici des étapes à suivre :

• Respecter la longueur de dénudage des fils (environ 10 mm).
• Installer chaque filament de manière à ce que les fils ne soient pas visibles pour éviter tout contact.
• Effectuer un contrôle visuel à la fin du câblage afin de vérifier l’intégrité des connexions.

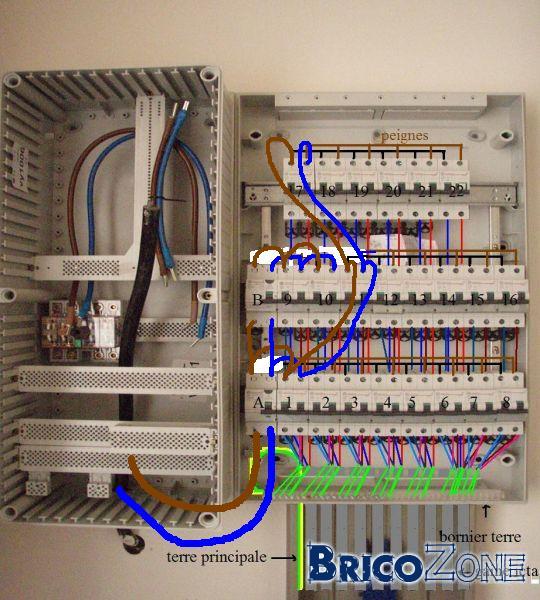

Raccorder les borniers électriques et assurer la sécurité

Les borniers jouent un rôle clé dans le raccordement du tableau électrique, servant de points de connexion entre divers composants et l’alimentation générale. Le respect des bonnes pratiques lors de leur installation est aussi essentiel pour garantir la sécurité et la performance de l’ensemble du système électrique.

Types de borniers et spécifications

Les borniers sont classés en plusieurs catégories, principalement :

• Borniers de phase et neutre : Ces borniers reçoivent l’alimentation électrique principale et distribuent l’énergie aux circuit.
• Bonniers de terre : Ils sont fréquemment plus grands et doivent accueillir des fils de section variable, de 1,5 mm² à 16 mm².

Sécurité et conformité dans le raccordement

La sécurité des connexions au niveau des borniers ne doit pas être prise à la légère. Une bonne installation des borniers assure que les potentiels risques, tels que les courts-circuits ou les surcharges, sont minimisés. Pour ce faire :

• S’assurer que chaque connexion est bien serrée et lisible.
• Utiliser des câbles multibrins pour faciliter les connexions et minimiser les risques de rupture.
• Étiqueter clairement chaque borne pour une compréhension rapide lors des interventions futures.
