Régulateur panneau solaire clignote : causes et solutions

Quand on se lance dans l’aventure des panneaux solaires, comprendre le fonctionnement des régulateurs de charge est essentiel. Les régulateurs MPPT, très prisés, peuvent parfois indiquer des problèmes par des clignotements de LED. Que signifie ce phénomène ? Voici un aperçu complet des raisons pour lesquelles un régulateur de panneau solaire peut clignoter, ainsi que des conseils pratiques pour résoudre les problèmes.

Sommaire des problèmes de régulateur

1. Introduction à l’ordre de connexion des composants.
2. Signification des LED sur différents modèles.
3. Que faire si le régulateur ne charge pas ?
4. Schémas de branchement essentiels.
5. Ressources vidéos et d’aide.

Ordre de connexion et déconnexion du kit solaire

Un des aspects les plus critiques lors de l’installation d’un régulateur MPPT est l’ordre de connexion des différents composants. La première règle d’or est de connecter les batteries avant de brancher les panneaux solaires. Ignorer cette étape peut sérieusement perturber le micro-logiciel du régulateur, entraînant des erreurs de charge et des dommages potentiels.

Importance de l’ordre

Ne pas respecter cet ordre peut entraîner un calibrage incorrect des tensions. En conséquence, cela risque de causer des surtensions ou des situations de sous-tension, mettant en danger tant le régulateur que les batteries. D’autre part, lors de la déconnexion, il est primordial de débrancher les panneaux avant de déconnecter les batteries ; sinon, vous risquez de reproduire les mêmes erreurs.

Petits conseils pratiques

Évitez toujours de faire des connexions à chaud. Mieux vaut travailler sur des installations complètement déconnectées. C’est également une bonne idée de vérifier les spécifications de vos panneaux solaires et de votre régulateur avant de les acheter pour vous assurer qu’ils sont compatibles, ce qui évitera bien des soucis à l’avenir. Enfin, l’utilisation d’un multi-mètre pour vérifier vos connexions peut éviter des erreurs.

Signification des LED de mon régulateur MPPT

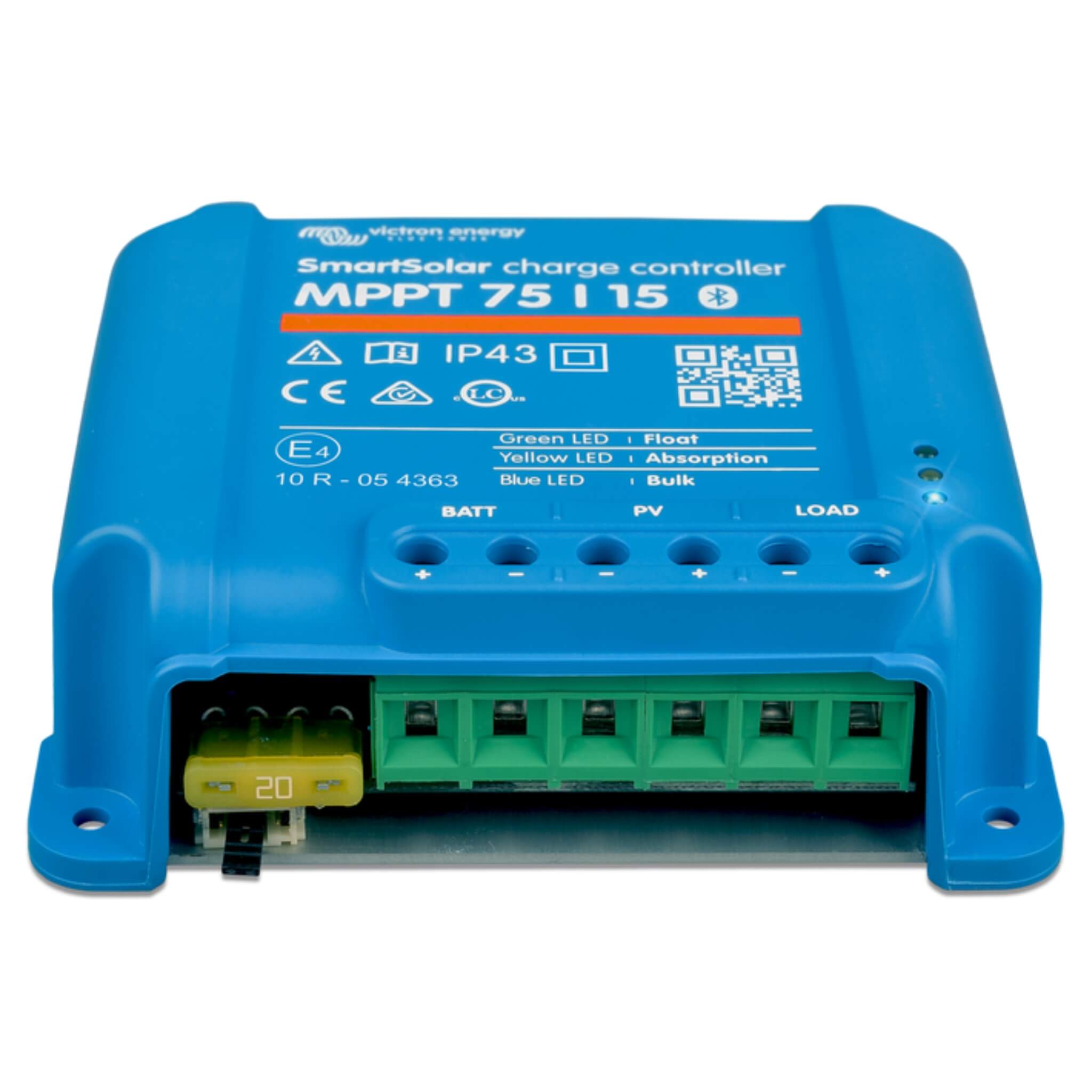

Les LED présentes sur votre régulateur MPPT sont des indicateurs clés sur l’état de charge de votre système. Chaque modèle a ses propres spécifications, mais certaines significations sont communes. Par exemple, sur un MPPT 75/10 ou MPPT 75/15, la LED verte peut clignoter lentement lors d’une charge d’absorption ou être fixe si la batterie est chargée à 100%.

Interpréter les signaux lumineux

Une LED jaune clignotante, quant à elle, peut indiquer que votre batterie charge. Si elle clignote rapidement, cela signifie que la batterie est en phase de charge BULK. Cependant, un voyant éteint pourrait signaler que le champ de panneaux ne produit pas suffisamment d’énergie ou qu’il y a une erreur de polarité. Pour les régulateurs MPPT supérieurs, comme le MPPT 100/30, les LED vous permettront aussi d’identifier des problèmes de connexion entre vos panneaux et le régulateur.

Mon régulateur ne charge pas, que faire ?

Si vous constatez que votre régulateur ne charge pas, il est crucial d’agir rapidement pour éviter des dommages plus importants. Voici quelques étapes à suivre :

Diagnostic de base

Commencez par vérifier l’ordre de votre connexion. Si vous avez connecté les panneaux avant les batteries, cela peut avoir entraîné un défaut de calibration. Débranchez tout et reconnectez dans le bon ordre. Ensuite, contrôlez les tensions de vos panneaux à l’aide d’un multi-mètre. La tension de vos panneaux doit être supérieure de 5V à celle de votre parc batterie pour initier la charge. Assurez-vous aussi que ces tensions ne dépassent pas les limites spécifiques de votre régulateur.

Autres vérifications essentielles

Examinez aussi la température de la pièce où se trouve le régulateur. Une température supérieure à 30°C peut couper la charge. Enfin, n’hésitez pas à vérifier la section des câbles utilisés pour relier le régulateur et la batterie ; des câbles de trop petite section peuvent entraîner des pertes de charge.

Schémas de branchement essentiels

Comprendre les schémas de branchement est crucial pour optimiser le fonctionnement de votre système solaire. Voici quelques exemples de configurations courantes :

Branchement sur un parc batterie en 12V

Assurez-vous que votre régulateur est configuré correctement en tenant compte de la tension de votre parc batterie. Suivez les recommandations du fabricant pour les connexions entre le régulateur et votre batterie.

Exemples pratiques

Pour un branchement avec deux panneaux, il est essentiel de respecter les bornes + et -. Utiliser des câbles de bonne section (minimum 6mm²) pour garantir une faible résistance et de bonnes performances. Si vous souhaitez brancher plusieurs panneaux, assurez-vous que le régulateur peut supporter la capacité totale.

Ressources vidéos et d’aide

Une fois que vous avez identifié et corrigé vos problèmes potentiels, il est essentiel de se former continuellement. Voici quelques recommandations de ressources pour approfondir vos connaissances :

Vidéos recommandées

Les sites comme YouTube regorgent de tutoriels sur la mise en place et l’entretien de systèmes solaires. Une vidéo comme Diagnostic et dépannage de mon installation avec un régulateur MPPT Victron Energy peut vous fournir des informations détaillées sur la maintenance du système.

Formulaires de contact et d’assistance

Si malgré tous ces conseils votre problème persiste, pensez à remplir un formulaire de service après-vente. De nombreux fournisseurs, comme MyShop Solaire, proposent un support technique de qualité. De plus, les forums, comme le forum photovoltaïque, peuvent se révéler extrêmement utiles pour obtenir des conseils d’autres utilisateurs ayant rencontré des problèmes similaires.

Vérifications finales et entretien régulier

Entretien régulier de votre installation est la clé de sa durabilité. Assurez-vous de nettoyer les panneaux solaires régulièrement pour éviter toute perte d’efficacité due à la poussière ou à la saleté. N’oubliez pas de vérifier les connexions et de resserrer les câbles si nécessaire.
