rs485 câblage

Le câblage RS485 est un sujet essentiel pour tous ceux qui cherchent à installer des systèmes de communication efficaces et fiables. Ses caractéristiques techniques en font un choix privilégié dans de nombreuses applications industrielles et commerciales. Cet article propose une exploration approfondie des différents aspects de l’installation et des composants liés au câblage RS485, en mettant en avant des pratiques recommandées et des conseils d’experts. Nous aborderons également le coût associé aux câbles, ainsi que des exemples concrets d’utilisation dans des systèmes variés.

En plongeant dans l’univers du câblage RS485, nous examinerons d’abord les types de câbles disponibles, y compris le câble Belden RS485, reconnu pour sa robustesse et sa fiabilité. Nous nous pencherons ensuite sur les connecteurs RS485, leur configuration et l’importance d’une installation correcte. Des conseils pratiques pour réussir votre réseau RS485 seront offerts, afin de garantir une communication fluide entre les appareils. Enfin, nous présenterons des tableaux comparatifs et des liens vers des ressources supplémentaires, qui vous aideront dans la mise en place de vos projets d’installation.

Comprendre le câblage RS485

Le câblage RS485 est souvent considéré comme une norme clé pour les communications à longue distance dans des environnements industriels. Ce protocole permet de gérer des réseaux de capteurs et d’appareils à plus d’un kilomètre de distance, avec une communication bidirectionnelle, et une résilience aux interférences électromagnétiques. Cela en fait un choix idéal pour des installations complexes.

Qu’est-ce que le RS485 ?

Le RS485 est un standard de communication série qui permet la transmission de données entre plusieurs appareils sur un même réseau. Il se distingue des autres normes, comme le RS232, par sa capacité à relier jusqu’à 32 dispositifs sur un seul réseau, tout en maintenant une communication efficace. Grâce à son architecture différentielle, le RS485 est particulièrement résistant aux bruits et interférences, ce qui est primordial dans un environnement industriel.

Les avantages du câblage RS485

Les atouts principaux du câblage RS485 incluent sa portée étendue et sa robustesse. Les systèmes peuvent être étendus sur plusieurs centaines de mètres, et même jusqu’à 1200 mètres en fonction de la dérive. La bande passante élevée et les capacités de transmission à moindre coût sont également des facteurs de choix. Les utilisateurs peuvent également apprécier sa flexibilité en matière de topologie, ce qui permet d’adapter le réseau selon les besoins spécifiques de l’application. En choisissant des composants fiables comme les connecteurs RS485, on peut encore améliorer la performance de l’installation.

Les câbles adaptés pour le RS485

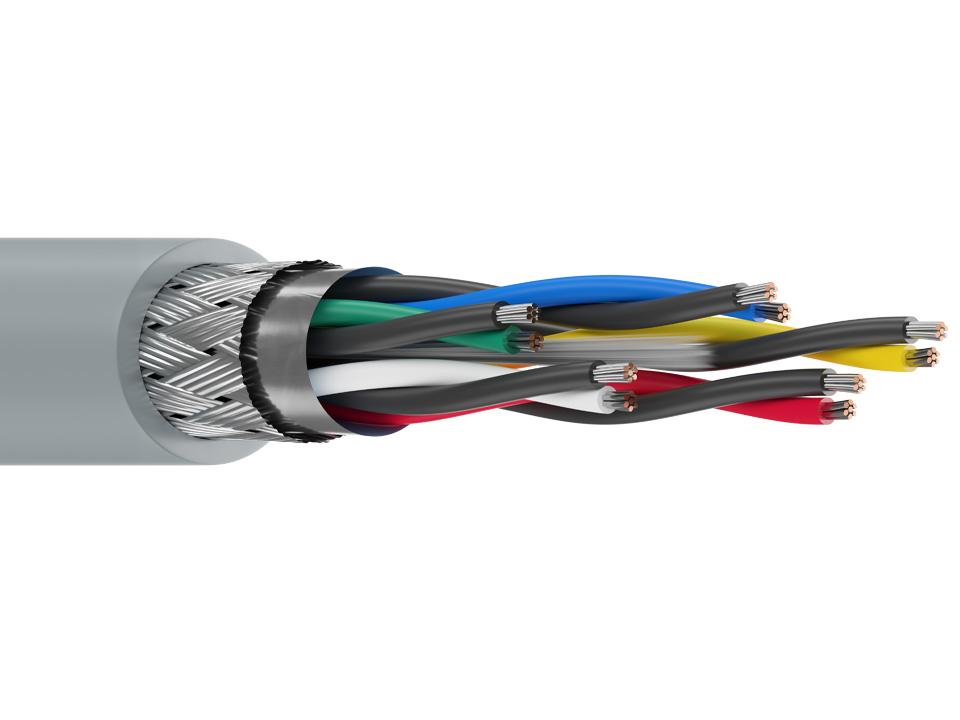

Lorsqu’il s’agit de câbles pour RS485, le câble Belden RS485 est souvent recommandé. Ce câble est réputé pour sa capacité à minimiser les pertes de signal et à offrir une transmission claire sur de longues distances. Les câbles conçus spécifiquement pour le RS485 sont généralement blindés, ce qui les rend idéaux pour une utilisation dans des environnements bruyants. Le choix du câblage joue un rôle crucial dans le maintien d’une communication intégrale et ininterrompue entre les appareils. Le coût de ces câbles varie en fonction des caractéristiques techniques, bien que le câble RS485 prix soit généralement compétitif au regard des performances offertes.

Installation et mise en œuvre du RS485

Une bonne installation est essentielle pour garantir le bon fonctionnement du système RS485. Une planification minutieuse est primordiale, car le câblage doit être configuré correspondant aux spécificités de l’installation. L’orientation des câbles, le type de connecteurs utilisés et le respect des distances de terminaison sont toutes des considérations importantes qui influenceront la qualité du signal à long terme.

Planification de l’installation

Avant de commencer l’installation, il est crucial de réaliser un schéma de câblage qui définit clairement les emplacements des appareils et les connexions nécessaires. Une bonne pratique consiste à se reporter aux diagrammes disponibles dans des ressources comme les schémas d’installation. Il est important de vérifier que tous les appareils sont compatibles avec le protocole RS485 afin d’éviter des problèmes de communication.

Connecteurs et terminaisons

Utiliser des connecteurs RS485 adaptés est fondamental pour la réussite du câblage. Ils doivent être choisis en tenant compte du type de câble, de la longueur de la ligne et des conditions environnementales. Les connecteurs mal adaptés peuvent entraîner des pertes de signal ou même provoquer des pannes dans le réseau. Les dispositifs de terminaison, qui éliminent les réflexions de signal à chaque extrémité du réseau, sont également essentiels pour garantir l’intégrité des données.

Coût et choix des matériels

Acheter le bon matériel est essentiel pour la qualité de votre installation RS485. Les utilisateurs doivent prendre en compte le câblage RS485, les connecteurs, ainsi que l’éventuelle nécessité d’ajouter des équipements auxiliaires pour maximiser l’efficacité du réseau. Le rapport qualité-prix est un élément clé; par exemple, bien que le câble Belden RS485 puisse sembler plus cher, sa durabilité et sa fiabilité en font un bon investissement pour des installations à long terme.

Marketing et sourcing de câbles RS485

Le prix des câbles RS485 peut fluctuer en fonction des fournisseurs et des marques. Il est donc conseillé de faire des recherches sur les différents fournisseurs pour obtenir le meilleur rapport qualité-prix. Il faut aussi considérer d’autres aspects, comme les garanties et le service après-vente lors de l’achat. Les professionnels peuvent s’orienter vers des marques reconnues pour leur fiabilité, comme Schneider, qui propose une large gamme de solutions en matière de câblage RS485, y compris du câblage Modbus RS485.

Comparaison des différents câbles RS485

Applications courantes du câblage RS485

Le RS485 est largement utilisé dans divers domaines, allant de la domotique aux réseaux industriels. Ce type de câblage est particulièrement bénéfique pour les systèmes de contrôle qui nécessitent des communications à longue distance et des taux de transfert de données élevés. L’identification des applications appropriées pour le RS485 contribue à maximiser son potentiel dans votre installation.

Réseaux de contrôle de processus

Les réseaux de contrôle de processus utilisent souvent le câblage RS485 pour relier des capteurs, des automates programmables et des interfaces opérateur. Ce type de configuration permet une communication fiable sur de longues distances, facilitant le suivi et le contrôle des opérations industrielles. Les entreprises qui adoptent le RS485 bénéficient souvent de processus plus fluides et réactifs.

Domotique

Dans le domaine de la domotique, le RS485 est idéal pour contrôler des appareils tels que les systèmes d’éclairage, de sécurité et de chauffage. La flexibilité et l’adaptabilité du RS485 permettent de créer des réseaux domotiques extensibles, indispensables pour les maisons connectées. La communication bidirectionnelle permet également d’optimiser la gestion énergétique, bénéfique pour le développement durable.

Transports et logistique

Le câblage RS485 est également utilisé dans des environnements de transport et de logistique où les systèmes de suivi des véhicules sont primordiaux. Ils permettent d’intégrer différentes technologies de capteurs, nécessitant des connexions fiables et à longue portée, essentiels pour assurer une traçabilité des marchandises tout au long de la chaîne d’approvisionnement.
