rs485 connection

De nos jours, les systèmes de communication dans le domaine de l’automatisation industrielle exigent des connexions robustes et fiables. Parmi les protocoles les plus utilisés, la connexion RS485 s’impose grâce à sa capacité à gérer des distances importantes et à connecter de nombreux dispositifs. Que ce soit pour des capteurs, des contrôleurs ou des appareils professionnels, la technologie RS485 est au cœur de l’innovation. Cet article explore en profondeur les différentes facettes de cette technologie essentielle, allant de son fonctionnement à son utilisation pratique, tout en mettant l’accent sur ses avantages et ses applications.

Comprendre la technologie RS485

La norme RS485 est une interface de communication série qui permet la transmission de données entre plusieurs appareils sur un réseau. Ce protocole est particulièrement adapté aux environnements industriels, où la connectivité de divers équipements doit être assurée sur de longues distances et dans des conditions électromagnétiques variées.

Fonctionnement et spécifications de la connexion RS485

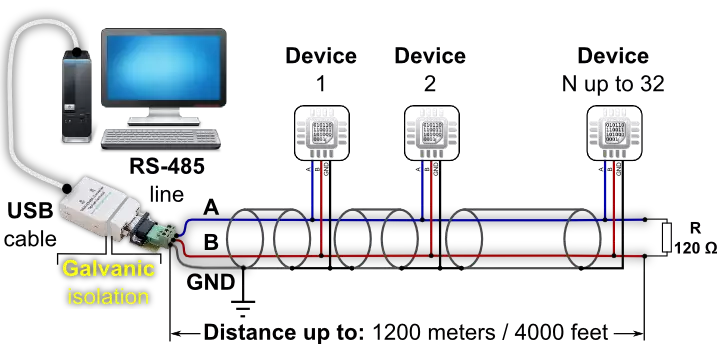

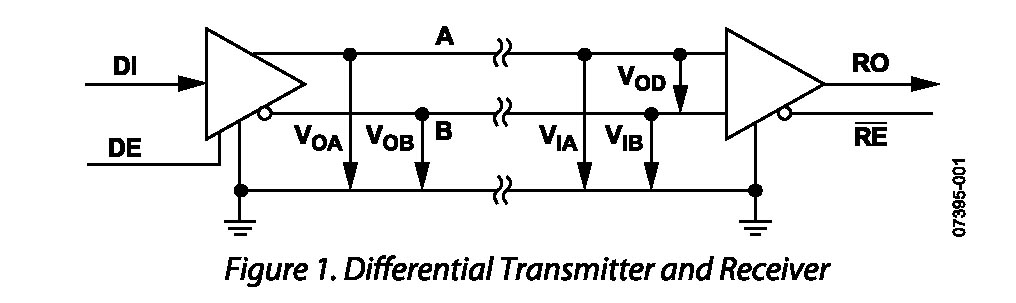

Le RS485 utilise une technique de communication différentielle qui réduit les interférences et permet une transmission sur des distances allant jusqu’à 1200 mètres. Il est capable de supporter jusqu’à 32 dispositifs connectés en parallèle sur un même bus, ce qui en fait une solution idéale pour les applications nécessitant une grande flexibilité. Les principales spécifications incluent une vitesse de transmission allant jusqu’à 10 Mbps, selon la distance de communication choisie.

Applications pratiques du RS485

Son utilisation dans des systèmes de contrôle industriels, tels que ceux de Siemens, Schneider et Allen-Bradley, est répandue. Ces fabricants recommandent souvent des solutions intégrées utilisant le câble RS485 pour relier plusieurs dispositifs, tels que des capteurs, des servomoteurs et des variateurs de fréquence.

Industries utilisant le RS485

La technologie RS485 trouve son application dans divers secteurs industriels. Par exemple, dans le domaine de l’énergie solaire, des convertisseurs et des onduleurs utilisent le RS485 pour transmettre des données en temps réel à des systèmes de gestion à distance. Les configurations typiques incluent des systèmes de surveillance où un adaptateur RS485 relie les appareils aux systèmes de gestion.

Configuration et mise en œuvre de la connexion RS485

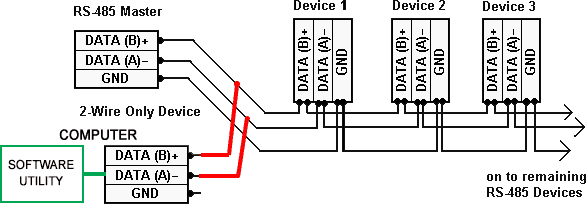

Pour établir une connexion RS485 efficace, il est crucial d’avoir la bonne configuration. Cela implique le choix du convertisseur RS485 approprié, qui peut être installé pour interfacer des dispositifs de communication variés. Les différents types de connecteurs et de câbles, tels que le câble RS485, sont également déterminants pour une communication optimale. Lors de la mise en place d’un réseau, une attention particulière doit être portée à la terminaison des lignes pour éviter les réflexions de signal.

Les étapes de mise en œuvre

Pour mettre en place un réseau utilisant la connexion série RS485, suivez ces étapes :

1. Choisir les dispositifs compatibles avec RS485 tels que des capteurs Modbus ou des contrôleurs logiques programmables (PLC).
2. Sélectionner un interface RS485 et un adaptateur RS485 pour la communication.

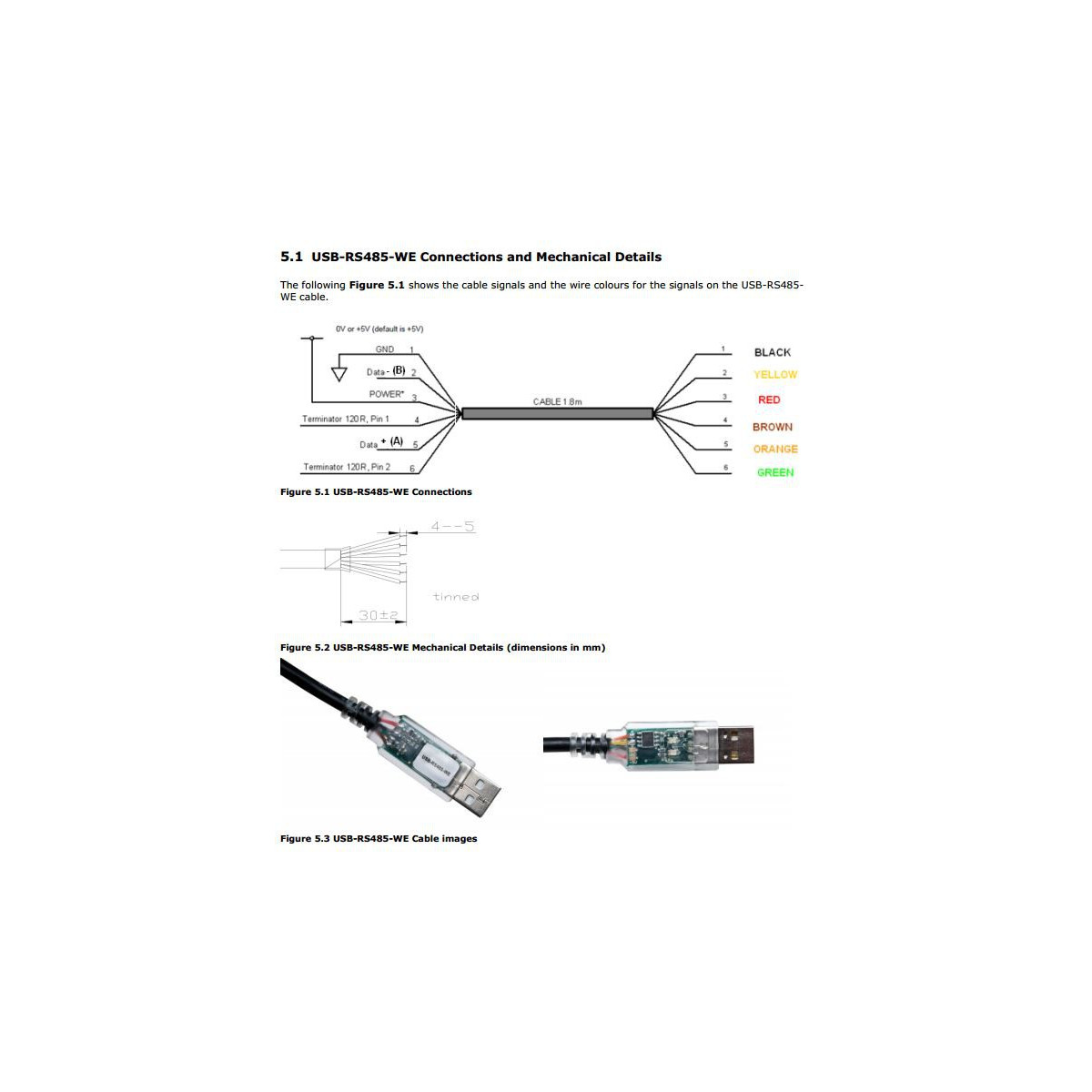

3. Installer le câble RS485 entre les dispositifs, en veillant à respecter les spécifications de longueur et d’impédance.
4. Configurer les paramètres de communication, y compris la vitesse et le protocole (RS485 Modbus, par exemple).
5. Tester la connexion et vérifier la transmission des données.

Défis de l’utilisation de la technologie RS485

Bien que la connexion RS485 soit avantageuse, elle comporte aussi des défis qu’il est essentiel de prendre en compte. Parmi les problèmes potentiels, on trouve les erreurs de transmission causées par des interférences électromagnétiques ou des câbles mal placés. La gestion de la distance est également cruciale, surtout dans les configurations complexes où plusieurs dispositifs doivent être connectés simultanément.

Solutions aux défis courants

Pour surmonter les défis associés à la connexion RS485, plusieurs solutions peuvent être mises en place :

• Utilisation de câbles blindés RS485 pour minimiser les interférences.
• Installation de répéteurs pour augmenter la portée de transmission.
• Application d’une terminologie correcte pour les liaisons, en ajoutant des résistances de terminaison aux extrémités du réseau.
• Configuration rigoureuse des dispositifs pour assurer des paramètres de communication homogènes.

Meilleures pratiques pour l’optimisation de la connexion RS485

Adopter les meilleures pratiques peut faire toute la différence dans l’efficacité d’une connexion RS485. En choisissant des équipements de qualité et en appliquant des méthodes de montage conformes aux recommandations des fabricants comme Siemens, Schneider ou Allen-Bradley, il est possible d’optimiser la performance du réseau.

Planification et développement d’une architecture de réseau efficace

Lors de la planification d’une architecture de réseau pertinente, il est nécessaire de tenir compte des différents facteurs qui influencent le fonctionnement de la connexion. Voici quelques éléments à prendre en compte :

• Évaluation des besoins en communication, comme la vitesse et la distance.
• Prévision de l’évolution du réseau, en tenant compte des dispositifs additionnels à intégrer.
• Étude des méthodes de sécurité pour assurer une communication sécurisée et fiable.
• Contrôle régulier du système pour anticiper les pannes potentielles.

Conclusion

La connexion RS485 représente une technologie cruciale dans le secteur de l’automatisation, offrant des avantages indéniables pour les communications industrielles. Sa capacité à établir des liaisons simples et efficaces entre de nombreux dispositifs la rend incontournable pour des applications diverses. Toutefois, la simplicité d’installation ne doit pas masquer la nécessité de configurations précises et d’attentions particulières pour assumer toutes les fonctions qu’elle propose. En s’inscrivant dans une approche rigoureuse en termes de mise en œuvre, de gestion des dispositifs et d’optimisation, les utilisateurs peuvent tirer le meilleur parti de cette technologie.
