Dans un monde où l’interconnexion des appareils devient essentielle, les protocoles de communication jouent un rôle central dans l’échange d’informations entre les systèmes. Le RS485 et le Modbus se distinguent comme des pièces maîtresses de l’architecture industrielle moderne, facilitant la communication entre divers dispositifs grâce à leur robustesse et leur polyvalence. Utilisé dans des domaines aussi variés que l’automatisation des processus et la gestion de l’énergie, notamment au sein d’installations solaires, ce duo est souvent au cœur des préoccupations des ingénieurs et techniciens. En 2025, face à l’évolution rapide des technologies, comprendre leur fonctionnement et leurs applications devient crucial.

Le protocole RS485 : Fondamentaux et caractéristiques essentielles

Le RS485 est une norme de communication série, souvent privilégiée dans les environnements industriels pour sa capacité à établir des communications sur de longues distances. Contrairement à d’autres protocoles comme le RS232, le RS485 permet la connexion de plusieurs appareils sur un même réseau, ce qui le rend adapté pour les communications en réseau multi-point. Le principe de fonctionnement repose sur un mode de transmission différentielle, minimisant les interférences électromagnétiques et permettant une transmission de données fiable, même dans des conditions difficiles.

Cette technologie est particulièrement intéressante pour des applications nécessitant stabilité et fiabilité. La distance maximale de transmission peut atteindre jusqu’à 1200 mètres, ce qui ouvre la voie à des installations complexes. Par ailleurs, la vitesse de transmission est également un facteur clé ; avec des débits pouvant aller jusqu’à 10 Mbps, le RS485 convient aux systèmes gourmands en bande passante.

Les avantages du RS485 dans les systèmes industriels

Les avantages du RS485 sont multiples, tant sur le plan technique qu’économique. Parmi les principaux points forts, on trouve :

• Longue portée : La capacité d’atteindre de grandes distances est un atout majeur pour des installations étendues.
• Mode différentiel : Cela assure une meilleure immunité aux bruits et interférences.
• Connectivité multi-point : Permet d’interfacer jusqu’à 32 appareils sur un même réseau.
• Coût abordable : Le RS485 reste l’un des protocoles les plus économiques pour les communications série.

Ces caractéristiques ont conduit à une adoption élevée du RS485 dans des secteurs tels que l’automatisation industrielle, la gestion de l’énergie, et même dans des systèmes de contrôle de bâtiments. Des entreprises comme Moxa, Siemens, et Schneider Electric exploitent cette technologie dans leurs solutions d’automatisation.

Pour illustrer la flexibilité du RS485, prenons l’exemple d’un système de gestion d’énergie dans une installation solaire. Ici, le RS485 connecte plusieurs micro-converseurs à un dispositif central qui analyse les données de production et de consommation d’énergie. Grâce à son architecture robuste, la communication reste fiable, même en présence de perturbations.

Modbus : Un protocole de communication révolutionnaire

Le Modbus est un protocole de communication utilisé pour l’automatisation industrielle et la collecte de données. Son architecture maîtresse/esclave défini un cadre souple pour la communication entre divers appareils, permettant un échange d’informations efficace et structuré. Spécifiquement popularisé pour son ouverture, Modbus offre la possibilité de l’intégrer facilement avec divers dispositifs de différentes marques, rendant ainsi la coopération entre équipements plus fluide.

La souplesse de Modbus permet qu’il soit utilisé avec plusieurs types de supports physiques, notamment le RS232, le RS485, et même via des réseaux TCP/IP. Cela signifie que les appareils fonctionnant sur différents types de réseaux peuvent toujours communiquer efficacement, rendant le Modbus véritablement universel.

Le fonctionnement de Modbus en détail

Lorsqu’un maître souhaite interagir avec un esclave, il commence par envoyer une requête sous forme de message Modbus. Cette requête inclut l’adresse de l’esclave, le code de fonction, et d’autres paramètres nécessaires. Le format des messages Modbus peut être résumé comme suit :

Cette structure permet une grande variété d’opérations, allant de la simple lecture de capteurs à l’activation de dispositifs sur le terrain. Par exemple, un compteur électrique Modbus peut transmettre des données de consommation à un système de gestion via un message Modbus, assurant ainsi une surveillance continue.

Comparaison entre RS485 et Modbus : Quelles différences ?

Bien que souvent associés, le RS485 et le Modbus remplissent des fonctions distinctes dans le domaine des communications. RS485 désigne une norme de transmission physique, tandis que Modbus définit un protocole logiciel. Cette différence est cruciale pour leur compréhension et leur utilisation efficace.

Les points clés de différenciation comprennent :

• Type de couche : RS485 est une couche matérielle, alors que Modbus est une couche de protocole.
• Orientation : RS485 favorise la transmission de données, tandis que Modbus gère les règles de communication.
• Modularité : Bien que RS485 puisse fonctionner avec plusieurs protocoles, Modbus est conçu spécifiquement pour les communications industrielles.

Pour résumer, alors que RS485 assure la transmission de données à travers de grandes distances, Modbus fournit le cadre théorique et pratique permettant aux appareils de construire une communication structurée. C’est cette synergie qui rend ces deux technologies si puissantes dans l’automatisation moderne.

Applications concrètes du protocole RS485 avec Modbus

Les applications du protocole RS485 associé à Modbus sont nombreuses et couvrent un large éventail de secteurs industriels. En raison de leur fiabilité et de leur efficacité, ces technologies sont souvent utilisées pour la collecte de données et le contrôle de machines dans divers environnements.

Exemples d’utilisations industrielles

Les installations de mesures et de contrôle reposent sur cette technologie. Voici quelques exemples :

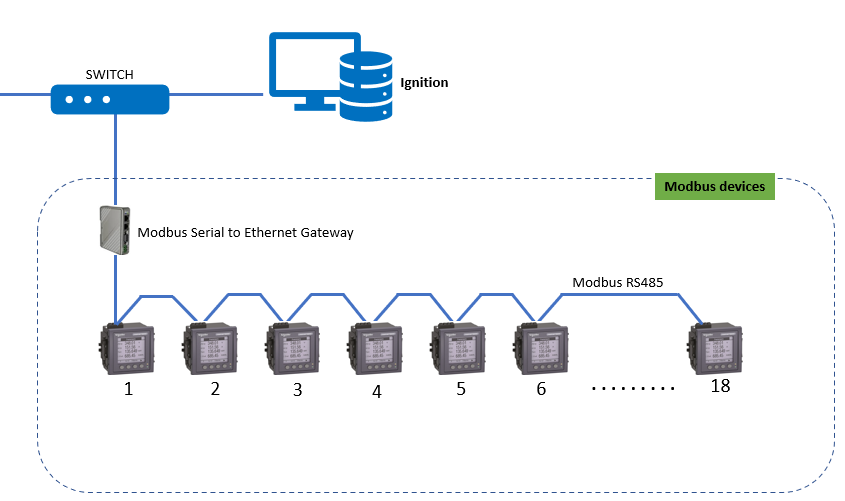

• Gestion de l’énergie : Les compteurs intelligents utilisent le Modbus sur RS485 pour transmettre des données de consommation à des systèmes de gestion.
• Automatisation des bâtiments : Les systèmes de chauffage, ventilation et climatisation (CVC) intègrent souvent le Modbus pour contrôler les appareils de manière centralisée.
• Supervision d’installations solaires : Les micro-converseurs dotés de communication Modbus avec RS485 permettent d’optimiser la production d’électricité.

Les entreprises renforcent leur efficacité énergétique et leur gestion des ressources grâce à cette technologie. Par exemple, WAGO, Omron, et Beckhoff délivrent des solutions basées sur RS485 et Modbus pour la gestion d’installations complexes, favorisant ainsi des opérations fluides et intégrées.

Les défis rencontrés dans l’intégration de RS485 et Modbus

Malgré leurs nombreux avantages, plusieurs défis existent lors de l’intégration de RS485 et Modbus. Ces défis touchent essentiellement les aspects techniques, notamment :

• Configuration complexe : Assurer la bonne synchronisation des paramètres de communication (vitesse, parité) peut s’avérer délicat.
• Interférences : Dans des environnements à forte compétition électromagnétique, l’intégrité des données peut être altérée.
• Limites de distance : La distance maximale peut restreindre l’élargissement du réseau si plusieurs segments sont nécessaires.

Cependant, ces défis ne freinent pas l’adoption du RS485 et Modbus, car les bénéfices l’emportent largement sur les inconvénients. Les entreprises continuent d’investir dans ces technologies pour garantir une communication fiable et efficace au sein de leurs installations.

Avancées futures : RS485 et Modbus vers de nouveaux horizons

Avec les progrès technologiques incessants, il est crucial d’envisager l’avenir du RS485 et du Modbus. En 2025, on assiste à une adoption accrue des dispositifs IoT dans les secteurs industriels, ce qui pose de nouvelles attentes pour les protocoles de communication. La combinaison de RS485 et Modbus est bien positionnée pour répondre à ces exigences, car elle permet une communication entre les nouveaux dispositifs intelligents et les systèmes existants.

Tendances et évolutions attendues

Parmi les tendances émergentes, on note:

• Interconnectivité accrue : La capacité de connecter des appareils via des réseaux locaux au niveau mondial.
• Amélioration en cybersécurité : Le renforcement des protocoles de sécurité pour protéger les transmissions de données dans un monde interconnecté.
• Intégration avec le cloud : La collecte de données en temps réel sur le cloud pour une gestion et une analyse plus efficaces.

En conséquence, les entreprises comme IPG Photonics et B&B Electronics se concentrent sur le développement de solutions qui utilisent la puissance du RS485 et Modbus tout en exploitant des technologies de pointe. Cela ouvre la voie à un automatisme futur qui sera à la fois réactif et proactif.

La combinaison de RS485 et Modbus ne se limite pas à une simple norme technique ; elle représente un véritable levier d’innovation, propulsant les industries vers de nouveaux sommets. Cela démontre l’importance d’une communication robuste et d’une intégration intelligente, essentielles pour la transition énergétique et industrielle de demain.
