batterie schéma électrique

La compréhension du fonctionnement des batteries est essentielle pour maximiser l’utilisation des systèmes électriques modernes. Les batteries, qu’elles soient pour les véhicules électriques, les équipements portables ou les systèmes de stockage d’énergie renouvelable, jouent un rôle clé dans la transition énergétique que notre société traverse. Cet article se penche sur les schémas électriques des batteries, en se concentrant sur leur structure, leur fonctionnement et les technologies en jeu, tout en mettant en avant différentes marques reconnues dans le secteur. L’analyse détaillée de chaque aspect permettra d’éclairer les lecteurs sur les enjeux liés aux batteries et à leur intégration dans les systèmes électriques contemporains.

Schéma électrique des batteries

Le schéma électrique d’une batterie est une représentation graphique essentielle qui explique la construction et le fonctionnement de cet élément incontournable des systèmes électriques. Comprendre ce schéma permet d’identifier les diverses parties d’une batterie et de visualiser les connexions entre celles-ci. En général, tout schéma électrique de batterie comporte des éléments communs, tels que les bornes positif et négatif, les électrolytes et les composants internes.

Les différentes parties d’un schéma électrique de batterie

Un schéma électrique typique d’une batterie inclut plusieurs sections, chacune ayant sa propre fonction. Ces sections peuvent être regroupées comme suit :

• Borne positive (+) : Ce terminal est le point de sortie de l’électricité vers le circuit.
• Borne négative (-) : Il s’agit du point de retour du circuit électrique.
• Electrolyte : Ce composant chimique permet de réaliser la réaction électrochimique nécessaire au stockage de l’énergie.
• Électrodes : Elles jouent un rôle crucial en permettant la circulation des électrons entre les deux bornes.
• Boîtier de la batterie : Il protège les composants internes contre les dommages physiques et les variations climatiques.

Par exemple, pour une batterie lithium-ion, le schéma se complexifie légèrement. En effet, il comprend également des éléments comme le contrôleur de gestion de la batterie (BMS) qui assure la sécurité de la batterie en évitant la surcharge ou la décharge excessive.

Ces éléments fondamentaux permettent de comprendre le fonctionnement d’une batterie et d’interagir avec des systèmes électriques variés. La complexité du schéma augmente en fonction du type de batterie. Pour les batteries plomb-acide, ce schéma diffère par la structure et les matériaux utilisés, tandis que les batteries lithium-ion présentent des caractéristiques spécifiques qui influencent leur utilisation dans des applications avancées, telles que les véhicules électriques.

Schéma électrique de la batterie au lithium-ion

Les batteries au lithium-ion sont devenues incontournables dans le domaine des batteries modernes, offrant une densité énergétique élevée ainsi qu’une recharge rapide. Le schéma électrique de ces batteries est délicat et mérite donc une attention particulière. L’analyse de leur fonctionnement révèle comment elles se sont imposées dans les appareils électroniques portables et les systèmes de stockage d’énergie renouvelable.

Fonctionnement des batteries lithium-ion

Le principe de fonctionnement des batteries lithium-ion repose sur le mouvement des ions lithium entre l’électrode positive et l’électrode négative. Voici les principales étapes impliquées dans leur fonctionnement :

1. Lors de la charge, les ions lithium migrent de l’électrode positive (généralement faite de cobalt) vers l’électrode négative (souvent à base de graphite).
2. Lors de la décharge, ce processus s’inverse, permettant aux électrons de circuler et de fournir de l’énergie.
3. La gestion de la température et de la tension est réalisée par un système BMS, qui s’assure que la batterie fonctionne dans des limites sûres.

La spécificité du schéma de circuit de ces batteries repose surtout sur la manière dont les cellules sont optimisées, souvent intégrées en série ou en parallèle pour répondre à des besoins énergétiques variés. Les marques telles que Varta, Exide et Yuasa sont réputées pour leur production de batteries lithium-ion de qualité, renforçant ainsi leur propre schéma électrique et la performance de leurs produits.

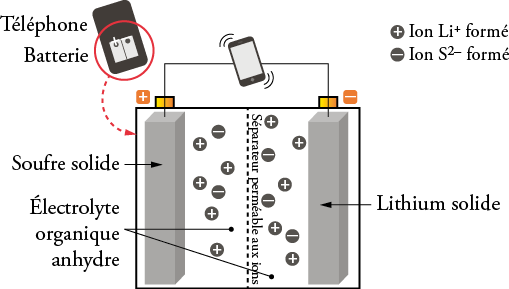

Schéma de fonctionnement d’une batterie : guide visuel explicatif

Une représentation visuelle peut considérablement simplifier la compréhension du fonctionnement d’une batterie. Cette approche est précieuse pour ceux qui s’interrogent sur la dynamique interne des systèmes de stockage électrique. On peut utiliser un schéma de fonctionnement illustratif pour décrire les différents états d’une batterie tout au long de son cycle de charge et décharge.

Illustration des cycles de charge et de décharge

Un cycle classique de charge et décharge d’une batterie peut être divisé en plusieurs phases :

• Phase de charge : L’alimentation électrique est appliquée, permettant aux ions lithium de migrer.
• Phase de repos : La batterie est stabilisée sans charge, ce qui est important pour la longévité.
• Phase de décharge : Les ions et les électrons se déplacent, fournissant une énergie utilisable.
• Phase de pleine décharge : La batterie atteint un état limite où elle doit être rechargée.

Durant ces cycles, il est fondamental de prendre en compte la gestion thermique pour éviter des défaillances. Ainsi, les dispositifs de protection intégrés dans les systèmes, comme ceux offerts par Bosch et FIAMM, garantissent la sécurité et l’efficacité opérationnelle. Les batteries de marques comme Optima et Banner disposent également de mécanismes de gestion innovants incorporés dans leur schéma électrique.

Les différentes technologies de batteries électrochimiques

En plus des batteries lithium-ion, il existe d’autres types de batteries électrochimiques, chacune avec ses caractéristiques et schémas électriques. Ces différences sont critiques pour choisir la technologie la mieux adaptée à un besoin spécifique.

Comparaison des technologies de batteries

Les batteries électrochimiques varient en fonction de la composition chimique de leurs électrodes et électrolytes, ce qui impacte leurs performances, durabilité et coût. Voici un aperçu des types de batteries électrochimiques courantes :

• Batteries plomb-acide : Utilisées principalement dans les voitures, elles sont robustes et moins chères à produire, mais avec une densité énergétique plus faible.
• Batteries nickel-hydrure métallique (NiMH) : Souvent présentes dans les applications hybrides, elles offrent une meilleure autonomie que les plomb-acide.
• Batteries lithium-polymère : Utilisées dans les appareils portables, elles sont très légères et peuvent être modelées, mais sont plus coûteuses.

Pour une vision plus approfondie, il est utile de se référer à un tableau comparatif des principales technologies de batteries :

Chacune de ces technologies a ses avantages et inconvénients. Les batteries au lithiuim-ion, par exemple, représentent actuellement le choix prédominant dans les applications modernes, que ce soit pour la mobilité électrique ou les installations domestiques. Leur adoption massive témoigne des avantages qu’elles offrent, mettant en lumière leur schéma électrique configuré pour répondre à des exigences spécifiques.

Pour plus d’informations sur ces technologies et leur schéma électrique, il est recommandé de consulter des ressources détaillées.

En considérant le choix d’une batterie pour un projet donné, il est essentiel de prendre en compte les besoins spécifiques en termes de capacité, cycle de vie et coût. Se tourner vers des marques établies comme Batteries Vatel, LUCAS ou NAPA peut grandement influencer la performance et la fiabilité de la solution adoptée.
