schema cablage panneau solaire

Dans un monde de plus en plus tourné vers la durabilité, les panneaux solaires occupent une place centrale dans la transition énergétique. Avec des technologies en constante évolution, il est impératif de comprendre comment optimiser leur installation grâce à un schéma de câblage efficace. De la conception à l’implémentation, chaque détail compte pour maximiser la performance de cette source d’énergie renouvelable. Cet article explore les différents aspects liés au câblage des panneaux solaires, en s’appuyant sur des expériences et des recommandations provenant des meilleures marques du secteur.

Comprendre le fonctionnement des panneaux solaires

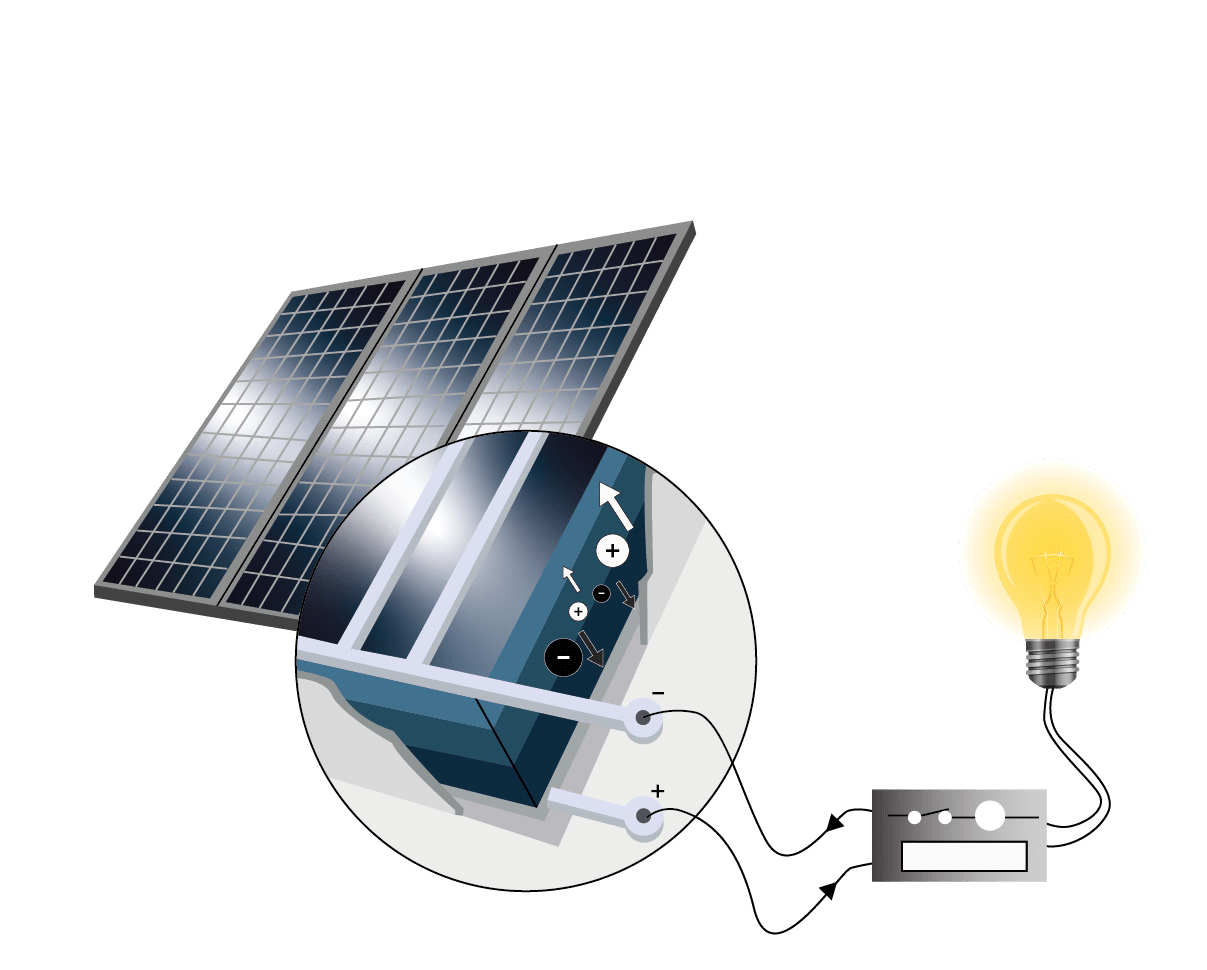

Afin de saisir l’importance d’un schéma de câblage efficace, il convient d’explorer comment fonctionnent les panneaux solaires. Un système photovoltaïque convertit la lumière du soleil en électricité via des cellules solaires. Ces cellules sont généralement faites de silicium, un matériau semi-conducteur. Lorsque la lumière frappe le panneau, elle excite les électrons, créant un courant électrique. Toutefois, le succès de cette conversion dépend du bon câblage entre les panneaux, l’onduleur et le réseau électrique.

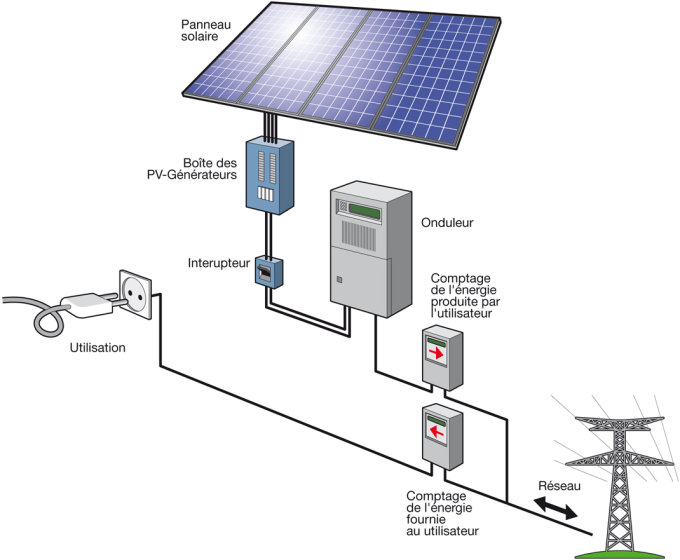

Les composants essentiels d’un système photovoltaïque

Chaque installation solaire est composée de plusieurs éléments qui interagissent pour produire de l’électricité. Voici les composants clés :

• Panneaux solaires : Ils captent la lumière et génèrent l’électricité.
• Onduleur : Son rôle est de convertir le courant continu (CC) généré par les panneaux en courant alternatif (CA), utilisable par les appareils électriques.
• Contrôleur de charge : Utile dans les systèmes avec batteries, il régule la tension et le courant pour protéger les batteries.
• Batteries : Elles stockent l’énergie produite pour une utilisation ultérieure.
• Tableaux de distribution : Ils distribuent l’électricité aux différents circuits du bâtiment.

Chacun de ces éléments nécessite un câblage approprié pour garantir l’efficacité et la sécurité du système. Un schéma de câblage bien pensé est donc crucial.

Les défis liés au câblage des panneaux solaires

Le câblage incorrect peut entraîner de nombreuses complications, allant de pertes d’énergie à des risques de sécurité. Voici quelques défis fréquents rencontrés lors du câblage d’un système solaire :

• Pertes de tension : Un câblage mal dimensionné peut augmenter la résistance, entraînant des pertes d’énergie.
• Risques d’incendie : Des fils mal isolés ou surdimensionnés peuvent provoquer des court-circuits.
• Problèmes de compatibilité : Utiliser des composants de différentes marques sans tenir compte de leurs caractéristiques peut nuire à la performance.

Pour éviter ces problèmes, il est préférable de s’appuyer sur des conseils d’experts et des ressources fiables, telles que les recommandations de marques respectées comme SMA Solar Technology, Fronius, ou Schneider Electric.

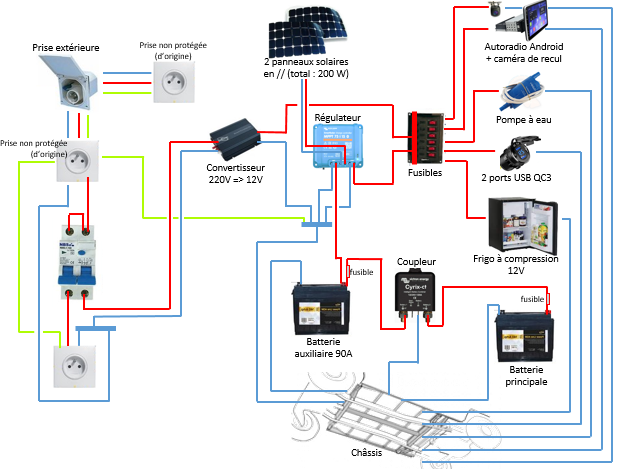

Élaborer un schéma de câblage efficace pour les panneaux solaires

Une fois les composants identifiés et les défis compris, il est temps de se pencher sur la création d’un schéma de câblage. Cela consiste à planifier visuellement et techniquement la manière dont les différents éléments seront reliés entre eux. Le schéma de câblage devrait couvrir l’ensemble de l’installation, de l’assemblage des panneaux solaires à la connexion à l’onduleur.

Les étapes pour créer un schéma de câblage

1. Récolter des données précises : Commencer par collecter des informations sur les panneaux, l’onduleur et les autres composants.

2. Sélectionner les câbles adéquats : Choisir des câbles adaptés en termes de section et de matériau, pour minimiser les pertes.

3. Établir un plan clair : Utiliser un logiciel de conception pour tracer le schéma, indiquant les connexions et les interrupteurs.

4. Vérifier la conformité aux normes : S’assurer que le schéma respecte les normes de sécurité et les règlements en vigueur.

5. Réviser et tester : Avant d’installer, il est essentiel de simuler le fonctionnement sur papier pour anticiper les problèmes.

Outils et logiciels pour la conception de schémas de câblage

Il existe plusieurs outils et logiciels qui facilitent la création de schémas de câblage, tels que :

• AutoCAD : Un logiciel de conception assistée par ordinateur très utilisé dans l’industrie.
• SketchUp : Idéal pour les maquettes 3D des systèmes solaires.
• Solar Design Tool : Spécifiquement conçu pour les installations solaires, offrant des fonctionnalités adaptées.

Chacun de ces outils offre des fonctionnalités qui simplifient la création de schémas adaptés aux besoins spécifiques de chaque projet.

Configurer les solutions de câblage avec des marques de confiance

Pour garantir des performances optimales, il est recommandé de choisir des composants de marques réputées. Des entreprises comme Victron Energy, Enphase Energy, Luxor Solar, et K2 Systems offrent des produits innovants et fiables. Ces marques sont reconnues pour leur engagement envers la durabilité et l’efficacité.

Les avantages de choisir des marques reconnues

Travailler avec des marques réputées présente de nombreux avantages :

• Qualité : Assurance d’utiliser des composants de haute qualité, garantissant la fiabilité du système.
• Support technique : Accès à une assistance et des ressources pour tout problème ou question.
• Meilleures pratiques : Ces marques suivent des protocoles stricts pour le câblage et l’installation.

Il est également primordial de se tenir informé des dernières innovations et tendances dans le domaine, en visitant des forums tels que Forum Photovoltaïque ou des ressources similaires pour échanger et obtenir des conseils pratiques.

Exemples de bonne pratiques d’installation

Un exemple marquant d’installation réussie a été réalisée avec des panneaux Trina Solar combinés à un onduleur SolarEdge. Les utilisateurs ont constaté une augmentation significative de leur production d’énergie grâce à un schéma de câblage efficace, assurant une dissipation optimale de la chaleur et une communication fluide entre les équipements.

Une autre installation exemplaire concerne les panneaux Canadian Solar avec un système de gestion de l’énergie de Fronius, offrant une solution intégrée qui a réduit les coûts d’exploitation et maximisé les économies d’énergie.

Aperçu des meilleurs câbles et accessoires pour un câblage solaire

Pour garantir un rendement maximum dans votre installation solaire, le choix des câbles et des accessoires est primordial. Chaque composant doit être sélectionné selon des critères de performance, de durabilité et de prix. Ce choix impactera directement le résultat final de votre système photovoltaïque.

Choisir des câbles de qualité est essentiel pour éviter les pertes d’énergie et garantir la sécurité de l’ensemble du système. Les marques que l’on trouve généralement sur le marché comme K2 Systems et offrent des solutions optimisées.

Évaluer les coûts et le retour sur investissement

Investir dans une installation solaire représente un coût initial significatif. Toutefois, il est important de considérer les économies à long terme. Les études montrent que les installations efficaces peuvent réduire les factures d’électricité de plus de 60 %.

Pour évaluer le meilleur retour sur investissement, il est conseillé de :

• Comparer les devis : Obtenir plusieurs devis permet d’analyser les coûts et d’identifier le meilleur rapport qualité-prix.
• Considérer les subventions : De nombreuses aides gouvernementales existent pour soutenir les installations solaires.
• Estimer la production d’énergie : Utiliser des outils de simulation pour prédire la production d’énergie et le retour sur investissement.

L’évaluation minutieuse des coûts et des bénéfices contribuera à une décision éclairée et à un investissement rentable.

Les tendances futures dans le câblage des systèmes solaires

Le secteur des énergies renouvelables, en particulier celui des panneaux solaires, évolue constamment. De nouvelles technologies émergent, apportant des innovations dans les méthodes de câblage et d’installation. Les tendances actuelles suggèrent une forte intégration des systèmes de gestion de l’énergie avec des innovations dans le câblage intelligent.

Impact des nouvelles technologies sur le câblage solar

Les innovations telles que les onduleurs intégrés dans les panneaux, un concept que propose notamment Enphase Energy, simplifient le câblage tout en augmentant la performance. L’avenir se dirige également vers des câbles plus faciles à installer, plus sûrs et compatibles avec des systèmes de domotique avancés.

L’utilisation de l’intelligence artificielle pour optimiser le câblage pourrait révolutionner les installations, maximisant la production et minimisant les erreurs humaines. Des entreprises comme SMA Solar Technology s’engagent déjà sur cette voie.

Anticiper les défis futurs

L’évolution rapide de la technologie va de pair avec de nouveaux défis. Les professionnels de l’énergie solaire devront rester informés des réglementations en constante évolution. Par ailleurs, il devient essentiel d’intégrer des pratiques durables et éthiques dans chaque aspect de l’installation.

Rester en contact avec des experts de l’industrie et des forums permet d’échanger sur ces problématiques et d’anticiper les évolutions.

Au final, un câblage adéquat des panneaux solaires est bien plus qu’une simple question technique. Il s’agit d’un investissement dans l’avenir, une initiative qui mérite d’être approfondie et optimisée. Avec les bonnes informations et les conseils des leaders du marché, chaque installation peut devenir une réussite.
