Les centrales photovoltaïques jouent un rôle essentiel dans la transition énergétique de nos sociétés modernes. En permettant de transformer la lumière du soleil en électricité, elles contribuent à la réduction de notre dépendance aux énergies fossiles tout en offrant une solution durable pour l’avenir. Cet article explore les différents schémas d’installations de panneaux solaires, en présentant différentes configurations et détails techniques qui peuvent aider à mieux comprendre leur fonctionnement.

Les schémas électriques, souvent rencontrés dans les guides d’installation, sont cruciaux pour s’assurer que chaque élément des systèmes photovoltaïques soit correctement branché et sécurisé. Que vous soyez un professionnel du secteur ou un particulier souhaitant se lancer dans l’autoconsommation, maîtriser ces schémas d’installation est un impératif pour leur mise en œuvre efficace.

Fonctionnement d’une centrale photovoltaïque

Le fonctionnement d’une centrale photovoltaïque repose sur la conversion de l’énergie solaire en électricité grâce à des panneaux solaires. Ces panneaux sont composés de cellules photovoltaïques qui captent la lumière du soleil. Lorsqu’elles sont exposées à la lumière, ces cellules génèrent un courant électrique continu. Ce courant est ensuite transformé en courant alternatif à l’aide d’un onduleur, pour être utilisé par les appareils électriques des bâtiments alimentés par la centrale.

Les composants essentiels

Une centrale photovoltaïque se compose principalement de panneaux solaires, d’un onduleur, d’un système de montage et de câbles électriques. Chaque élément joue un rôle fondamental dans le processus de conversion d’énergie :

• Panneaux solaires : Ils sont la principale source de captage de l’énergie solaire et produisent le courant électrique.
• Onduleur : Son rôle est de convertir le courant continu produit par les panneaux en courant alternatif, fournissant ainsi une électricité exploitable pour les appareils domestiques.
• Systèmes de montage : Ils assurent la fixation des panneaux en toute sécurité, que ce soit sur un toit ou sur une structure au sol.
• Câbles et connecteurs : Ils transportent l’électricité produite des panneaux vers l’onduleur, puis vers le réseau électrique.

Schémas d’installation

Maîtriser les différents schémas d’installation est essentiel pour garantir le bon fonctionnement et la sécurité de la centrale photovoltaïque. Voici les principaux schémas rencontrés :

• Schéma de branchement en série : Dans ce type d’installation, les panneaux sont connectés les uns aux autres pour former une chaîne. Il permet d’augmenter la tension tout en maintenant le courant constant.
• Schéma de branchement en parallèle : Cette configuration permet de connecter plusieurs chaînes de panneaux ensemble. Les avantages résident dans le maintien de la même tension tout en augmentant le courant total obtenu.
• Schéma hybride : Combine les systèmes en série et en parallèle pour optimiser la production d’électricité tout en proposant une flexibilité dans la conception.

Pour visualiser ces schémas, il existe de nombreux documents et guides pratiques, comme ceux proposés par Wattuneed, qui détaillent ces installations et leurs spécificités.

Importance des schémas unifilaires

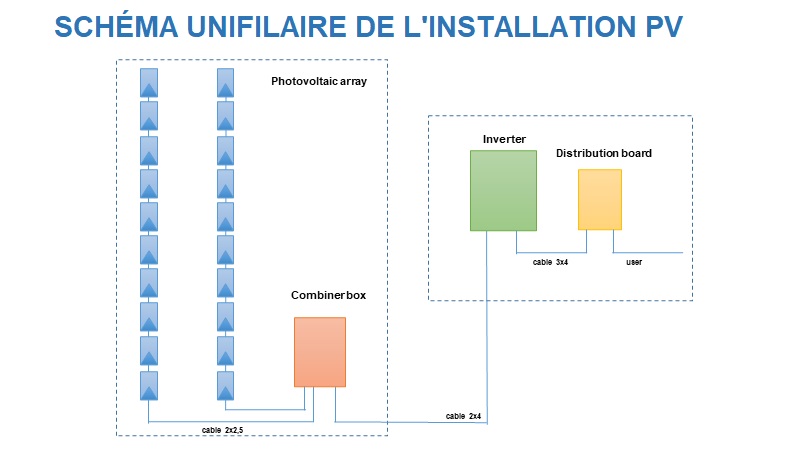

Les schémas unifilaires sont des représentations simplifiées qui illustrent les connexions électriques d’une installation photovoltaïque. Leur simplicité permet une compréhension rapide et une mise en œuvre efficace. En effet, ils montrent comment les modules, l’onduleur, et les autres composants sont interconnectés, facilitant ainsi le travail des installateurs.

Les différents types de schémas unifilaires

Les schémas unifilaires peuvent être classés en plusieurs catégories :

• Schéma pour onduleurs de chaîne : Ce schéma indique comment les panneaux sont regroupés et connectés à un onduleur de chaîne. Plusieurs configurations existent en fonction de l’utilisation de parafoudres ou non.
• Schéma pour micro-onduleurs : Dans ce cas, chaque panneau dispose de son propre onduleur. Ce type de schéma permet une gestion individuelle de la production de chaque panneau, optimisant ainsi la performance globale de l’installation.

Pour plus de détails sur ces schémas, de nombreux guides existent, notamment ceux proposés par Biblus.

Normes et régulations

Avant de procéder à une installation solaire, il est crucial de prendre en compte les normes et règlements en vigueur. En France, la réglementation impose un cadre strict pour garantir la sécurité des installations photovoltaïques. Par exemple, le dossier à soumettre au CONSUEL – le Comité National pour la Sécurité Electrique – doit respecter un certain nombre de critères techniques.

Il existe différentes normes à suivre lors de l’installation, notamment celles liées à la mise à la terre des systèmes, le dimensionnement des câbles et la protection contre les surtensions. Avoir un schéma clair qui respecte ces normes est fondamental pour éviter tout risque durant l’exploitation et l’entretien de l’installation.

Vous pouvez trouver de plus amples informations et conseils pratiques sur des sites comme EDF qui offre des guides pour aider les installateurs et les utilisateurs à comprendre ces normes.

Innovations et tendances dans le secteur photovoltaïque

Le secteur des énergies renouvelables, et plus particulièrement celui de la photovoltaïque, évolue rapidement avec de nombreuses innovations. Parmi celles-ci, on peut citer l’intégration de technologies avancées, comme les panneaux solaires bifaciaux ou les systèmes de stockage d’énergie qui permettent une utilisation optimisée de l’énergie produite.

Les systèmes de stockage d’énergie

Ces systèmes permettent de conserver l’excès d’énergie produite pendant la journée pour l’utiliser lorsque le soleil ne brille pas. C’est particulièrement utile pour les particuliers qui souhaitent maximiser leur autoconsommation. De plus en plus de modèles de batteries sont conçus spécifiquement pour s’intégrer avec les systèmes photovoltaïques, offrant ainsi une solution économique et pratique.

Une autre tendance intéressante est l’usage des panneaux solaires bifaciaux, qui captent l’énergie sur les deux faces, augmentant ainsi la production globale. Des études montrent que ces panneaux peuvent améliorer la rentabilité des installations, en maximisant la récolte d’énergie à partir de la lumière diffusée et réfléchie.

Pour rester à jour sur ces innovations, il est utile de consulter régulièrement des ressources comme TF1 pour des mises à jour sur les nouvelles technologies et les projets en développement.

Les défis du secteur photovoltaïque

Malgré les avancées, le secteur photovoltaïque fait face à plusieurs défis. Le stockage de l’énergie reste une préoccupation majeure, de même que l’intégration des panneaux dans le paysage urbain. La question de l’utilisation de l’espace est cruciale, notamment dans les zones où la pression immobilière est forte.

Il est également essentiel de sensibiliser le grand public aux enjeux liés à la transition énergétique et à l’importance de l’énergie solaire. Les projets ambitieux comme celui de l’Indre montrent que des initiatives locales peuvent jouer un rôle majeur dans cette transition.

Le dialogue entre les différents acteurs du secteur – communes, entreprises, citoyens – est essentiel pour trouver des solutions équilibrées qui bénéficient à tous.

Les centrales photovoltaïques représentent un avenir prometteur pour la production d’énergie durable. Grâce à la diversité de schémas d’installation, la technologie continue d’évoluer pour atteindre une efficacité et une rentabilité optimales. Le soutien de tous les acteurs, des pouvoirs publics aux particuliers, est crucial pour développer un système énergétique plus respectueux de l’environnement et adapté aux nouvelles exigences climatiques.
