Schéma Coffret AC Photovoltaïque : Tout ce qu’il faut savoir
Le coffret AC photovoltaïque est un élément clé dans toute installation solaire, garantissant non seulement une protection électrique, mais aussi une intégration fluide avec le réseau domestique. Il joue un rôle crucial en sécurisant la connexion entre l’énergie produite par les panneaux solaires et votre tableau électrique. Cet article permet de plonger profondément dans l’univers des schémas de coffrets AC, en abordant leur composition, installation et importance pour une production d’électricité verte.
La maîtrise du schéma du coffret AC est indispensable pour tous ceux qui souhaitent réussir leur projet photovoltaïque. En effet, connaître les divers éléments qui le composent ainsi que leur fonctionnement permet d’optimiser la sécurité et l’efficacité de l’installation. Grâce à cet article, vous découvrirez des astuces pratiques, des conseils de professionnels et des recommandations pour faciliter votre compréhension et la mise en œuvre de ces dispositifs essentiels.
Essentiels du Coffret AC Photovoltaïque
Qu’est-ce qu’un Coffret AC ?
Le coffret AC photovoltaïque est la première ligne de défense d’une installation solaire. Il est conçu pour protéger et gérer l’électricité produite par les panneaux solaires avant qu’elle ne soit injectée dans l’habitation. Sa mission principale est de sécuriser l’intégration de cette énergie via des dispositifs de protection appropriés.

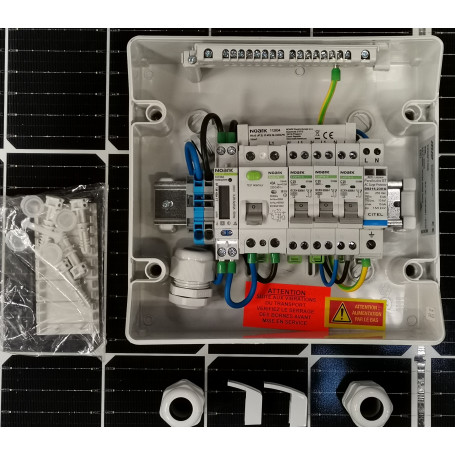

Un bon coffret AC comprend généralement plusieurs composants essentiels, notamment un interrupteur-sectionneur, qui permet de couper l’alimentation en cas d’entretien, et un disjoncteur différentiel de 30 mA, chargé de protéger contre les défauts d’électricité. L’accès à des schémas clairs est indispensable pour bien comprendre comment ces éléments interagissent dans votre système.
Importance du Schéma
Le schéma d’un coffret AC est un outil précieux pour les installateurs et les utilisateurs. En effet, il permet de visualiser la configuration de l’installation, d’identifier rapidement les éléments de sécurité et d’assurer des connexions correctes. Suivre un schéma aide à minimiser les erreurs lors de l’installation, ce qui est fondamental pour garantir la sécurité et le bon fonctionnement de votre système photovoltaïque. Un schéma bien conçu facilite également la maintenance future, en rendant chaque composant facilement accessible.
De plus, un bon schéma présente les connexions électriques avec des précisions telles que les types de câbles à utiliser. Pour maximiser la sécurité, il est fortement conseillé de s’appuyer sur des documents robustes, comme ceux fournis par des experts de l’industrie.
Éléments Composants du Coffret AC
Liste des Composants Fondamentaux
Pour qu’un coffret AC fonctionne efficacement, il est important de comprendre la composition nécessaire :
- Interrupteur-sectionneur général : Interrompt l’installation en cas de besoin pour permettre un entretien en toute sécurité.
- Disjoncteur différentiel de 30 mA : Protège contre les courants de fuite, garantissant ainsi la sécurité de l’utilisateur.
- Système de mise à la terre : Prévient contre les surtensions et permet une protection supplémentaire.
- Connecteurs et câbles : Garantissent des connexions fiables entre les composants, minimisant les pertes de tension.
Ce mélange de composants est fondamental pour garantir que chaque partie de votre installation fonctionne comme prévu et respecte les normes de sécurité.
Câblage et Raccordement

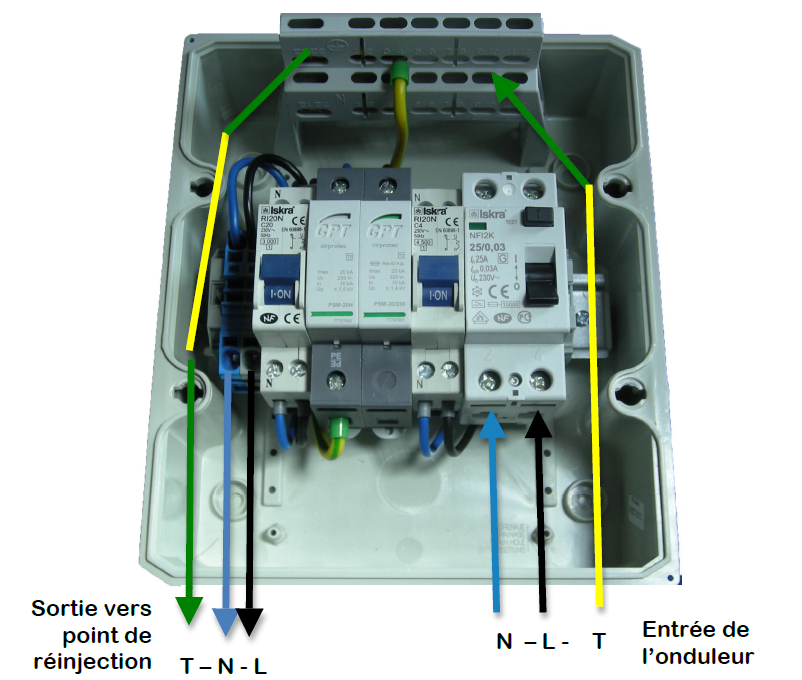

Le câblage est une étape cruciale lors de l’installation d’un coffret AC. Cela nécessite d’utiliser des câbles adaptés, généralement de type 3G2.5, pour garantir des connexions sûres et efficaces. Lors du raccordement, il est essentiel de suivre les schémas d’installation fournis, qui décrivent précisément les connexions nécessaires entre les panneaux solaires, l’onduleur et le coffret AC. En cas de défaut, cela pourrait entraîner des dysfonctionnements ou des risques de sécurité.
En parallèle, le dimensionnement des câbles est un aspect à ne pas négliger. Une mauvaise section des câbles AC peut engendrer des chutes de tension importantes, réduisant ainsi les performances de votre installation. N’oubliez pas de vous référer aux normes en vigueur lors de l’installation de votre système.
Installation et Emplacement du Coffret AC
Choix de l’Emplacement

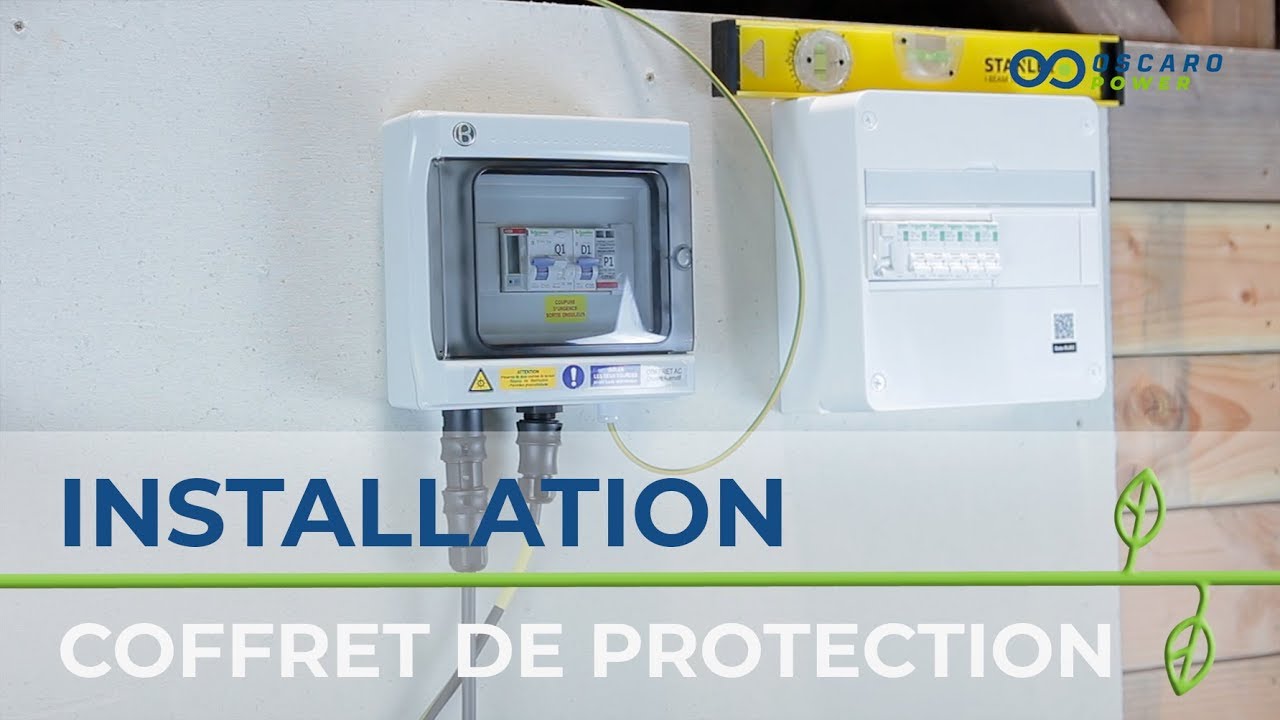

Pour une installation efficace, le choix de l’emplacement du coffret AC est décisif. Généralement, celui-ci doit être monté à l’intérieur de la maison, près de votre tableau électrique, pour une connexion simplifiée. L’installation doit se faire dans un endroit à l’abri de l’humidité et des intempéries pour éviter tout risque de corrosion ou de dommages aux composants internes.
Il est également recommandé de s’assurer que le coffret est facilement accessible pour les opérations de maintenance. Rendre ce coffret accessible est vital, notamment lors de vérifications régulières et des interventions d’urgence.
Procédure d’Installation
Installer le coffret AC nécessite de suivre des étapes précises. Commencez d’abord par positionner le coffret, puis utilisez des vis appropriées pour le fixer solidement. Ensuite, réalisez les connexions électriques en respectant les schémas fournis. L’ensemble doit être réalisé avec soin pour éviter des erreurs qui pourraient affecter la sécurité et la performance de l’installation. Une fois le câblage effectué, il est crucial d’effectuer des tests de fonctionnement afin de garantir que chaque composant fonctionne correctement.
Enfin, n’oubliez pas de documenter toute l’installation pour pouvoir référencer les étapes et les composants dans le futur.
Maintenance et Suivi
Importance de la Maintenance
Pour garantir une efficacité durable de votre installation photovoltaïque, la maintenance régulière de votre coffret AC est indispensable. Cela inclut des inspections visuelles, le nettoyage des composants, et des tests qui assurent que tous les systèmes fonctionnent correctement. Une maintenance preventive peut éviter des pannes futures et prolonger la vie de votre équipement. Ainsi, un suivi régulier vous assurera que votre production d’électricité reste optimale au fil du temps.
En faisant appel à un professionnel pour réaliser des inspections périodiques, vous pouvez également bénéficier de conseils personnalisés pour l’amélioration continue de votre installation. Investir dans la maintenance est un moyen d’assurer votre autonomie énergétique à long terme.
Suivi de Production d’Énergie
Avec un système de comptage intégré, comme un compteur Linky, il est possible de suivre votre production d’énergie en temps réel. Cela permet non seulement de surveiller l’efficacité de votre installation mais aussi d’optimiser votre consommation d’énergie. Un bon suivi vous permet d’identifier rapidement tout problème potentiel, assurant que votre installation reste opérationnelle et performante.
Pour toute question relative à votre consommation ou à votre production d’énergie, il est judicieux de consulter des plateformes en ligne ou des applications dédiées, qui fournissent des analyses détaillées de votre performance énergétique.
