Schéma du Coffret AC Photovoltaïque

Lors de la conception ou de l’installation de panneaux photovoltaïques, le coffret AC photovoltaïque joue un rôle crucial. Ce dispositif permet de raccorder l’énergie produite par vos panneaux solaires à votre réseau électrique domestique. Dans cet article, nous explorerons les différentes configurations possibles du coffret AC, ainsi que les enjeux de sécurité et d’efficacité énergétique qui y sont liés.

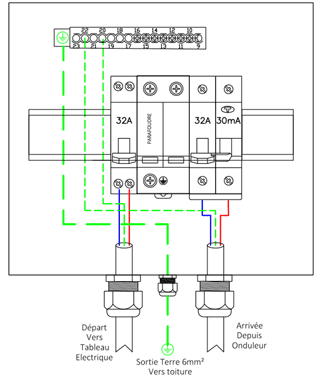

Le schéma d’un coffret AC photovoltaïque se compose généralement d’éléments de protection, de contrôle et de monitoring, essentiels pour garantir un fonctionnement optimal de votre installation. L’importance d’un bon schéma réside dans sa capacité à garantir la sécurité des utilisateurs tout en maximisant le rendement énergétique de l’installation solaire.

Éléments Composant le Coffret AC

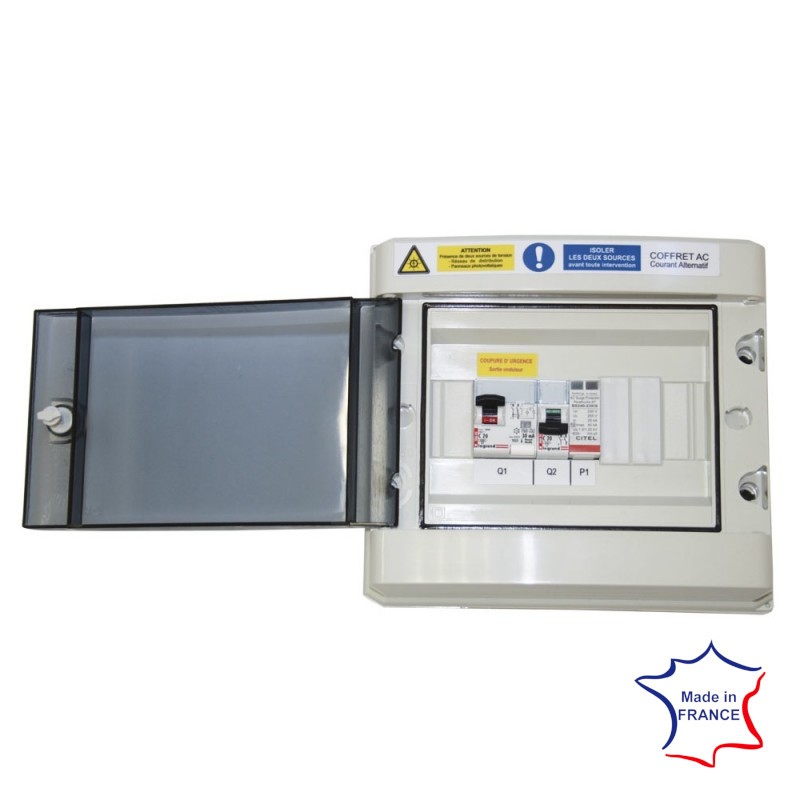

Le coffret AC photovoltaïque se compose de plusieurs éléments clés qui comprennent :

• Disjoncteur : C’est le dispositif qui protège les circuits en cas de surcharge ou de court-circuit. Il permet de couper l’alimentation manuellement ou automatiquement en cas de problème.
• Interrupteur différentiel : Cet élément est crucial pour la sécurité électrique. Il permet de détecter les fuites de courant et d’interrompre l’alimentation pour éviter les électrocutions.
• Parafoudre : Ce dispositif protège vos équipements de surtensions provoquées par des phénomènes naturels comme la foudre ou des variations importantes du réseau électrique.
• Compteur : Modulable selon vos besoins, ce dispositif mesure la production d’énergie de votre installation ainsi que la consommation de votre foyer.

Ces éléments doivent être conformes aux normes en vigueur pour assurer une utilisation sécuritaire de l’électricité produite par vos panneaux solaires.

Normes et Réglementations

Il est primordial de se conformer aux normes de sécurité lors de l’installation d’un coffret AC photovoltaïque. Les réglementations telles que la norme NF C 15-100 décrivent les exigences minimales pour les installations électriques en France. Ces normes stipulent notamment l’emplacement des dispositifs de sécurité, les sections de câbles à utiliser et les distances de sécurité entre les différents équipements.

Un autre aspect important concerne le choix des appareils à installer. Par exemple, les disjoncteurs doivent être adaptés à la puissance de l’installation photovoltaïque pour éviter des disjonctages intempestifs ou, à l’inverse, un manque de protection en cas de réel besoin.

En outre, la certificaton de conformité (comme le Consuel) est souvent exigée par les assurances pour garantir la sécurité de l’installation. Il est donc fortement recommandé de faire appel à un professionnel pour toute installation électrique afin de respecter ces normes.

Avantages d’un Coffret AC Photovoltaïque

Installer un coffret AC de qualité présente plusieurs avantages qui ne se limitent pas à la simplicité d’usage :

• Sécurité : Un bon coffret AC réduit les risques d’accidents électriques, notamment à travers des dispositifs de protection efficaces.
• Efficacité énergétique : En connectant correctement votre système, vous maximisez le rendement de votre production d’énergie solaire.
• Maintenance facilitée : Avec un schéma clair et organisé, les interventions pour l’entretien ou le dépannage sont facilitées, ce qui est important pour assurer la longévité de votre installation.
• Adaptabilité : Un coffret bien conçu peut être facilement modifié pour accueillir des équipements supplémentaires, comme des batteries ou des systèmes de gestion d’énergie plus sophistiqués.

En somme, investir dans un coffret AC photovoltaïque de qualité est essentiel pour tirer le meilleur parti de votre installation photovoltaïque.

Intégration d’un Système de Monitoring

Pour optimiser le fonctionnement de votre installation photovoltaïque, l’intégration d’un système de monitoring est conseillée. Cela permet d’analyser la production d’électricité en temps réel, d’identifier d’éventuels problèmes et d’anticiper les maintenance nécessaires. Par ailleurs, de telles solutions peuvent vous aider à diminuer vos factures d’énergie en vous renseignant sur les périodes idéales pour consommer l’électricité produite.

De nos jours, plusieurs entreprises proposent des solutions de monitoring connectées, qui permettent de visualiser votre production et votre consommation directement depuis votre smartphone ou votre ordinateur. Cela renforce l’importance de bien choisir son coffret AC, car un système de monitoring efficace doit être facilement intégrable.

Exemples de Configuration d’un Coffret AC

Pour conclure notre exploration des coffrets AC photovoltaïques, examinons quelques exemples de configuration typiques. Ces configurations sont basées sur la taille de l’installation et le type d’utilisation souhaité :

• Configuration de Base : Cette option convient aux petites installations consistant en quelques panneaux photovoltaïques. Elle peut inclure un disjoncteur, un interrupteur différentiel et une boîte de jonction simple.
• Configuration Avancée : Pour une installation moyenne ou plus grande, cette configuration pourrait inclure plusieurs disjoncteurs pour séparer les circuits, des parafoudres et des systèmes de monitoring avancés.
• Configuration avec Batterie : Les installations qui comprennent une batterie de stockage nécessitent un coffret AC plus élaboré, incluant des régulateurs de charge et un système de sécurité spécifique pour ces éléments.

Chaque projet est unique, il est donc prudent d’analyser vos besoins spécifiques avant de choisir une configuration. Consulter un professionnel peut également vous aider à faire le choix le plus adapté à votre situation.
