Schéma électrique pour une installation photovoltaïque avec batterie

Avec la poussée vers des solutions énergétiques durables, de plus en plus de propriétaires envisagent d’intégrer des systèmes photovoltaïques à leurs habitations. Le choix d’une installation avec batteries de stockage est crucial pour maximiser l’utilisation de l’énergie produite. Penser à un schéma électrique adapté permet d’optimiser ces équipements et d’assurer une autonomie énergétique. Cet article détaillera les différentes étapes et éléments à considérer pour établir un schéma efficace pour une installation photovoltaïque intégrant des batteries.

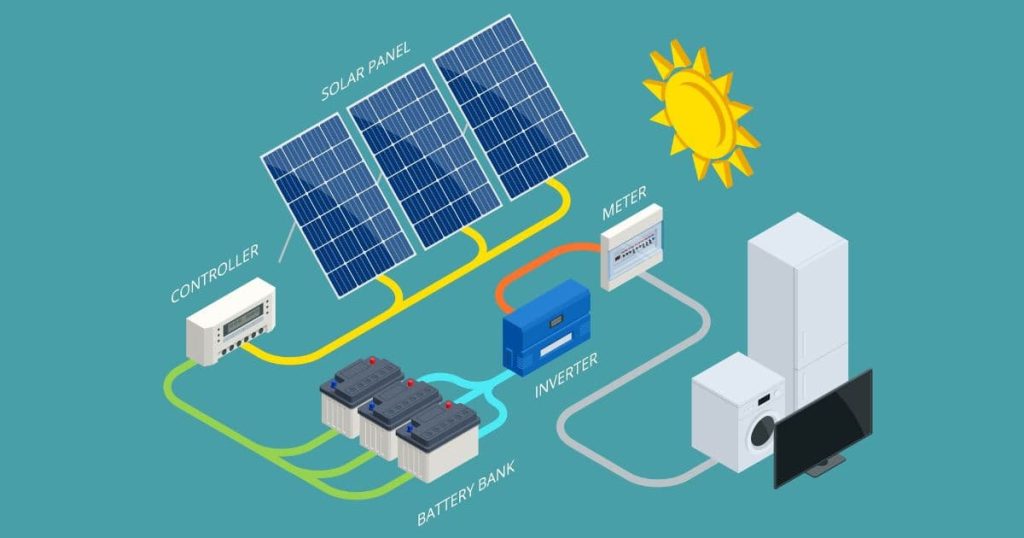

La première étape consiste à comprendre les composants nécessaires pour l’installation d’un système photovoltaïque. Un panneau solaire convertit les rayons du soleil en électricité, qui est ensuite transférée à un onduleur. Celui-ci joue un rôle crucial en transformant le courant continu produit par les panneaux en courant alternatif, utilisable dans le réseau domestique. Associés à ces dispositifs, les batteries de stockage permettent de conserver l’énergie pour une utilisation ultérieure, surtout dans les moments où la production est faible, comme durant la nuit.

Les composants d’une installation photovoltaïque

Un schéma électrique approprié ne saurait omettre les différents composants essentiels à son fonctionnement. Parmi eux, les panneaux solaires, l’onduleur, les batteries, le contrôleur de charge et les câbles sont indispensables. Chacun joue un rôle spécifique et leur intégration harmonieuse est primordiale.

Panneaux solaires

Les panneaux solaires sont les acteurs principaux de la conversion d’énergie. Leur choix dépendra de plusieurs facteurs tels que la surface disponible, l’exposition au soleil et le budget alloué. Le rendement de ces panneaux est un critère à ne pas négliger; des rendements plus élevés signifieront une meilleure productivité et économies d’énergie sur le long terme.

Onduleur

L’onduleur est souvent considéré comme le cœur du système. Il est responsable de la transformation de l’électricité produite pour qu’elle soit compatible avec les appareils domestiques. Le type d’onduleur choisi varie en fonction de l’échelle de l’installation; les onduleurs à chaîne, micro-onduleurs ou hybrides ont chacun leurs avantages spécifiques.

Batteries de stockage

Les batteries sont fondamentales pour le stockage d’énergie et permettent d’augmenter l’autonomie du système. Celles-ci classiquement au lithium-ion ou au plomb-acide, doivent être dimensionnées correctement pour satisfaire les besoins énergétiques des utilisateurs. Il est vital de prendre en compte non seulement la capacité de charge, mais également le taux de décharge pour garantir l’efficacité du système.

Contrôleur de charge

Il est chargé de réguler la charge et la décharge des batteries, empêchant toute surcharge dommageable. Le contrôleur doit être adapté aux caractéristiques spécifiques des batteries utilisées, afin de prolonger leur durée de vie.

Câblage et sécurité

Le choix des câbles est également très important dans un schéma électrique. Cela inclut le dimensionnement adéquat en fonction de la puissance à transporter. De plus, l’intégration de dispositifs de sécurité tels que des disjoncteurs garantit que le système fonctionnera sans risque. Ce dimensionnement se base sur la puissance maximale que chaque composant pourra supporter pour éviter la surchauffe et d’autres problèmes opérationnels.

Un schéma clair et précis illustrant ces connexions est essentiel. Il doit être conçu pour garantir la facilité d’utilisation et d’entretien. De nombreux logiciels de conception de circuits électriques sont disponibles pour aider à créer un schéma personnalisé.

Le schéma électrique en détail

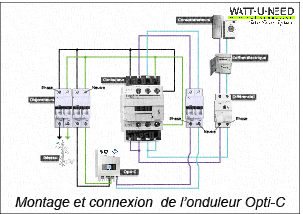

Pour créer un schéma efficace, il est important de suivre les bonnes pratiques. Chaque élément doit être annoté clairement pour en faciliter la compréhension. Un schéma typique montrera les connections entre les panneaux, l’onduleur, les batteries et le réseau électrique. De plus, il est judicieux d’inclure des mesures de sécurité pour prévenir d’éventuels accidents électriques tels que des courts-circuits.

Connectivité entre les panneaux solaires

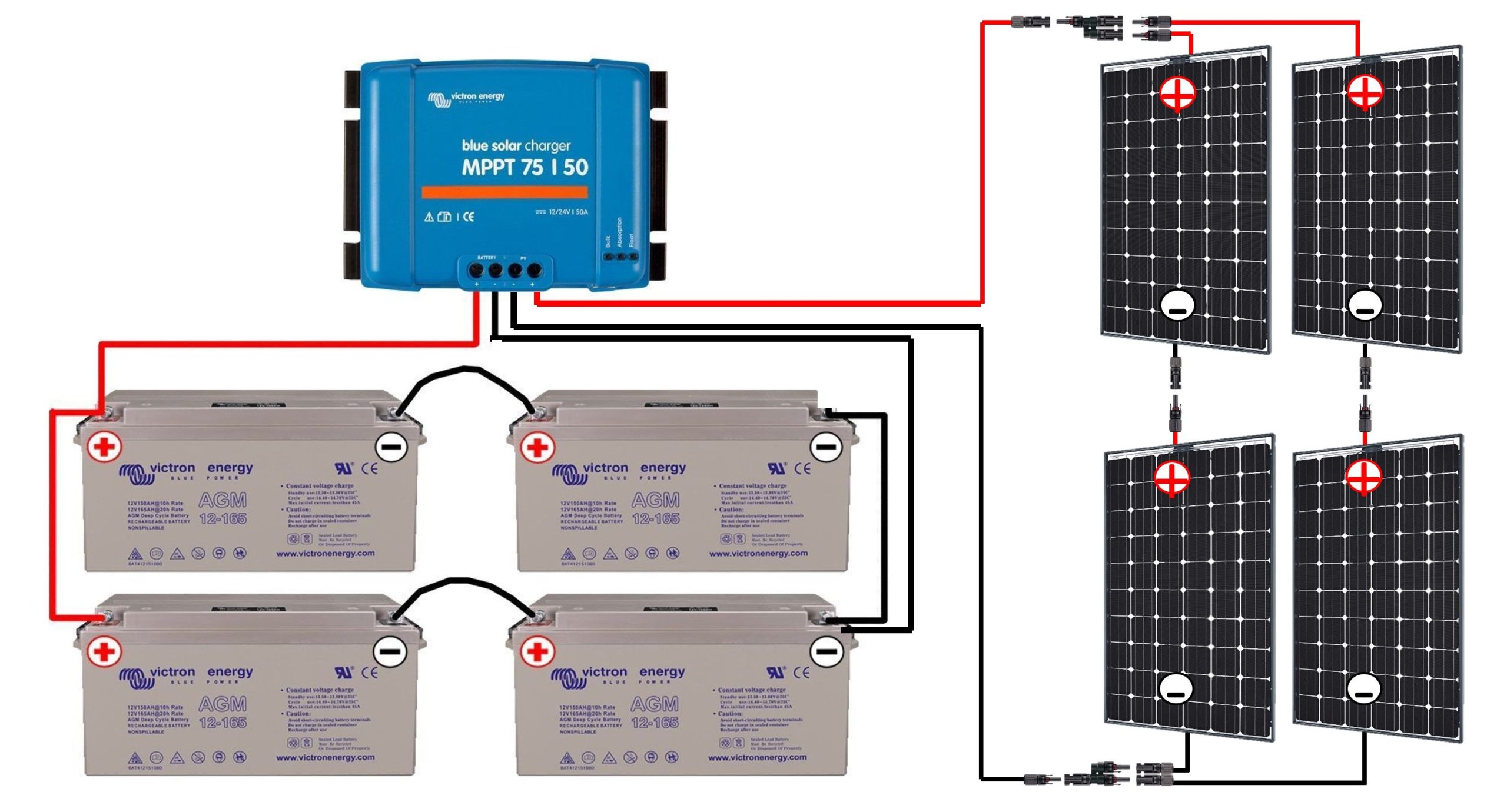

Les panneaux doivent être câblés en série ou en parallèle pour obtenir la meilleure tension ou courant, selon les spécificités de l’onduleur. L’orientation et l’inclinaison des panneaux sont également des paramètres critiques qui doivent être pris en compte. Un bon angle d’inclinaison peut améliorer le rendement énergétique de manière significative.

Gestion de l’énergie

Pour maximiser l’utilisation de l’énergie, il est essentiel de suivre les performances du système au moyen de compteurs d’énergie connectés. Ils permettent au propriétaire d’analyser la consommation en temps réel, d’adapter ses usages et de faire des économies sur la facture d’électricité. Les compteurs intelligents sont des outils puissants pour savoir quand consommer et quand stocker l’énergie.

Maintenance et surveillance

Une fois le système en place, la maintenance devient primordiale. Cela implique de vérifier régulièrement le rendement des panneaux, l’état des câbles ainsi que des batteries. La présence de systèmes de surveillance, souvent connectés au cloud, aide à suivre l’intégrité du système à distance et à détecter les anomalies. Une bonne surveillance augmente non seulement la durée de vie des composants, mais optimise également les performances.

Intégrer un tableau des performances de chaque composant du système peut être un bon moyen de visualiser leur efficacité; cela facilitera la prise de décisions pour les améliorations futures. De plus, l’utilisation de graphiques peut rendre les données plus accessibles et compréhensibles pour tous les utilisateurs.

Les avantages de l’autoconsommation photovoltaïque

Valoriser l’énergie produite en autoconsommation présente de nombreux avantages économiques et environnementaux. En réduisant notre dépendance aux combustibles fossiles, chaque kWh produit est une avancée vers un futur plus vert. La possibilité de stocker de l’énergie via des batteries augmente l’autonomie et permet de consommer sa propre production, réduisant ainsi les factures d’énergie.

Avantages financiers

Les installations photovoltaïques permettent de bénéficier d’aides financières, de crédits d’impôt et même de tarifs de rachat. Ces aspects économiques sont primordiaux pour convaincre de nombreux propriétaires d’investir dans cette technologie. Les optimisations à long terme des coûts énergétiques grâce à l’autoconsommation sont également très intéressantes. De plus, cela accroît la valeur du bien immobilier.

Avantages écologiques

En adoptant une solution d’autoconsommation grâce à l’énergie photovoltaïque, les utilisateurs participent activement à la réduction des émissions de CO2. Le passage à une énergie renouvelable améliore non seulement la qualité de vie mais également la durabilité de notre planète. Cette transition est encouragée par la nécessité de respecter nos engagements en matière de changement climatique.

Indépendance énergétique

En optant pour l’autoconsommation, les propriétaires réduisent leur dépendance aux réseaux électriques, ainsi qu’à leurs fluctuations de prix. Avec un stockage adéquat, il est possible d’assurer une autonomie durant les périodes de forte consommation, ce qui représente une tranquillité d’esprit non négligeable.

Acquérir une compréhension approfondie des systèmes photovoltaïques peut directement influencer la manière dont la transition énergétique se réalise à l’échelle individuelle. Un système bien conçu assure un maximum de profit, tant sur le plan financier qu’environnemental, tout en garantissant la sécurité des utilisateurs.

Intégration de carports photovoltaïques

Les carports photovoltaïques présentent une solution efficace pour ceux qui manquent d’espace sur leur toit. Ces structures offrent une double fonction de protection et de production d’énergie. Ils se déclinent en versions pouvant accueillir une ou deux voitures, et leur installation est souvent simplifiée par le cadre structurel déjà en place.

Fonctionnalité des carports

Les carports permettent de valoriser l’espace extérieur tout en produisant de l’électricité. En effet, en combinant une zone de stationnement avec des panneaux solaires, il est possible de profiter de l’énergie générée tout en protégeant les véhicules des intempéries. Ce type de structure est idéal pour les zones où l’ensoleillement est maximal, augmentant ainsi la rentabilité de l’investissement initial.

Économie d’espace et rendement

Le carport est aussi un avantage pour ceux qui n’ont pas de toit assez grand pour une installation photovoltaïque classique. En effet, un carport de taille adéquate peut accueillir plusieurs panneaux, maximisant efficacement l’espace utilisé. Ce type d’installation est donc particulièrement prisé par les propriétaires de maisons individuelles.

Valeur ajoutée

Un carport photovoltaïque augmentera également la valeur des biens immobiliers. Les propriétaires peuvent revendre leur maison à un prix plus élevé grâce à l’énergie verte produite sur leur parcelle. Une solution attractive qui allie esthétisme, efficacité énergétique et valorisation du patrimoine.

Un diagramme peut également visualiser comment intégrer un carport dans un schéma électrique global. Cela permet d’illustrer les interconnexions et de mettre en avant les économisations potentielles sur la facture énergétique.

Exemples pratiques et études de cas

Pour mieux illustrer l’efficacité des installations photovoltaïques, il est intéressant de se pencher sur des exemples concrets. De nombreuses cases aujourd’hui témoignent des avantages d’un système bien pensé, tant sur le plan économique qu’environnemental.

Cas d’une maison individuelle

Dans un exemple de maison individuelle, la famille a opté pour une installation de 3 kWc de capacité avec des batteries de stockage. Grâce à l’autoconsommation, ils réduisent leur facture d’électricité de 60 % en moyenne. Cet investissement s’amortit en quelques années, tous en contribuant à un avenir plus durable.

Ruralité et agriculture

De plus en plus de bâtiments agricoles choisissent de se tourner vers l’énergie photovoltaïque. En utilisant des toits existants pour installer des panneaux, ils bénéficient de subventions pour le développement des énergies renouvelables. Des exemples prouvent qu’en utilisant des systèmes PV, ces bâtiments augmentent leur efficacité énergétique tout en réduisant leur empreinte carbone.

Les agriculteurs peuvent non seulement répondre à leurs besoins énergétiques, mais aussi revendre l’excédent d’énergie au réseau, créant ainsi une nouvelle source de revenus tout en soutenant une transition énergétique nécessaire pour notre avenir.

Le rôle des municipalités

Les municipalités ont un rôle crucial à jouer dans le déploiement de l’énergie photovoltaïque. Par le biais de campagnes de sensibilisation, elles encouragent les citoyens à investir dans des systèmes d’énergie renouvelable. L’élaboration de schémas clairs et de subventions rend plus accessible l’intégration de solutions photovoltaïques. Leurs actions peuvent significativement influencer l’adoption généralisée des énergies renouvelables et contribuer à des objectifs climatiques ambitieux.
